Español
S
Pieza Descripción
A
Patas de drenaje
B
Válvulas de drenaje
C
Lubricador
D
Herramienta de aire
E
Regulador
F
Filtro / Colector de humedad
G
Líneas de uso de aire
H
Colectores de sedimentos
I
Válvula de descarga de aire
J
Las líneas alimentadoras se
inclinan con el flujo de aire
K
Líneas de distribución de aire prin-
cipales - Incline la tubería en el
sentido del flujo de aire. El conden-
sado de agua fluye a lo largo de
la parte inferior de la tubería hasta
las patas de drenaje, con lo cual
se impide que entre a las líneas
alimentadoras
L
Filtro de 5 micrones
M
Pistola rociadora
N
Ajustador de bola
O
Acoplamiento flexible
P
Raccord flexible
Q
Para lograr el mejor rendimiento -
La distancia entre el compresor y
el colector de humedad debería ser
lo más grande posible
R
Flujo de aire
S
Filtro de entrada de aire

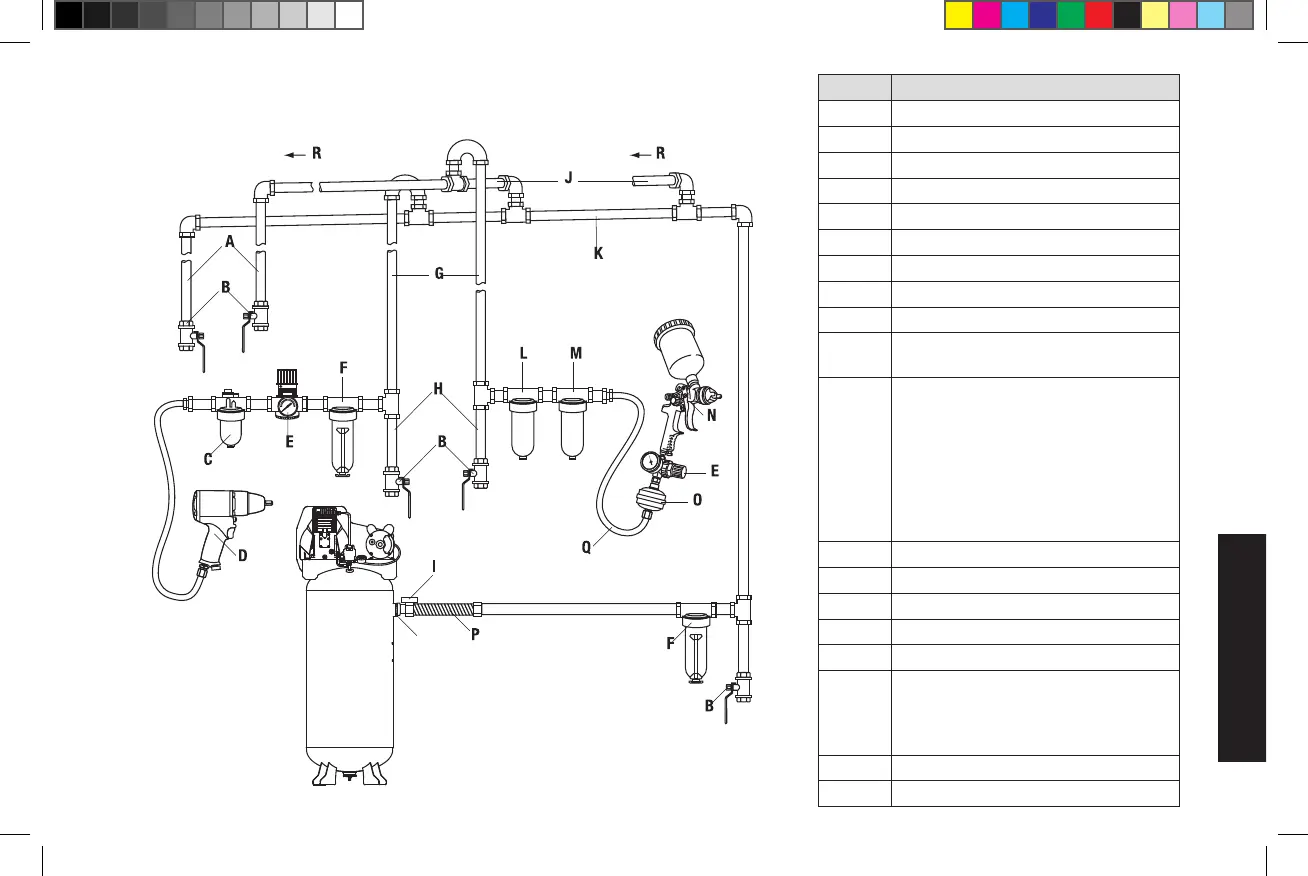

SISTEMA TÍPICO DE DISTRIBUCIÓN DE AIRE
