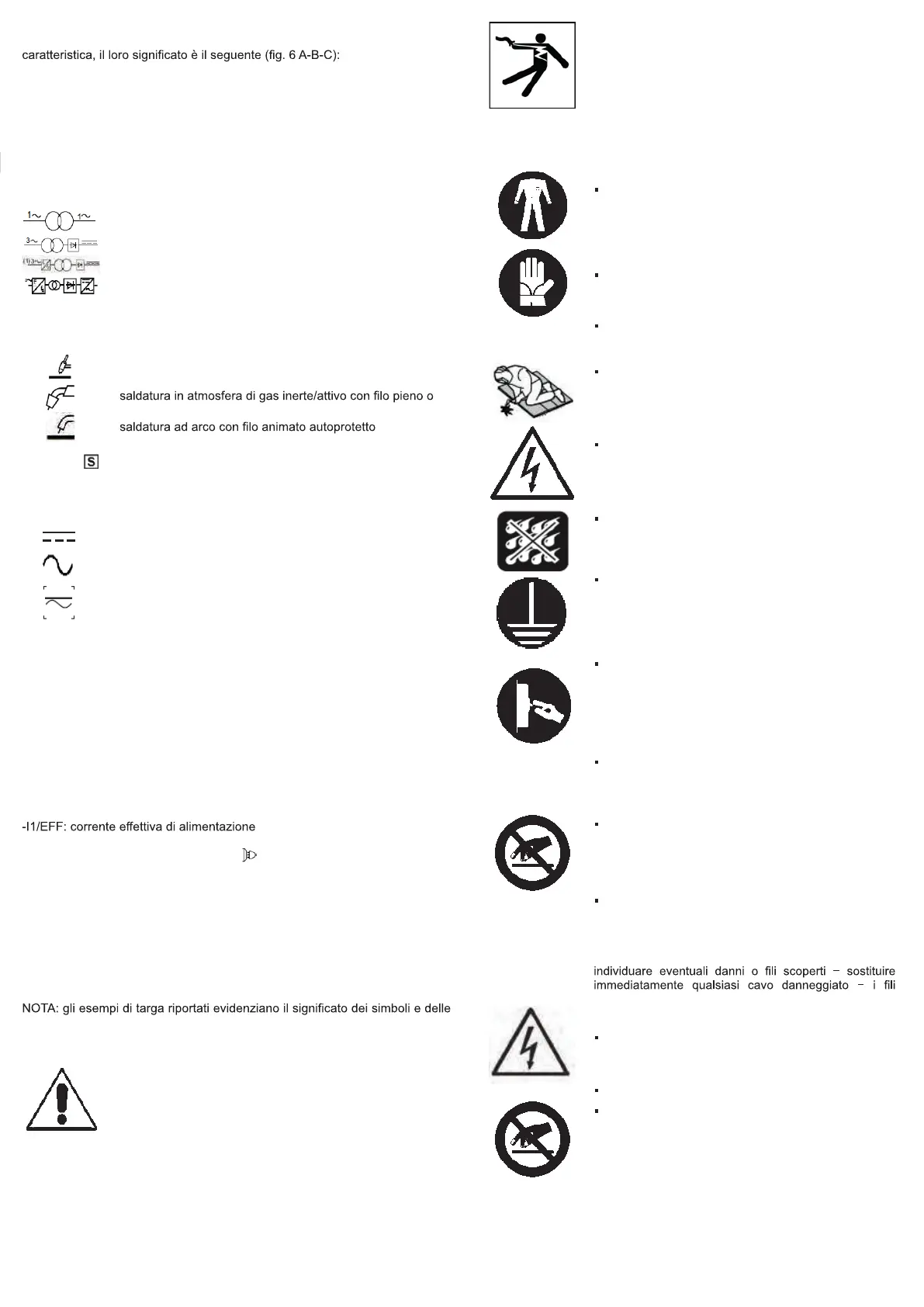

9)Prestazioni del circuito di saldatura:
- U0: tensione nominale a vuoto
- I2/U2: corrente e tensione corrispondenti normalizzate che possono venire
erogate dalla saldatrice durante la saldatura
- I2min/ I2max: minima/massima corrente nominale di saldatura
- U2min/ U2max: minima/massima tensione convenzionale sotto carico
- X: ciclo di intermittenza
- MIN A/V – MAX A/V: indica la gamma di regolazione della corrente di
saldatura alla corrispondente tensione d’arco
10) Dati caratteristici della linea di alimentazione:
-U1: tensione alternata e frequenza di alimentazione della saldatrice
-I1/MAX: massima corrente nominale di alimentazione
11) Simbolo della linea di alimentazione , i valori possibili sono:
1 ~ Tensione alternata monofase,
3 ~ Tensione alternata trifase
12) Grado di protezione
13) Simbolo per apparecchiature di Classe di protezione II
14) Simboli riferiti a norme di sicurezzain your possession must be found direct-
ly on the rating plate on the product.
cifre; i valori esatti dei dati tecnici della saldatrice in vostro possesso devono
essere rilevati direttamente sulla targa caratteristica apposta sull’apparecchio.
DATI TECNICI
I dati relativi alle prestazioni della saldatrice sono riportati sulla targa
1) Costruttore
2) Modello
3) Numero di matricolare per l’identificazione della saldatrice
Formato numero di matricola: 00xxWWAAyyyy
00xx: Codice interno del produttore
WWAA: Settimana e anno di produzione
yyyy: numero progressivo
4) Simbolo del tipo di sorgente di corrente per la saldatura, ad esempio:
5) Norma europea di riferimento per la sicurezza e la costruzione della
macchina
6) Simbolo del procedimento di saldatura richiesto, ad esempio:
7) Simbolo : indica che possono essere eseguite operazioni di saldatura
in un ambiente con rischio accresciuto di shock elettrico
8) Simbolo della corrente di saldatura, ad esempio:
trasformatore monofase
trasformatore-raddrizzatore trifase
trasformatore-raddrizzatore-convertitore di frequenza
statico mono o trifase
sorgente di corrente dell’invertitore con uscita in c.a. e c.c.
saldatura manuale ad arco con elettrodi rivestiti
saldatura in atmosfera inerte con elettrodi di tungsteno
animato
Corrente continua
Corrente alternata, seguita dalla frequenza espressa in
hertz
Corrente continua o alternata sulla stessa uscita e la
frequenza nominale espressa in hertz
LE SCOSSE ELETTRICHE POSSONO UCCIDERE
Toccare parti sotto tensione può causare scosse
mortali o gravi ustioni. L’elettrodo o il filo di saldatura,
nonchè la sede del rullo di guida per il filo e tutte le parti
di metallo che toccano il filo di saldatura sono sotto
tensione ogni volta che l’apparecchio è attivato. Una
incorretta installazione o messa a terra della macchina
costituiscono un rischio. L’installazione elettrica deve
essere eseguita secondo le previste norme e leggi
antinfortunistiche.
Indossare indumenti protettivi quali camicia pesante,
pantaloni senza risvolti, calzature alte ed un copricapo.
Evitare abiti di materiale sintetico.
Indossare guanti protettivi in pelle isolanti, asciutti e
privi di fori.
Posizionare l’apparecchio in maniera stabile su di un
piano di lavoro avente una pendenza del 15% al
massimo rispetto al suolo.
Isolarsi dal piano di lavoro e da terra usando
tappetini isolanti asciutti o coperture di dimensioni
sufficienti ad evitare qualsiasi contatto fisico con il piano
di lavoro o con il pavimento.
Non utilizzare l’apparecchio in ambienti
particolarmente umidi. Se ciò non fosse possibile
assicurarsi dell’efficienza dell’interruttore di linea
salvavita.
In caso di pioggia scollegare l'appareccio dalla
elettrica di alimentazione.
Assicurarsi che il luogo di lavoro abbia un buon
impianto di messa a terra. In ogni caso prima di
utilizzare l’apparecchio accertarsi che l’impianto
elettrico sia coerente rispetto alla POTENZA
TENSIONE e FREQUENZA, con i dati di targa
dell’apparecchio.
La connessione dei cavi di saldatura, le operazioni di
verifica e di riparazione devono essere eseguite ad
apparecchio spento e scollegato dalla rete di
alimentazione.
Spegnere l’apparecchio e scollegarlo dalla rete di
alimentazione prima di sostituire i particolari usurati
della torcia.
La spina di allacciamento alla rete deve essere
adatta alla presa.
Evitare assolutamente di apportare modifiche alla
spina.
Non usare cavi scoperti, danneggiati, di misura
inferiore al normale o non giuntati in modo appropriato.
Mantenere i cavi asciutti, senza macchie o depositi
d’olio o di grasso e protetti contro le scintille ed il
metallo caldo.
Non usare il cavo di alimentazione per scopi diversi
da quelli previsti ed, in particolare, non usarlo per
trasportare o per appendere l’apparecchio. Non
avvicinare tale cavo a fonti di calore, olio e spigoli
taglienti. Ispezionare frequentemente tale cavo per
scoperti possono uccidere.
Non avvolgere il cavo massa, il cavo torcia, il cavo di
alimentazione intorno proprio al corpo.
Non introdurre fili metallici nelle feritoie di aerazione.
Non toccare l’elettrodo se si è in contatto con il pezzo
da lavorare. Non toccare contemporaneamente
l’elettrodo della saldatrice che si sta usando e
l’elettrodo di un'altra saldatrice anch’essa in funzione.
Impedire che più persone lavorino
Simboli raffigurati sono usati nel manuale per attirare
l’attenzione ed identificare i possibili pericoli dell’operatore.
Quando si incontra il simbolo riportato a sinistra, fare
attenzione ed attenersi sempre alle i struzioni per evitare il
pericolo segnalato. Attenzione, questo manuale costituisce
parte integrante del prodotto e va conservato sino alla sua
distruzione. Durante il funzionamento, tenere lontano
chiunque, soprattutto i bambini. Proteggete voi stessi e gli
altri.
