Diamond TS8 - Page 9

10
Gruppo
picador B

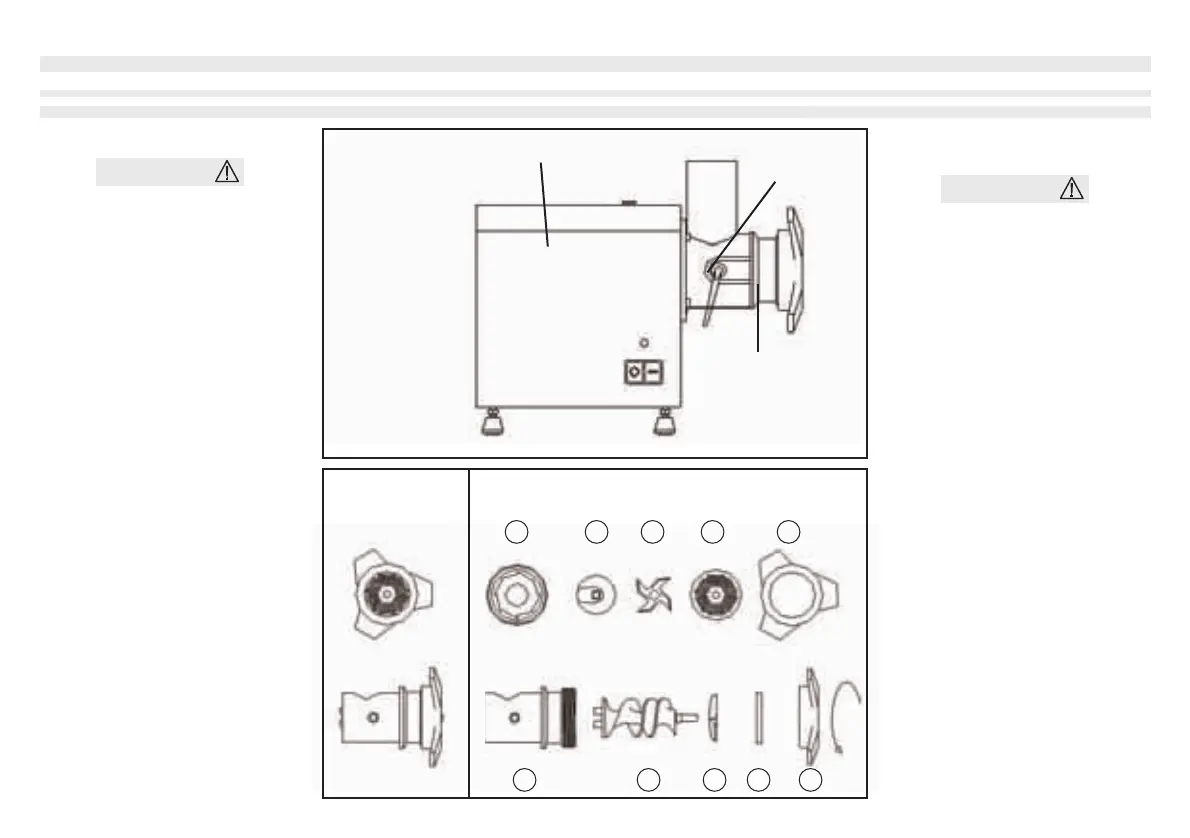

Gruppo picador B desmontado
3.2 Montaje del grupo picador
Para montar cualquier parte de
la máquina, ésta debe estar
apagada y desconectada de la
red eléctrica.
El montaje del grupo picador en la
máquina se desarrolla en dos fases:
La primera fase se realiza sobre
un banco de trabajo siguiendo
estos pasos:
1) Colocar en la boca (1) y en el
siguiente orden: sinfín (2),
cuchilla autoafilante (3) placa
perforada(4);
2) Enroscar y ajustar la tuerca
para sujetar las partes(5).
La segunda fase se realiza en
la máquina:
1) Encajar hasta llegar al tope el
grupo picador completo B en
la máquina A
2) Ajustar la manilla C hasta que
el grupo picador B quede
fijado firmemente en la
máquina A.
3) En estas condiciones la
máquina está lista para ser
usada.
3.3 Desmontaje del
grupo picador
Para desmontar cualquier
parte de la máquina, ésta debe
estar apagada y desconectada
de la red eléctrica.
El desmontaje del grupo picador
en la máquina se desarrolla en
dos fases:
La primera fase se realiza en la
máquina siguiendo este orden:
1) Aflojar la manilla C hasta que
el grupo picador B se pueda
retirar de la máquina A;
2) Retirar el grupo picador B de
la máquina A.
La segunda fase se realiza sobre
el banco de trabajo siguiendo
estos pasos:
1) Desenroscar completamente
la tuerca (5);
2) Retirar el sinfín (2), la cuchilla
autoafilante (3) y la placa
perforada (4) de la boca (1);
3) Luego, proceder a la limpieza.
1
2
3
4
5
1
2
3
4
5
Máquina completa A
Manilla C
Grupo
picador B
ATENCIÓN
ATENCIÓN
