P18
P16
P14
P17

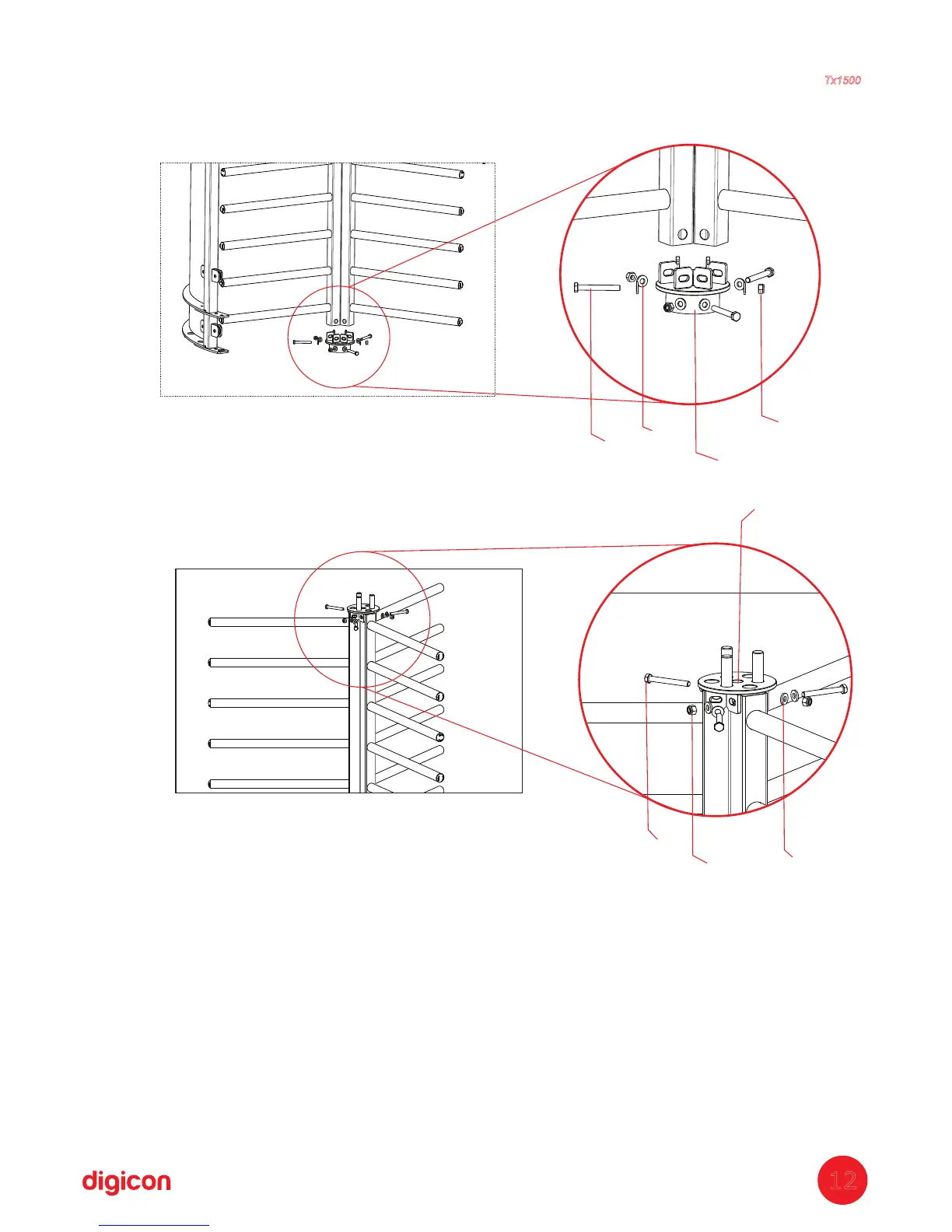

Base set assembled. Do not fasten it.
P15
P17
P16
P18
Upper base set assembled. Do not fasten it.
Quantidade de peças usadas nesta etapa:
 P9 = 2x - Triangle
 P10 = 3x - Central arm
 P11 = 6x - M8 x 10Allen screw
 P14 = 1x - Lower base
 P15 = 1x - Upper base
 P16 = 6x - M10 x 80Hexagonal head screw
 P17 = 12x - D=22 x 10,5 x 3mmWasher
 P18 = 6x - M10Nut
This assembly will result in the set (P28) – Central arms
Torniquete
Tx1500
12
