12 www.dimplex.com
33

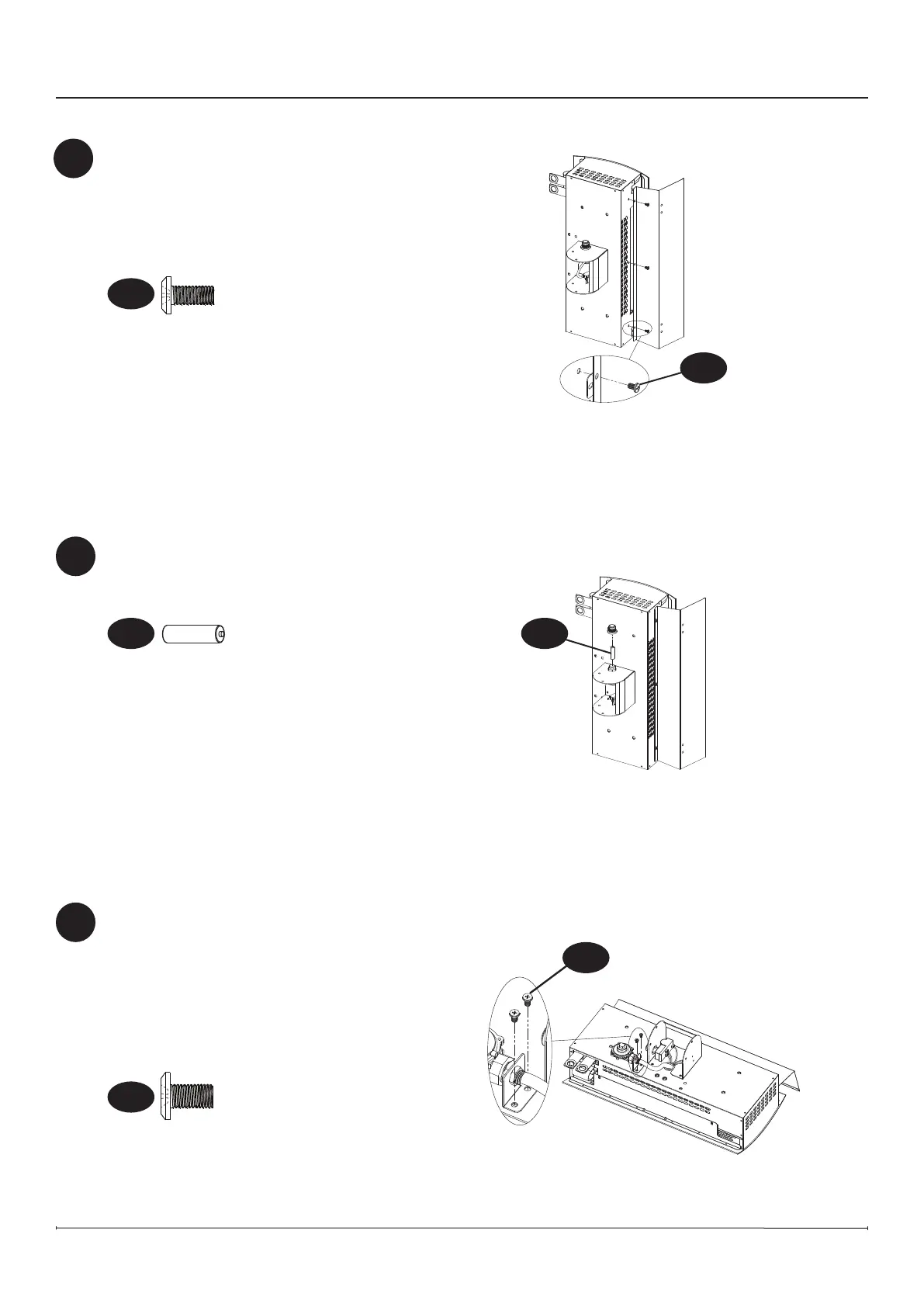

Fixer le tuyau régulateur
1. Fixer le tuyau régulateur au radiateur à l'aide
de 2pièces de
quincaillerie B.
!
NOTA: Le régulateur avec tuyau peut être
xé sur le côté gauche ou droit du panneau
arrière.
Installation
B
×3
CC
Figure5
11
22
Installer le déflecteur de chaleur
1. Installer le déecteur de chaleur sur
l'ensemble de tête à l'aide de 3pièces de
quincaillerie B.
2. Serrer toutes les vis.
Installer la pile.
1. Insérer la pile dans le compartiment à pile.
Figure3
Figure4
×2
A
B
A
×2
×3
Pour installer le déflecteur de chaleur
DGRSHIELD facultatif (vendu séparément):
3. Fixer l'accessoire DGRSHIELD à l'écran
thermique compris à l'aide des 4boulons
fournis dans la trousse d'accessoires.
