DHW 300 - DHW 300+
4 Installation
4.1 Emplacement
À considérer pour le choix de l’emplacement:
 Le chauffe-eau thermodynamique doit être installé dans un
local sec à l’abri du gel.
 L’installation et l’aspiration d’air sont également interdites
dans des locaux présentant un danger d’explosion lié aux
gaz, émanations ou poussières qu’ils contiennent.
 Pour éviter tout dommage dû à l’humidité des murs intéri-
eurs, il est recommandé de prévoir une bonne isolation ther-
mique entre la pièce vers laquelle l’air évacué est dirigé et
les pièces d’habitation avoisinantes.
 Prévoir un écoulement des condensats (avec siphon).
 L’air aspiré ne doit pas contenir trop d’impuretés et ne doit
pas être fortement chargé en poussières.
 Le sol doit présenter une force portante suffisante (le poids
approximatif du chauffe-eau thermodynamique plein est de
420 kg!).

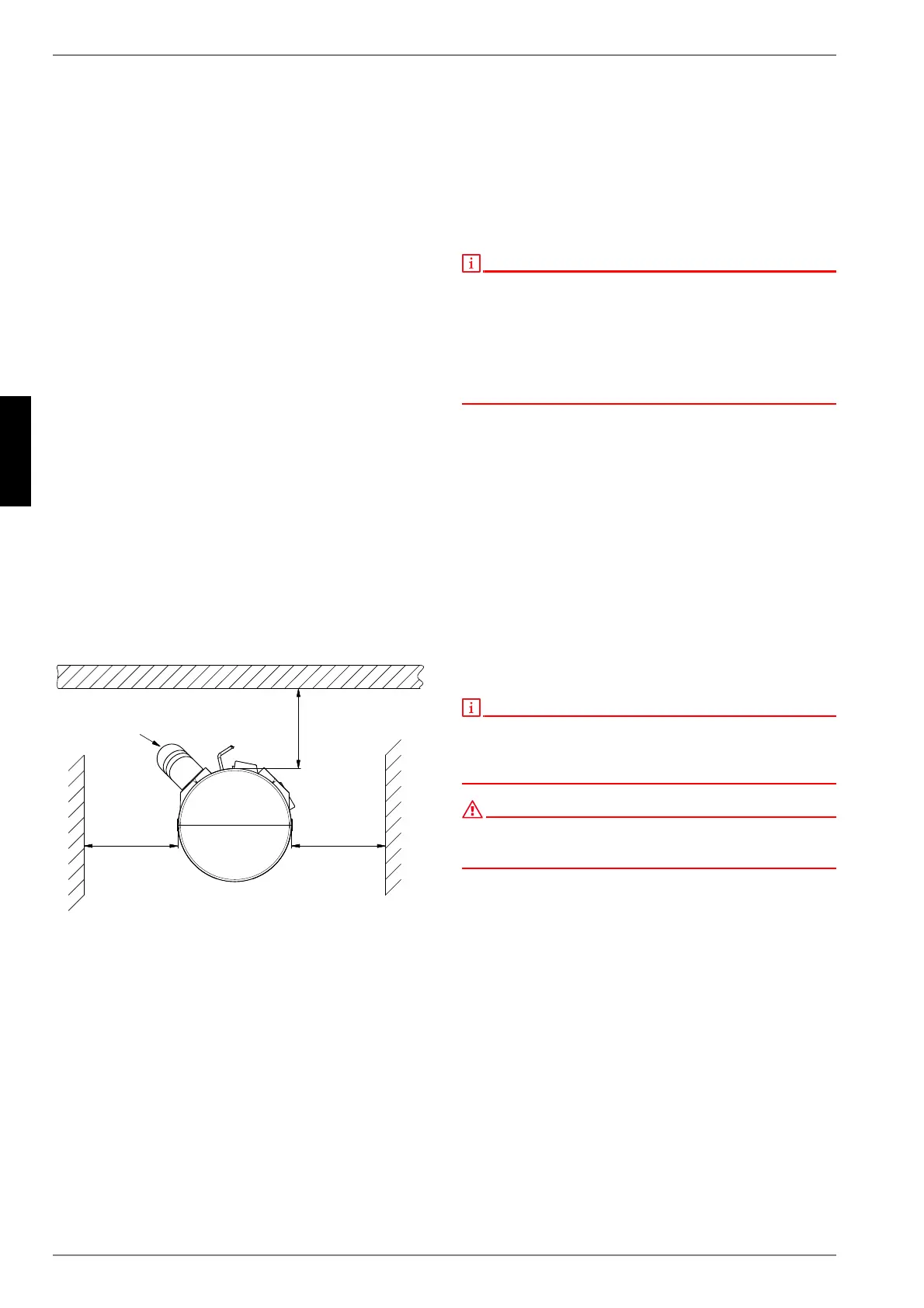

Il faut prévoir un dégagement d’au moins 0,6 m à gauche comme
à droite de l’appareil (voir figure) pour qu’il puisse fonctionner
correctement, mais aussi pour effectuer les interventions d’entre-
tien et de réparation. Le raccordement au chauffe-eau thermody-
namique peut être effectué (en option) au moyen de gaines d’air
en EPP de diamètre intérieur DN 160 et d’une longueur max. to-
tale de 10 m.
En l’absence de gaines d’air, il est possible de réduire le niveau
sonore d’échappement au moyen d’un coude à 90° en EPP
orienté vers le bas (voir figure).
4.2 Installation
 Retirer les trois vis de fixation pour le transport (M12 - fixent
l’appareil à la palette) en les dévissant de la face inférieure
de la palette.
 Enlever la palette et monter les trois pieds de réglage (M12
dans la poche en plastique fixée sur l’embout du ballon).
 Positionner le chauffe-eau thermodynamique et vérifier qu’il
est bien d’aplomb en réglant les pieds! Serrer alors les con-
tre-écrous des pieds de l’appareil.
5Montage
5.1 Raccordement des conduites
d’eau
Les raccordements d’eau (voir schéma coté, Chap. 1 à la page
II) se trouvent à l’arrière de l’appareil.
REMARQUE
Conduite de circulation
Afin d’économiser de l’énergie, il est recommandé de se dispenser de
conduite de circulation (bouclage). En cas de raccordement d’une
conduite de circulation au système de distribution d’eau chaude, prévoir
une possibilité de fermeture (vanne ou autre élément d’arrêt) afin de
limiter les pertes d’énergie inutiles. Le circulateur de bouclage ECS doit
être activé en fonction des besoins (commande par minuterie ou en cas
de besoin).
Les diamètres nominaux pour le raccordement aux conduites de
l’installation sanitaire du client doivent être déterminés en fonc-
tion de la pression d’eau disponible et des pertes de pression
prévisibles du circuit de tuyauteries.
Il est impératif de respecter les normes techniques relatives à
l’installation d’eau chaude potable. Les diamètres nominaux pour
le raccordement aux conduites de l’installation sanitaire doivent
être déterminés en fonction des spécificités du bâtiment ainsi
que des normes et des prescriptions en vigueur. Ne pas oublier
de monter les éventuels dispositifs de sécurité nécessaires,
comme les manodétendeurs.
Les conduites d’eau peuvent être de type rigide ou flexible. Tenir
compte du comportement à la corrosion des matériaux utilisés
pour le circuit de tuyauteries afin d’éviter les dégâts dus à la
rouille (voir section Mise en service).
REMARQUE
Raccordements eau chaude sanitaire, eau froide, circulation :
Les nipples comportent des inserts en plastique qui les protègent de la
corrosion (en particulier au niveau des bords). Ces inserts en plastique
restent en place après l’installation des conduites d’eau.
ATTENTION !
Lors du raccordement aux tuyauteries du client, éviter la pénétration
d’impuretés dans le circuit (rincer éventuellement les conduites avant de
raccorder le chauffe-eau thermodynamique)!
