Dimplex DHW 300+ - Elektroschema; Electrical Circuit Diagram; Schéma Électrique

www.dimplex.de 451905.66.01 · FD 9505 A-V
Anhang · Appendix · Annexes
DHW 300 - DHW 300+
3 Elektroschema / Electrical circuit diagram / Schéma
électrique

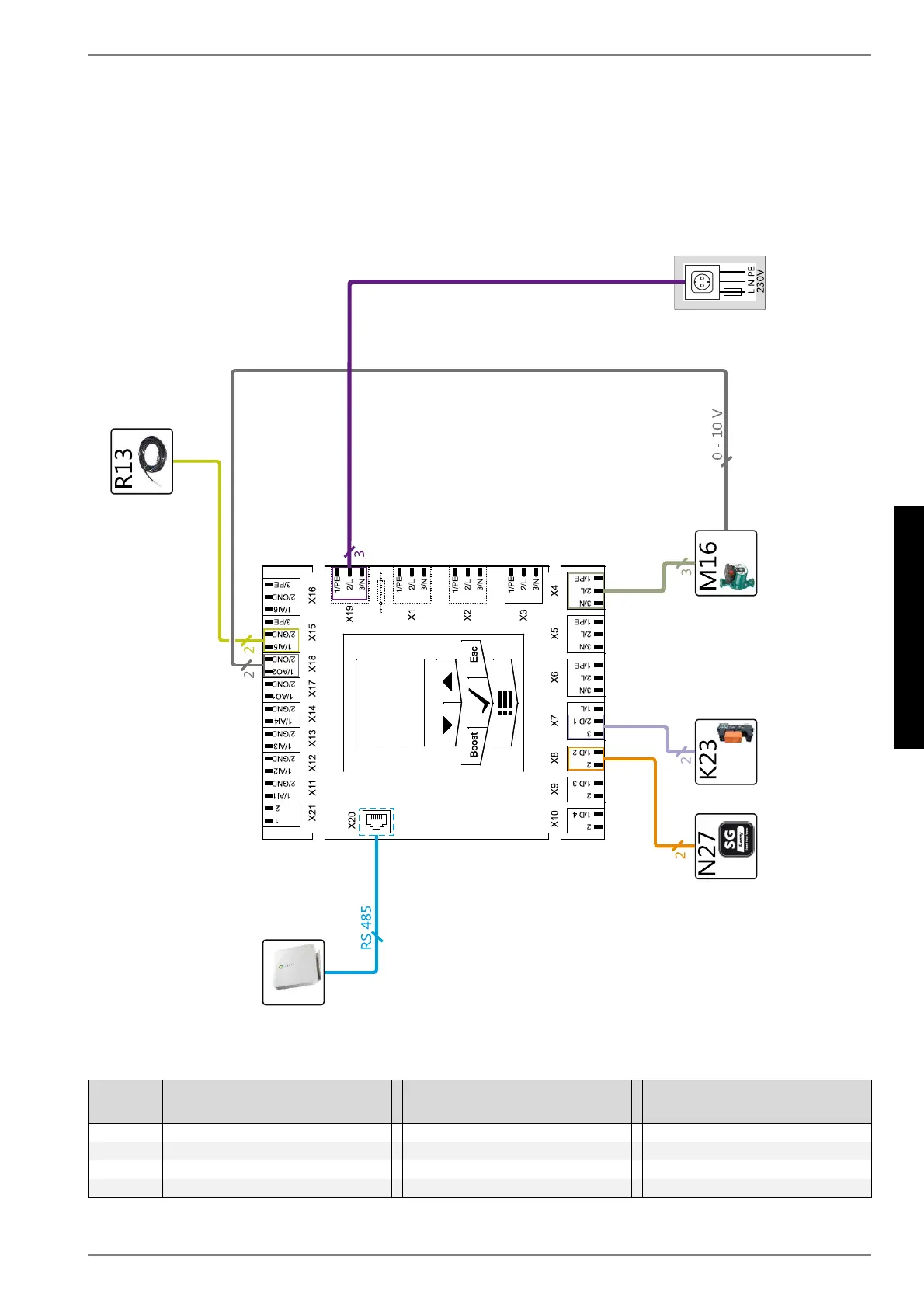

3.1 Anschluss der externen Komponenten / Connecting the external
components / Branchement de la composants externe
3.2 Legende / Legend / Légende
Klemme /
Terminal /
Borne
Externe Komponente External component Composant externe
X4 / M16 Umwälzpumpe (2. WE) Circulating pump (HG 2) Circulateur (2e GDC)
X7 / K23 Externe Sperre External block Blocage externe
X8 / N27 Photovoltaik Photovoltaic Photovoltaique
X15 / R13 Kollektorfühler Collector sensor Sonde de capteur
