8 www.dimplex.com
Installation du Opti-V
et nourrir la fournir câble dans le
connecteur et sécurisé.
5. Placer l'appareil dans l'ouverture
du cadre, le mettre à niveau à
l'aide de cales au besoin et xer
l'appareil au cadre au moyen
des brides de montage fournies
(Figure 3).
MISE EN GARDE : Au moment
d'insérer l'appareil, veiller à ne pas
endommager ou coincer les câbles
d'alimentation dissimulés dans le
mur.
6. Retirer la gaine extérieure et
dénuder les ls individuels sur une
longueur de 1,3 cm (½ po) à partir
de l’extrémité.
7. Raccorder le l noir de l’appareil
au l Live (120V) ou Ligne 1
(240V) à l'aide d'un connecteur
(inclus) à la source d’alimentation
électrique.

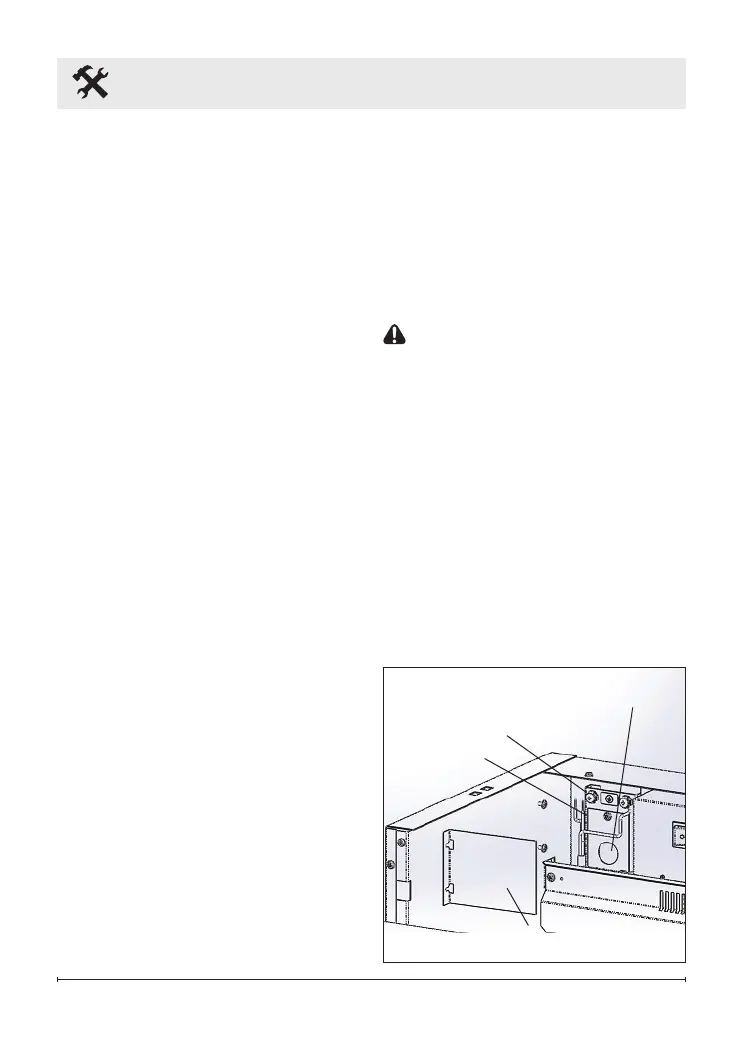

Panneau
électrique
Montage pour
le serre-câble
Plaque des
câbles
Figure 2
Vis de mise
à la terre
!
NOTE : Les dimensions indiquées
sont les dégagements minimums
et varient en fonction du type de
cadrage et des options de nition.
2. Allouer jusqu’à 121,9 cm (4 pi) de
câble permettant le branchement
de la source d’alimentation
électrique au serre-câble du
Opti-V si la nition du mur est
terminée avant l’installation
du foyer.
!
NOTE : Un circuit de 15 ampères
et de 120 volts c.a. (courant
alternatif) est recommandé, mais
l'appareil est compatible avec des
tensions de 120–240 volts c.a.
!
NOTE : Utilisez un câble 14 AWG
minimums d'alimentation avec
deux conducteurs isolés en cuivre
(blanc et noir) et un l de terre nu.
Ne pas utiliser de câble avec des
conducteurs en aluminium.
!
NOTE : Il est recommandé de
poser les cloisons sèches et les
options de nition une fois que
l'installation de l'appareil est
entièrement terminée.
3. Dans le coin supérieur gauche de
l'appareil, desserrer les deux vis
de xation et retirer le panneau de
couverture électrique.(Figure 2)
4. Installer un ⅜ po (10 mm) ou ½
po (13 mm) le connecteur de
câble, pas inclus, adapté pour
le montage dans un ⅞ po (22
mm) trou, à la plaque de câble
