8 www.dimplex.com
Instalación de la Opti-V
!
NOTA: Las dimensiones
proporcionadas son distancias
mínimas y pueden variar según el
tipo de soporte, marco y acabado.
2. Permite hasta 4 pies (121,9 cm)
de cable de servicio para conectar
un cable de alimentación a la
abrazadera del cable en la Opti-V,
cuando ésta se instala antes de
realizar el acabado de la pared.
!
NOTA: Se recomienda un circuito
de corriente alterna (VAC) de
15 amperes y 120 voltios, pero
la unidad puede funcionar con
voltajes de 120 – 240 VAC.
!
NOTA: Utilice un cable de
alimentación AWG mínimo 14
con dos conductores aislados
de cobre (blanco y negro) y un
cable de tierra al descubierto. No
utilizar cable con conductores
de aluminio.
!
NOTA: Se recomienda terminar
toda la instalación de paneles
de yeso y acabados después de
instalar completamente la unidad.

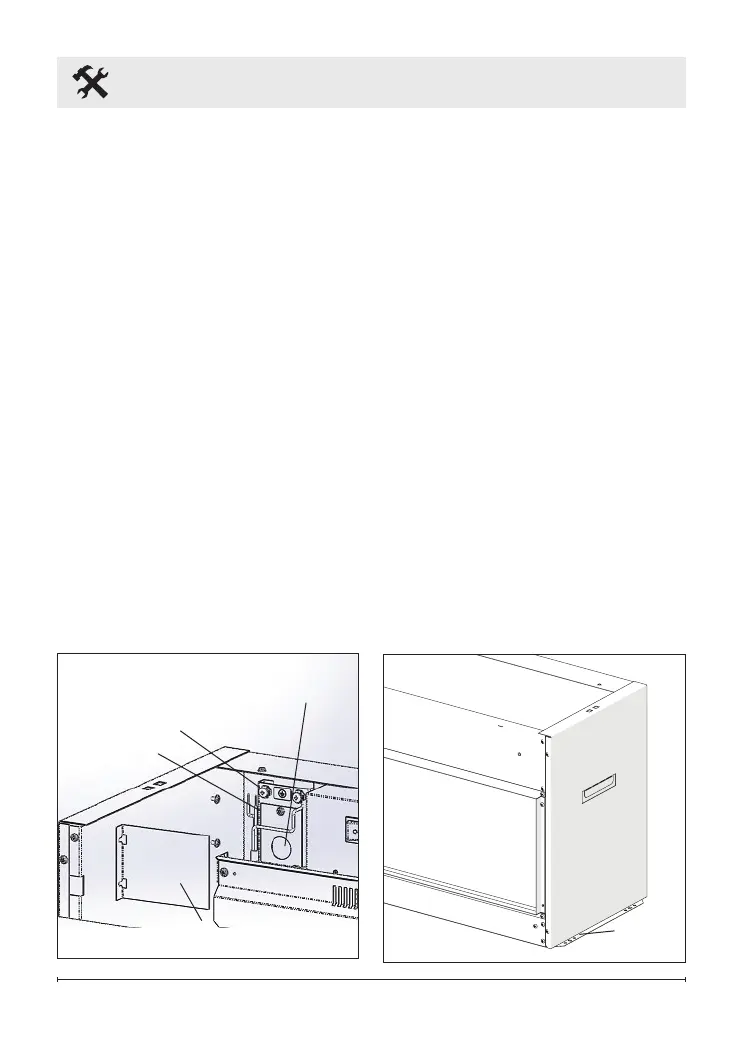

3. En la esquina superior izquierda
de la unidad, aoje los dos
tornillos que jan y retire el panel
de la cubierta eléctrica. (Figura 2)
4. Instale un ⅜ pulgadas (10 mm)
o ½ pulgadas (13 mm) conector
del cable, no incluido, apto para
el montaje en un ⅞ pulgadas (22
mm) Taladro, a la placa de cable
y alimentar el suministrar cable a
través del conector y seguro.
5. Coloque la unidad en la apertura,
nivele con cuñas si es necesario y
sujete la unidad al marco con las
bridas de montaje proporcionadas
(Figura 3).
Eléctrica de la
placa de cables
Figura 3
Montaje
Bridas
Tablero de la
cubierta
Figura 2
Agujero para
cable
Tornillo de puesta
a tierra
