Dirna Minicool Compact - Esquema Eléctrico

15
dirna, s.a.
ES
Na
ANTIHIELO
CABLE COMUNICACION
10

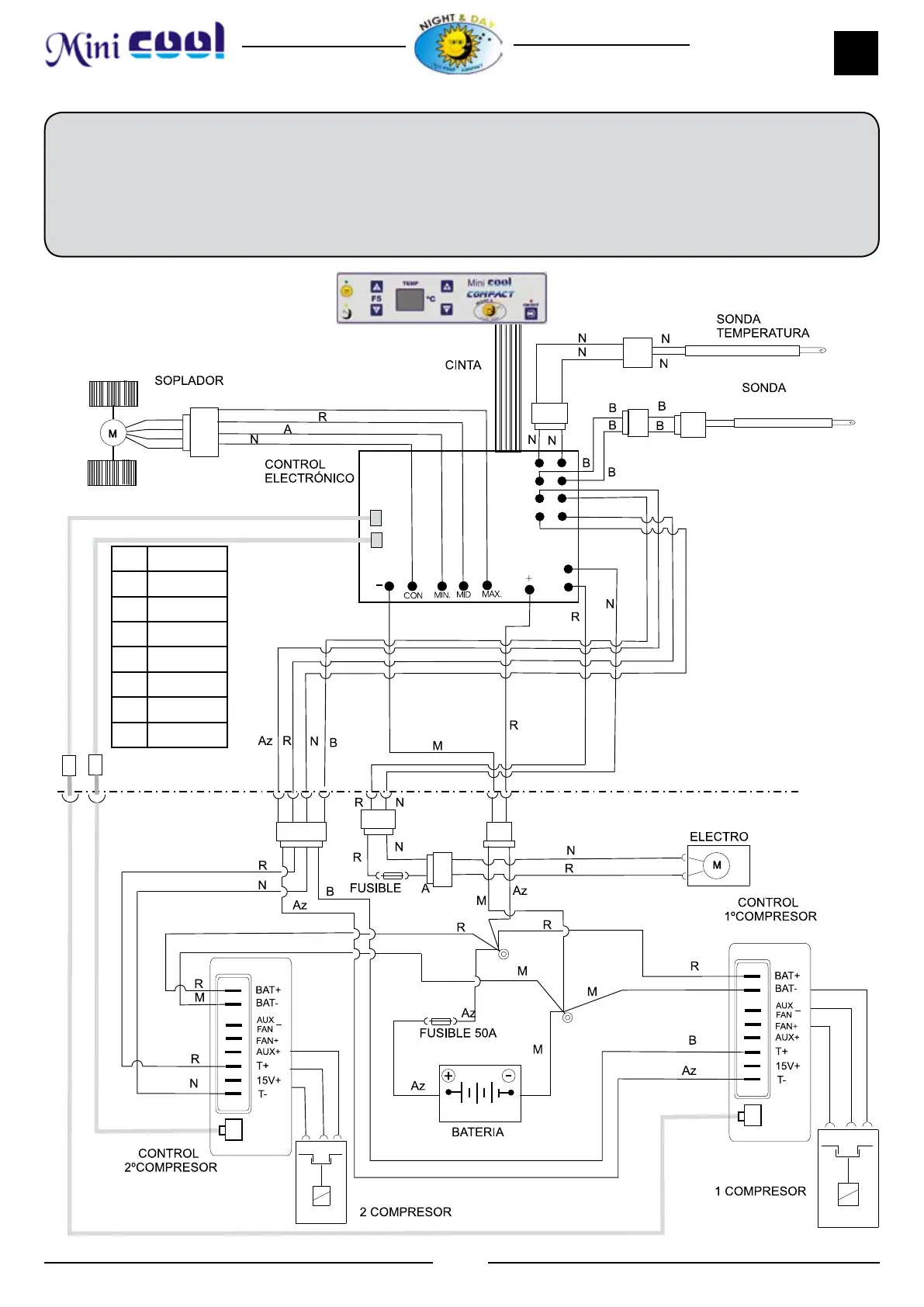

Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el control elec-
trónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel ni del mando del
equipo porque se pueden producir daños irreparables. A la señal de estos pitidos discontinuos, desconectar el
equipo de la batería y vericar la polaridad de la conexión.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
