Dirna Minicool Compact - Cablaggio Elettrico

dirna, s.a.
71
IT
NA

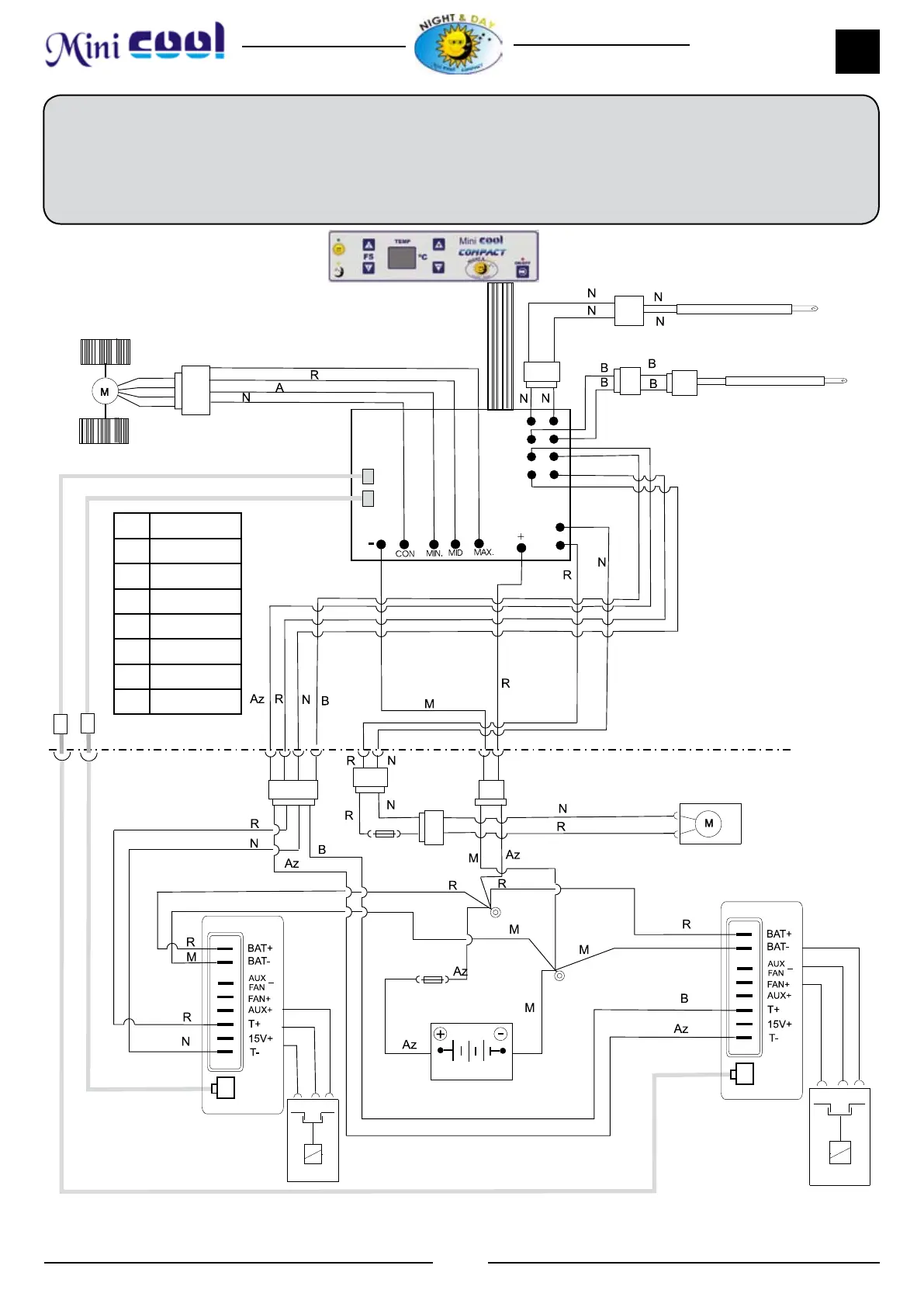

Cablaggio elettrico
Ventilatore
Controllo elettronico
Controllo
elettronico
compressore
Compressore
Compressore
Elettroventilatore
Fascio di cavi
AVVISO IMPORTANTE!
Precauzione: non invertire le polarità collegando l’apparecchiatura alla batteria. Se si desse il caso, il con-
trollo elettronico emetterà alcuni suoni a intervalli. Non deve essere toccato nessun tasto sia del pannello sia
del comando dell’apparecchiatura, perché possono prodursi danni irreparabili. Al segnale di questi suono a
intervalli, staccare l’apparecchiatura dalla batteria e vericare la polarità del collegamento.
Sonda di temperatura
Sonda antigelo
Fusible
10 A.
Batteria
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Fusible
50 A.
