dirna, s.a.
35
FR
5

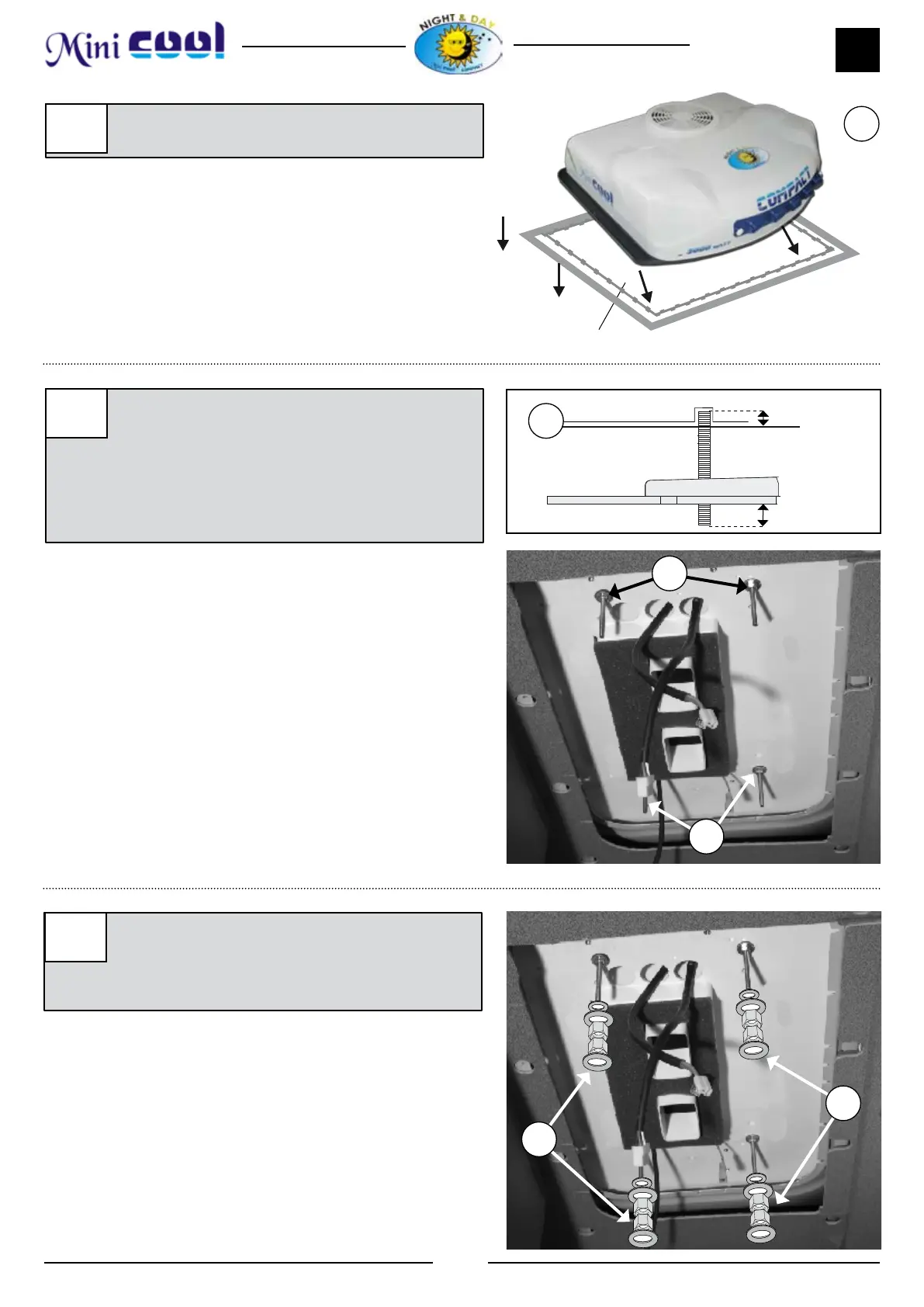

EXTERIEUR CABINE:
Positionner le Minicool dans l’espace prévu.
5
Écoutille
6
INTERIEUR CABINE:
Visser 5 mm environ (4) goujons de 8/125x70,
100 ou 120 mm, en fonction de la distance plus
ou moins grande de l’appareil jusqu’à ce qu’en
positionnant les supports de xation, il ne reste
que 20 mm au-dessous de ces supports.
6
20 mm
5 mm
Support
Goujón
Base Unité
6
6
7
Placer la rondelle (1) Ø 7 en caoutchouc, la
rondelle plate large (1) Ø 8, les écrous (2) M8 et la
rondelle plate large (1) Ø 8 sur chacun des goujons
mentionnés ci-dessus.
7
7
