Dirna Minicool Compact User Manual

dirna, s.a.
40
FR
Hexagones M6
Tapisserie
1 mm
environ..
Base Minicool
(A)
15

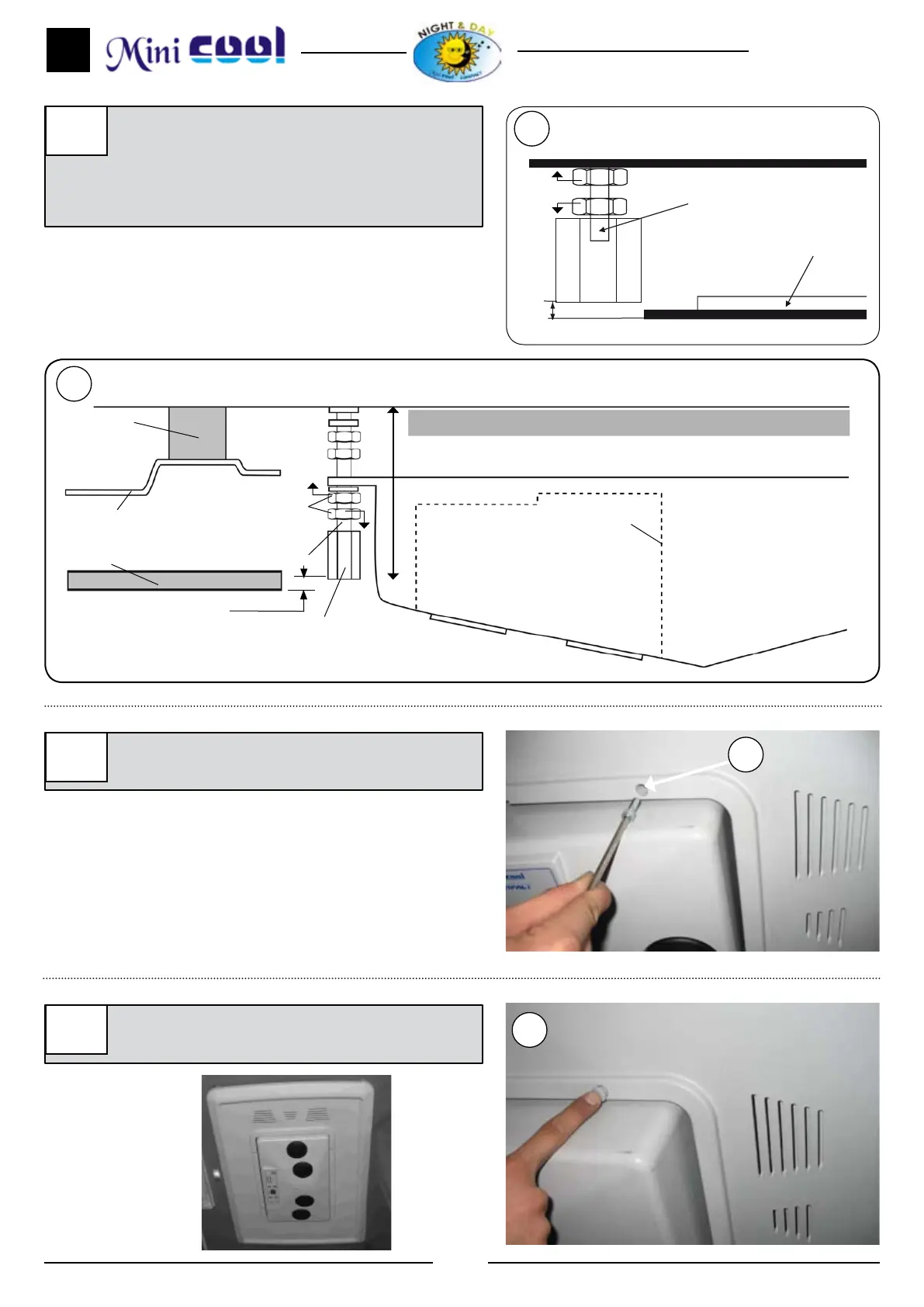

Placer l’écrou M6 (A) après avoir serré l’écrou
sur chaque goujon. Visser les hexagones M6
jusqu’à ne dépasser que de 1 mm de la tapisserie.
Desserrer les écrous M6 (A) jusqu’à toucher les
hexagones et serrer-les contre ces derniers.
15
Face avant avec grilles
Tapisserie
1 mm.
Joint
EPDM
Toit cabine
Hexagones M6
Écrou M6
Goujon M6
15
Base unité
(A)
Canaliseurs
Joint mousse
16
Placer la console à l’aide des (4) vis Allen
M6/100x15.
16a
Couvrir les têtes des vis Allen (4) M6/100x15
avec les capuchons en plastique M6.
16
16a
(D)
