Dirna Minicool Compact - Page 55

55
dirna, s.a.
ES
Stiftschrauben
M8 x125x100 / 120
Kabinendach
EPDM-Dichtung 25 mm.
Gummischeibe ø 7
Breitansch-Flachscheibe ø 8
Mutter M8
Mutter M8
Breitansch-Flachscheibe ø 8
Befestigungsauage
Breitansch-Flachscheibe
Autobloc-Mutter M8

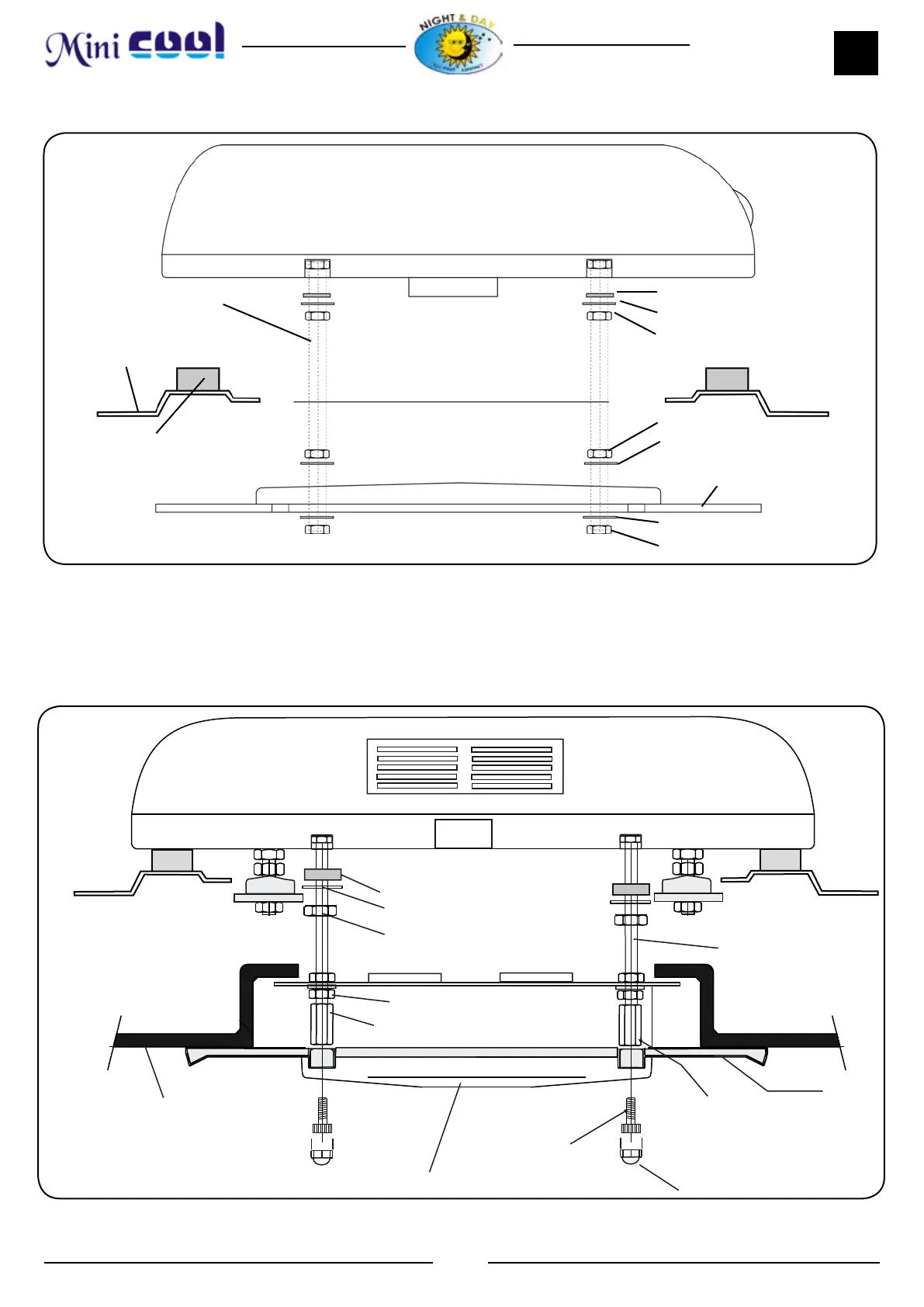

Explosionsansicht bis zur Befestigung der BEFESTIGUNGSAUFLAGEN
Explosionsansicht bis zur Befestigung der KONSOLEN
Mutter M6
Breitansch-Flachscheibe Ø6
Gummischeibe Ø6
Bezug
Vorderseite mit Fenstern
(4) Schutzkappen M6
Stiftschrauben M6
Konsole
Die Unterseite des Separators muss
1mm vom Bezug entfernt sein
6/100x15
Inbusschrauben
Mutter M6
Sechskantschrauben M6
