Dirna Minicool Compact - Page 6

6
dirna, s.a.
ES
4
Junta
Junta
Eliminar
Junta
Junta
4a
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
5 mm
A
4

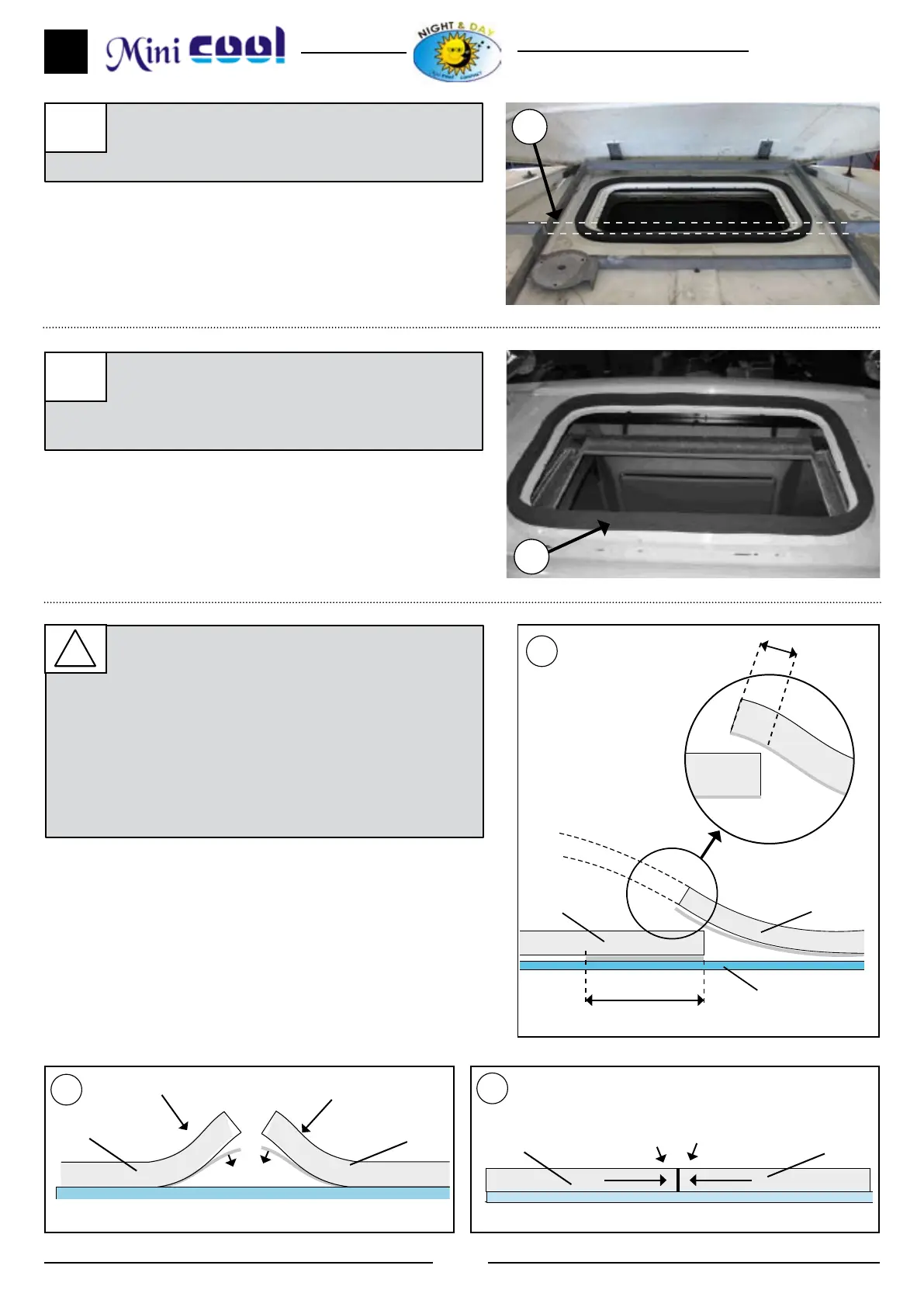

En caso de que vehículo tenga spoiler con
la barra central, cortar la barra mostrada por
líneas de punto para instalar el equipo.
4a
Pegue la junta EPDM alrededor del hueco
de escotilla (mirar el detalle para cortar los
bordes nales de unión de la junta)
COMO CORTAR LA JUNTA EPDM PARA EVITAR
FILTRACIÓN DE AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100 mm de
papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
!
B
C
