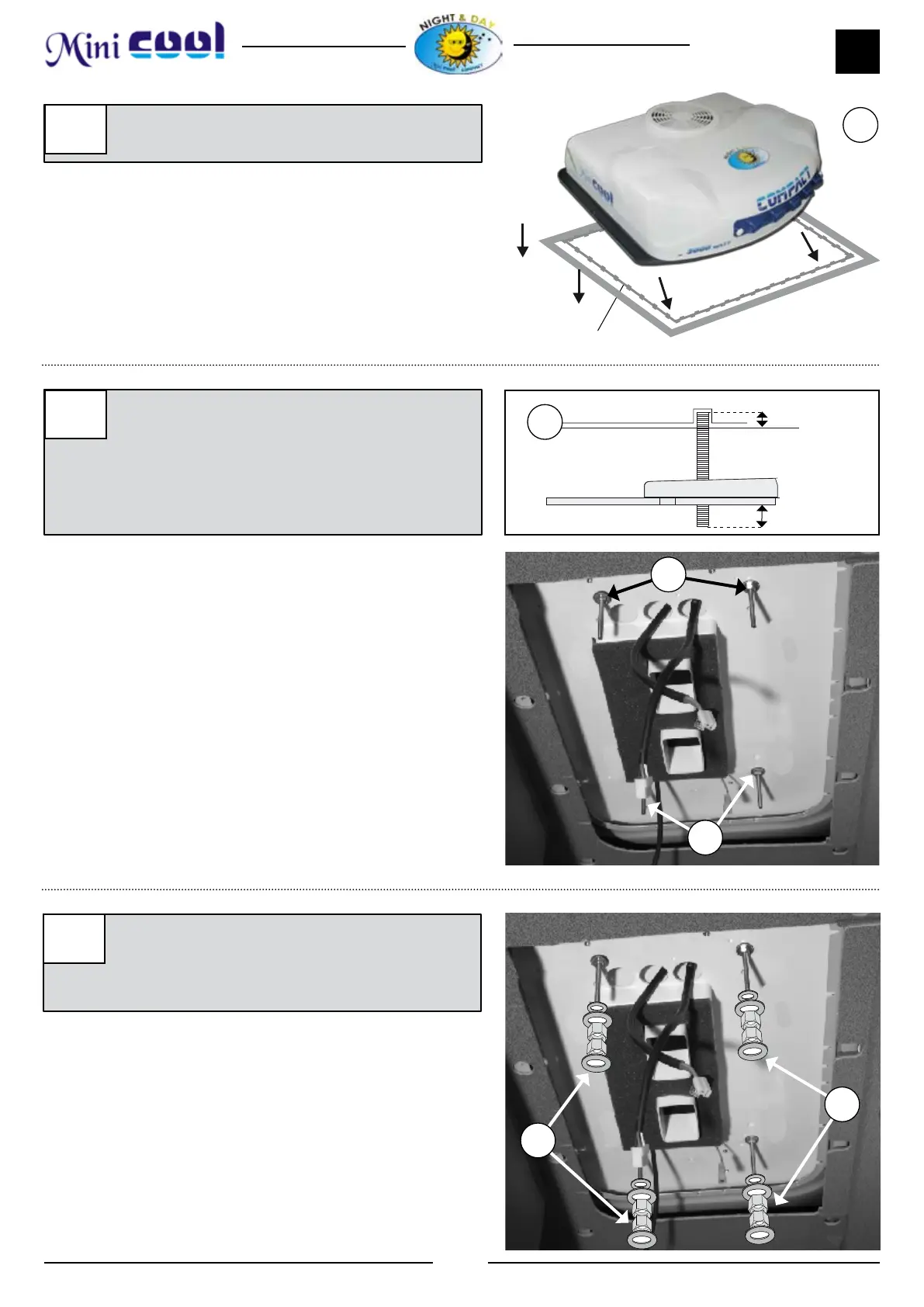

ESTERNO CABINA:
Inserire il Minicool nel vano.
5
Oblò
6
INTERNO CABINA:
Avvitare di circa 5 mm le (4) viti prigioniere
da 8/125x70, 100 o 120 mm, a seconda della
distanza (maggiore o minore) dall’impianto
nché, posizionando i supporti di ssaggio, le
viti non sporgono di 20 mm dagli stessi.
6
20 mm
5 mm
Soporte
Vite prigioniera
Base unità
6
6
7
Inserire la rondella (1) Ø 7 di gomma, la rondella
piana a testa larga (1) Ø 8, i dadi (2) M8 e la
rondella piana a testa larga (1) Ø 8 in ciascuna vite
prigioniera precedente.
7
