dirna, s.a.
68
IT
Viti esagonali M6
Tappezzeria
1 mm
Circa..
Base Minicool
(A)
15

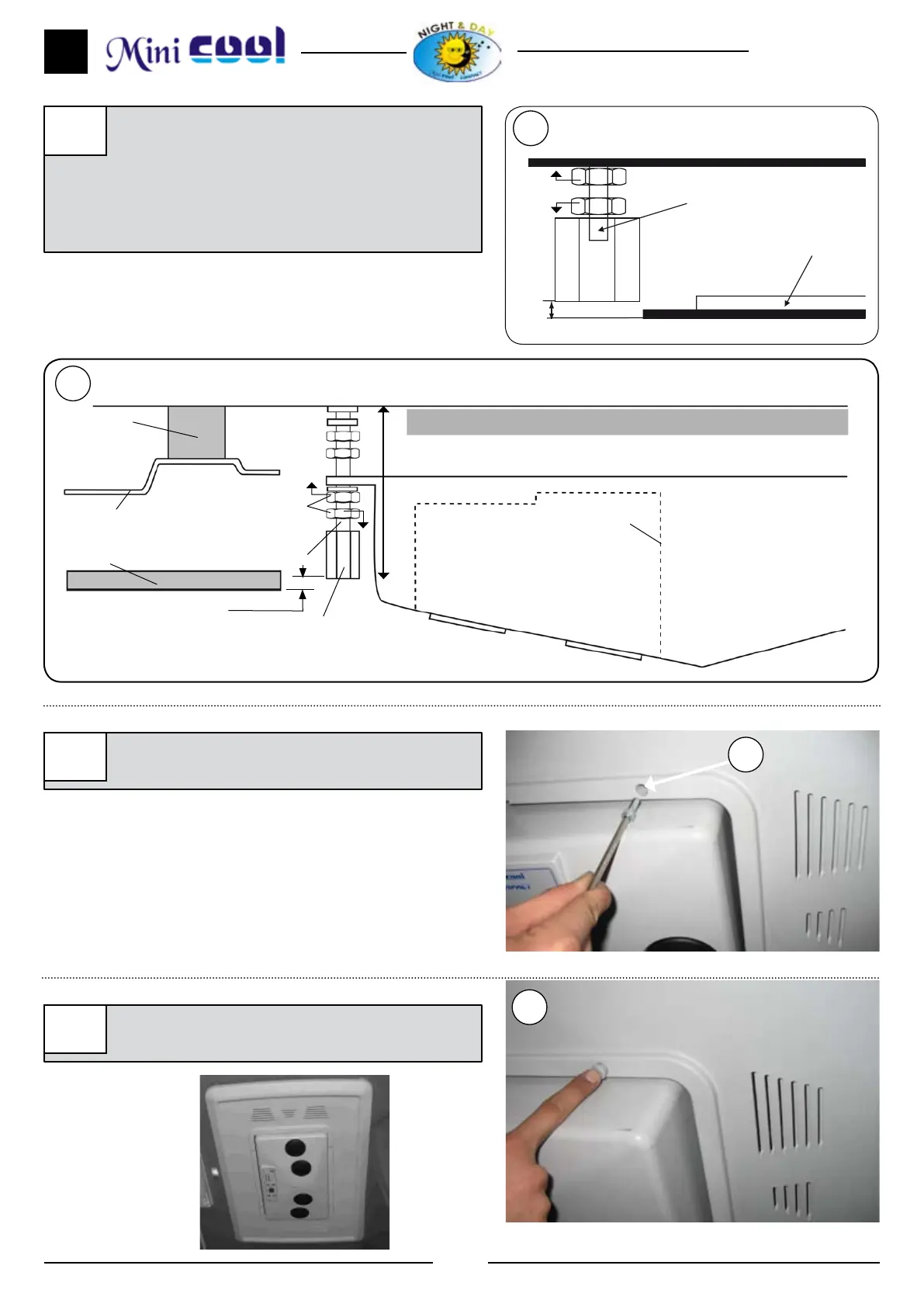

Inserire il dado M6 (A) dopo aver stretto il
dado su ogni vite prigioniera. Avvitare le viti
esagonali M6 facendole fuoriuscire solo un 1
mm dalla tappezzeria. Allentare i dadi M6 (A)
no a toccare le viti esagonali e stringerli contro
questi ultimi.
15
Parte frontale con griglie
Tappezzeria
1 mm.
Guarnizione
EPDM
Tettuccio cabina
Viti esagonali M6
Dado M6
Vite prigioniera M6
15
Base unità
(A)
Canalizzatori
Guarnizione gommapiuma
16
Posizionare la consolle usando (4) viti a brugola
M6/100x15.
16a
Collocare sugli stessi le decorazioni rotonde di
plastica M6.
16
16a
(D)
