6. ANNEXE

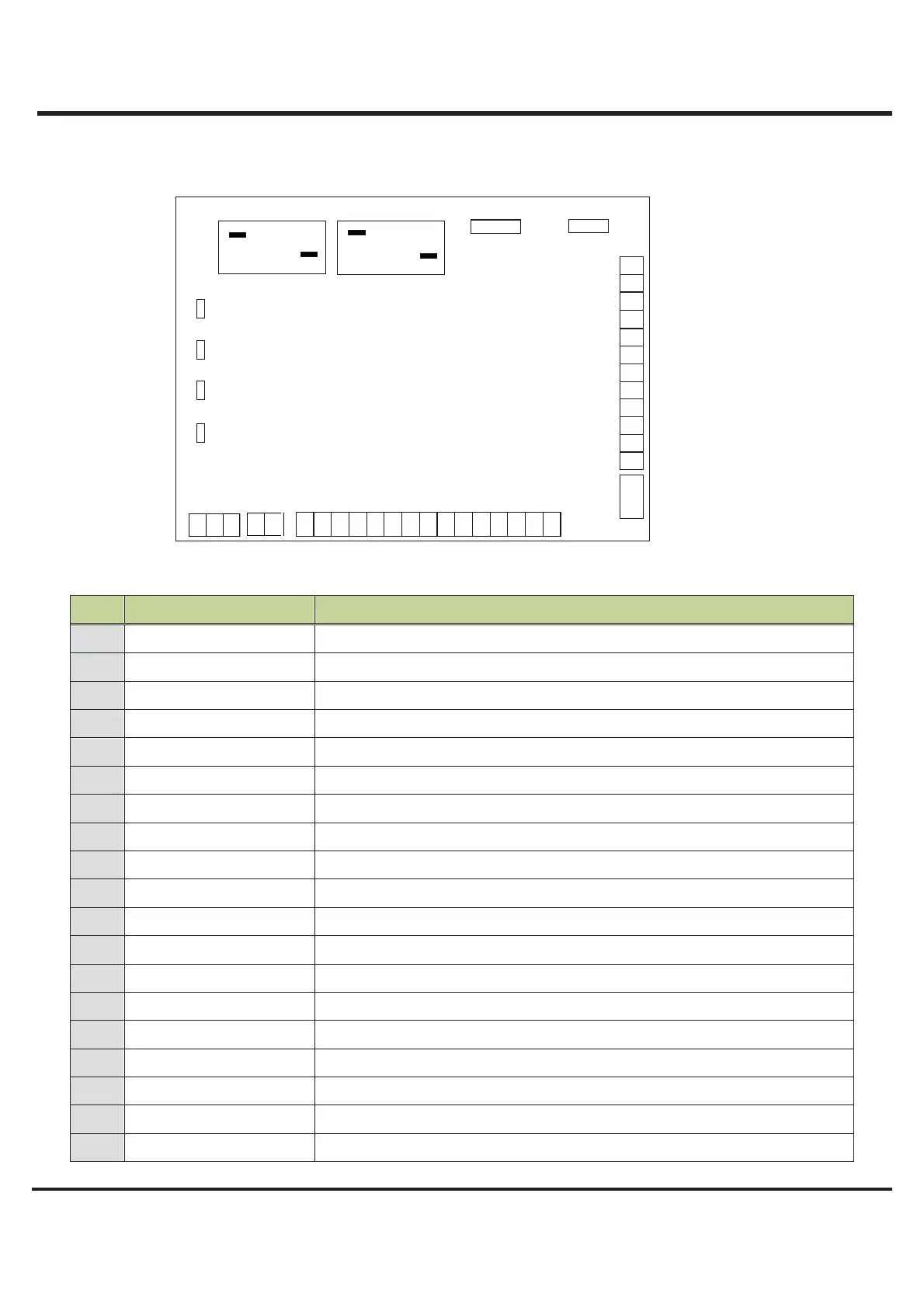

Annexe 1 : Schéma de raccordement du PCB
Explications de connexions:
No.
Symbole
Signification
1
OUT1
Compresseur 1 (220-230VAC)
2
OUT2
Pompe à eau (220-230VAC)
3
OUT3
Valve 4 voies (220-230VAC)
4
OUT4
Haute vitesse du moteur du ventilateur (220-230VAC)
5
OUT5
Basse vitesse du moteur du
ventilateur (220-230VAC)
6
AC-N
Alimentation électrique (N)
7
NET GND 12V
Contrôle électronique
8
DI01 GND
Intérrupteur On/Off Switch (entrée) (non utilisé)
9
DI02 GND
Capteur débit d’eau (entrée) (normalement-fermé)
10
DI03 GND
Protection basse pression
11
DI04 GND
Protection haute pression
12
DI05 GND
Non utilisé
13
DI06 GND
Non utilisé
14
AI01 GND
Sonde de temp. (entrée)
15
AI02 GND
Temp. entrée d’eau. (entrée)
16
AI03 GND
Temp. sortie d’eau (entrée)
17
AI04 GND
Temp. du Coil (entrée)
18
AI05 GND
Temp. Ambiante (entrée)
19
AI06 GND
Non utilisé
16
4
4
3
3
OUT1 OUT2
CN2
CN1
OUT3
AC-N
CN19
CN4
CN3
GND 12V NET GND DI01 GND GND GND GND
GND
GND
GND
GND
GND
AI01
OUT4
OUT5
PC1001
PC1001
DI02 DI03 DI04 DI05 GND DI06
AI02
AI03
AI04
AI05
GND
AI06
CN6
GND
CN16
+5V
