2. TECHNISCHE KENMERKEN
ELEKTRONISCH PANEEL 52E (INVERTER)
Voedingsspanning ............................................................................................................................ 230 V eenfase 50/60 Hz
Dimensionering lijn .......................................................................................................................................................16 A
Voeding hulpbedieningselementen.............................................................................................................................24V
Vermogen motor ...........................................................................................................................................................0,6 KW
Beschermingsgraad bedieningspaneel ........................................................................................................................... IP 66
Bedrijfstemperatuur ................................................................................................................................................- 5 + 50 °C

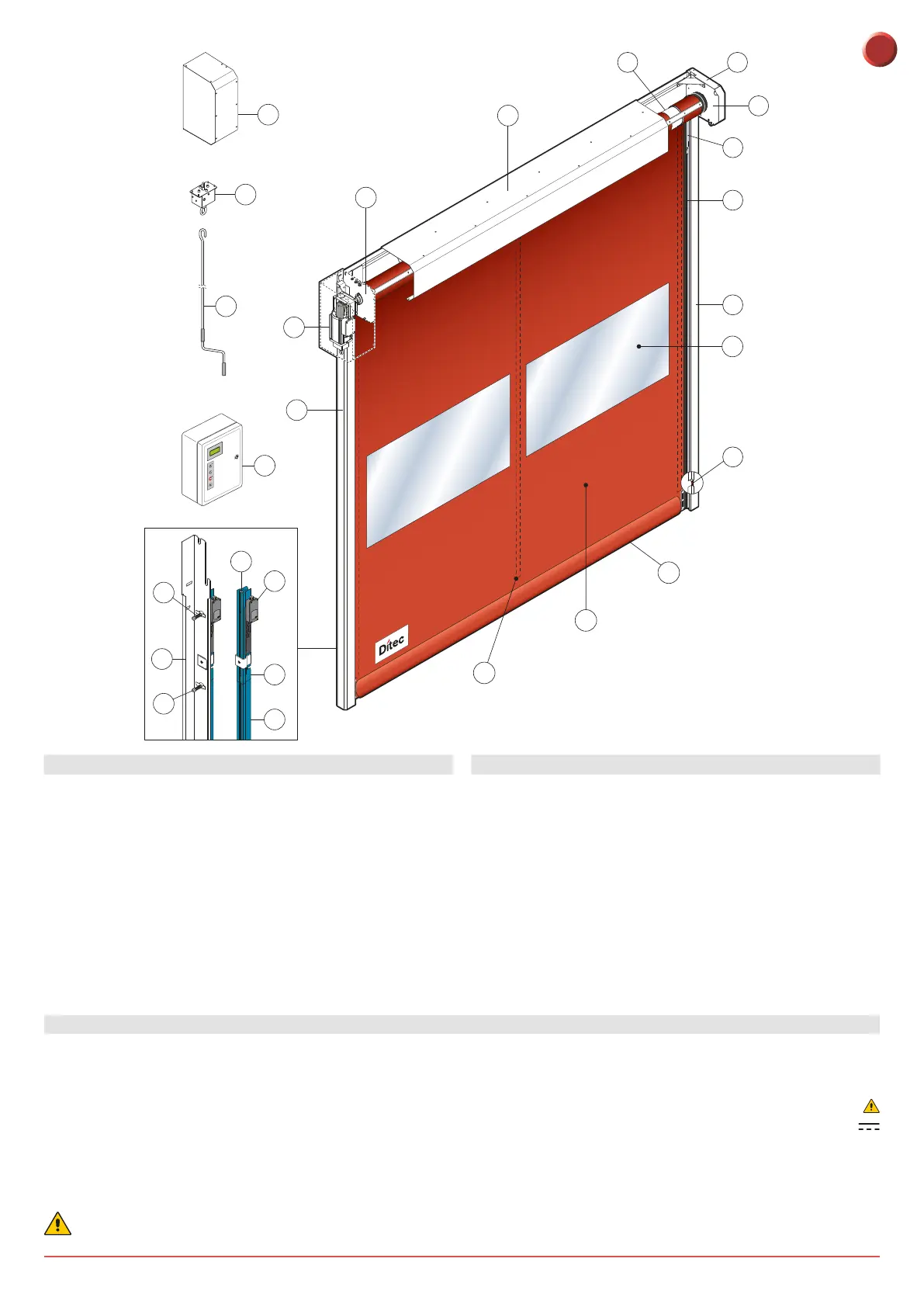

Ref. Beschrijving
1 Zijaanslagen
2 Bak
3 Oprolas
4 SLE (lineaire encoder)
5 Geleider in polizene bovenste deel
6 Geleider in polizene onderste deel
7 Steun voor bevestiging van geleider
8 Verticaal hoekproel
9 Steunveer van geleider
10 Bevestigingsschroef van geleider
11 Afdekplaat van stijl
Ref. Beschrijving
12 Reductiemotor K22
13 Inrichting voor handmatige manoeuvre
14 Stang voor handmatige manoeuvre
15 Elektronisch bedieningspaneel
16 Fotocel
17 Doek in polyester
18 Raam in transparant PVC
19 Verticale versterkingsstroken
20 Onderste rand met zand als tegengewicht
21 Motorcarter en aanslag tegengestelde zijde motor
Zorg voor geleiders met de juiste doorsnede: houd rekening met de vermelde stroomopname en met de lengte en de
ligging van de kabels.
