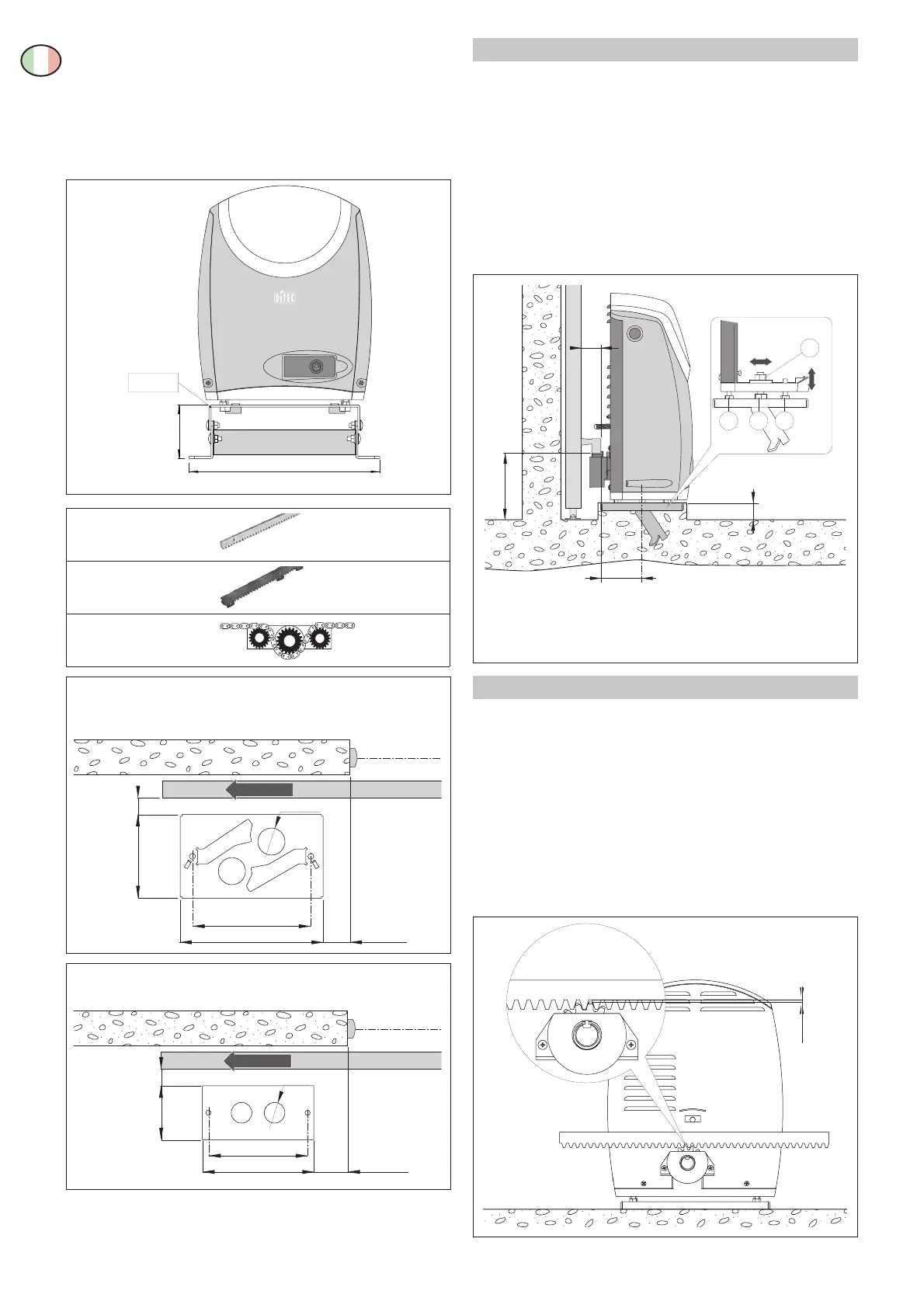

- Predisporre una piazzola di cemento con annegate le
zanche di ancoraggio e la piastra di base, che dovrà essere
in bolla e pulita, rispettando le misure indicate in figura.
N.B.: se la piazzola in cemento è già presente, è possibile
utilizzare il basamento regolabile SUPCS.
Attenzione: il motoriduttore deve essere opportunamente
sollevato dal terreno per evitare allagamenti.
(*) CROSSCRI X = 40
(*) CROSSCRN2 X = 40
(**) CROSS7EHTC
3.3 Installazione motoriduttore
- Sbloccare il motoriduttore e togliere la chiave. Svitare le
tre viti frontali e togliere il carter.
- Procedere alla posa del motoriduttore sulla piastra di
base.
- Regolazioni motoriduttore
In orizzontale facendolo scorrere sulle asole del basamento
del riduttore, in verticale con le quattro viti di livellamento [A].
N.B.: nella regolazione in verticale tenere il motori-
duttore leggermente rialzato rispetto alla piastra di base
per permettere il fissaggio della cremagliera ed eventuali
regolazioni successive.
3.4 Installazione cremagliera
- Sbloccare il motoriduttore e portare in posizione di apertura
il cancello. Appoggiare la cremagliera sul pignone [14] e
facendo scorrere manualmente il cancello, fissarla su tutta
la sua lunghezza.
- Alla fine del fissaggio, regolare in verticale il motoridut-
tore in modo da avere un gioco di 2-3 mm tra pignone e
cremagliera con le viti [A].
- Bloccare definitivamente il motoriduttore con le viti [F].
- Lubrificare leggeremente la cremagliera e il pignone del
motoriduttore. Verificare manualmente che lo scorrimento
del cancello sia regolare e privo di attriti.
