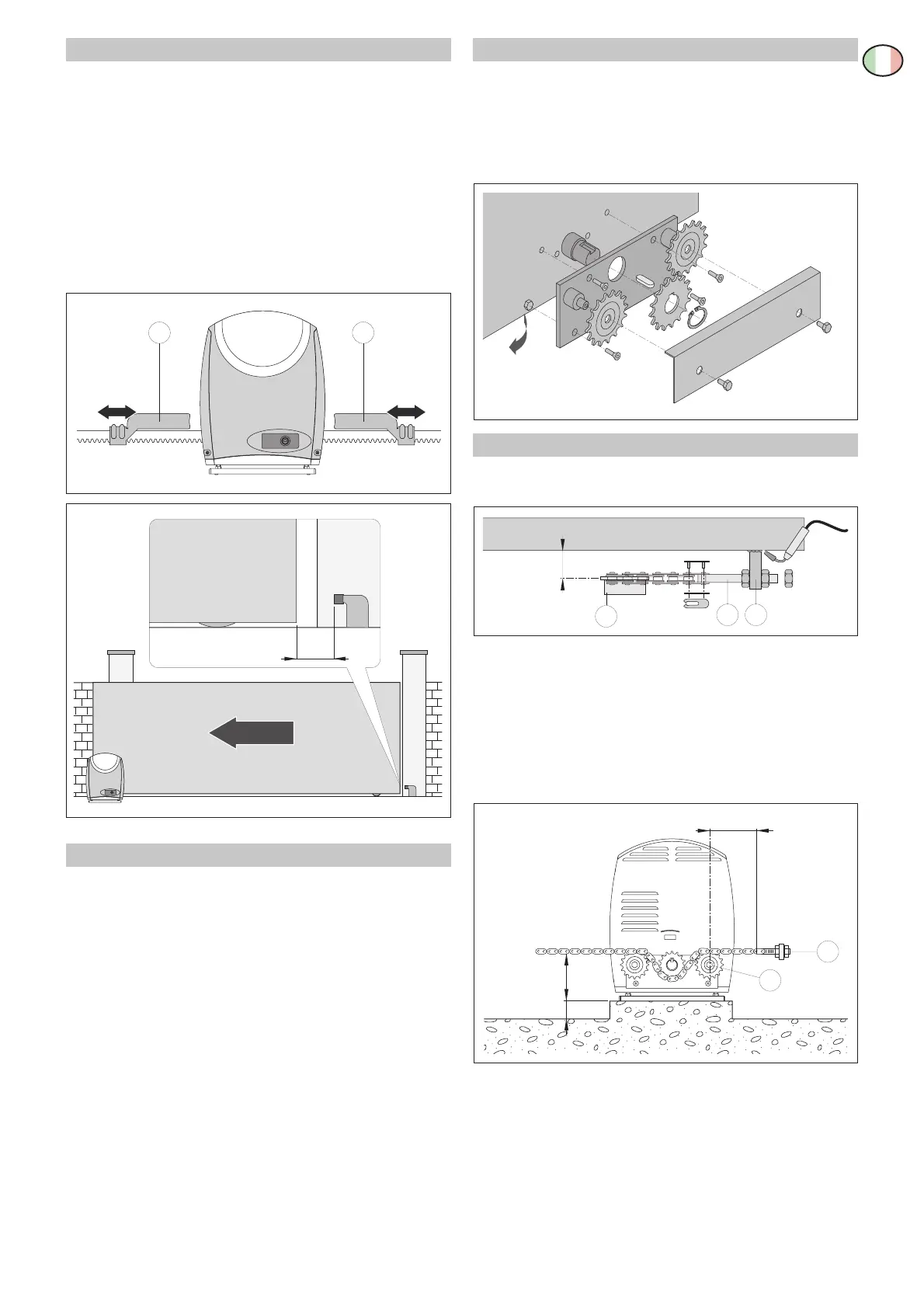

3.5 Regolazione finecorsa
- Portare manualmente l’anta in posizione completamente
aperta e fissare le staffe finecorsa [L, R] sulla cremaglie-
ra in modo che il finecorsa a leva superi per circa 2/3 la
lunghezza della staffa. Ripetere l’operazione con l’anta
completamente chiusa.
- Regolare dopo ever eseguito alcune manovre la posizione
delle staffe finecorsa [L, R] in modo che il cancello si fermi
circa 20 mm prima delle battute di apertura e chiusura.
N.B.: (Solo CROSS5EH-7EH) il kit finecorsa è opzionale e serve
per fermare il cancello prima delle battute di apertura e di chiu-
sura. In presenza di finecorsa la fase di rallentamento avviene
a corrente massima per vincere gli eventuali attriti presenti.
3.6 Funzionamento ad encoder
I motoriduttori CROSS5EH-CROSS7EH non necessitano dei
finecorsa in quanto sono provvisti di encoder.
Devono necessariamente essere installati i fermi battuta. Il can-
cello rallenta automaticamente in prossimità dei fermi battuta.
Attenzione: arrivato in battuta di apertura o di chiusura, il cancello
esegue una breve manovra di disimpegno (inversione di marcia)
al fine di facilitare lo sblocco manuale del motoriduttore.
3.7 Installazione CROSS7EHTC (solo CROSS5EH-7EH)
Sbloccare il motoriduttore (vedi ISTRUZIONI D’USO). Togliere il
pignone [14] . Fissare la piastra porta pignoni al motoriduttore.
Inserire i pignoni come indicato in figura. Far passare manual-
mente la catena tra i pignoni. Fissare la piastra di copertura.
Attenzione: montando la catena il senso di marcia del motori-
duttore si inverte.
3.8 Installazione catena
- Portare in posizione di apertura il cancello e fissare le staffe
[G] sull’anta come indicato in figura.
- Collegare la catena, precedentemente montata sul moto-
riduttore, al tirante [H] e fissarla sulla staffa [G].
- Fissare la staffa [G] sul lato opposto del cancello. Collegare
la catena al tirante [H] e fissarla sulla staffa [G] (tagliare la
catena in eccedenza).
N.B.: con il cancello in posizione di completa apertura e
chiusura, verificare che sia rispettata la distanza indicata
tra il centro pignone [Y] e il tirante [H].
- Bloccare definitivamente il motoriduttore con i dadi [F].
- Tendere la catena mediante i tiranti [H].
- Lubrificare leggermente la catena e il pignone dopo il
montaggio.
