16

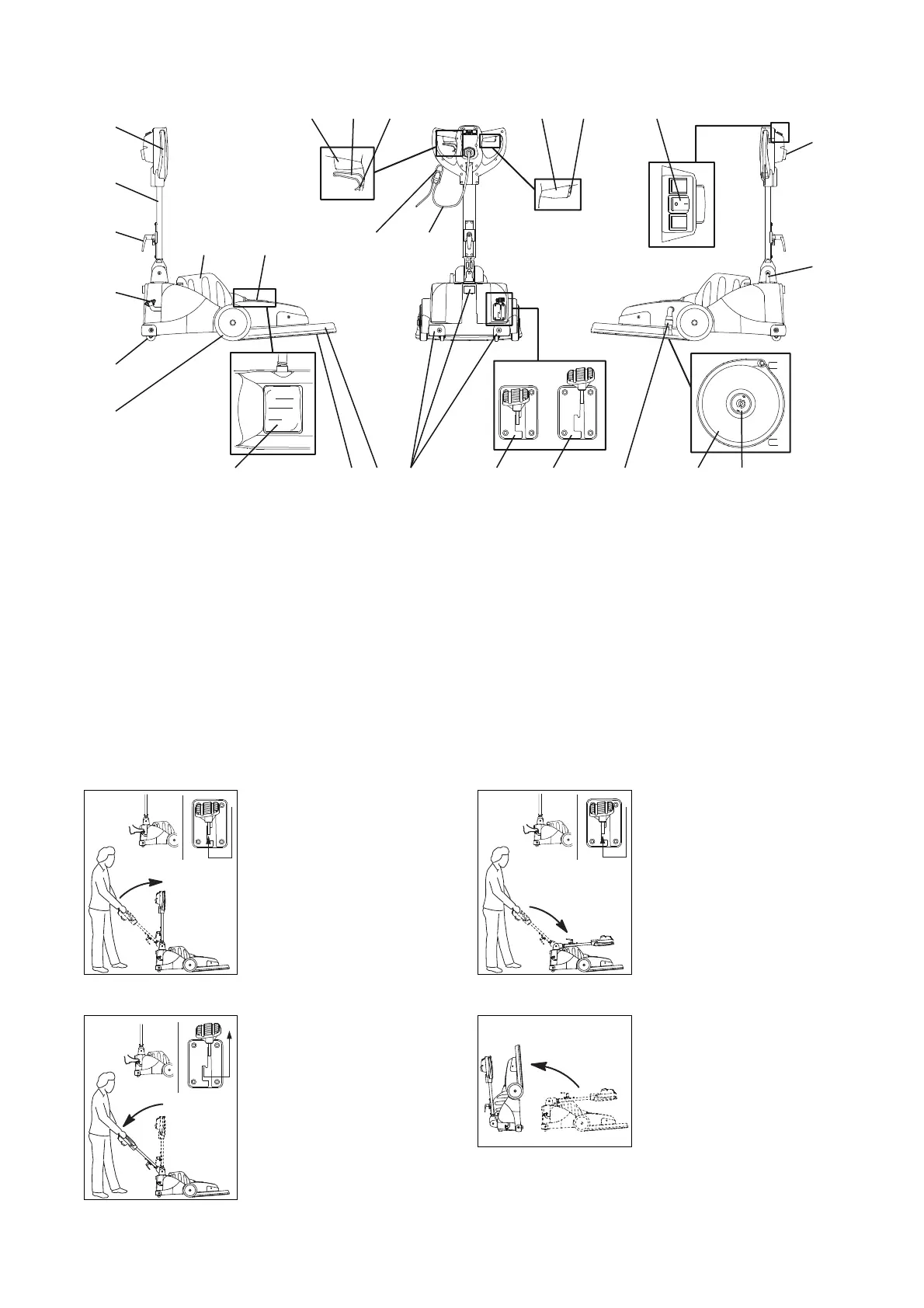

Vue générale
1 Poignée de guidage
2 Levier d'ajustement en hauteur
3 Crochet à outils
4 Pédale à outil
5 Roues de support
6 Roues
7 Sac à poussière jetable
8 Outils (pads)
9 Capot d'outil
10 Profilé de protection
11 Pédale pour position parking (outil levé)
12 Pédale pour position de travail (outil baissé)
13 Tuyau d'aspiration
14 Entraînement de pad
15 Fixation de pad
16 Passe-câble
17 Fiche de cordon (pour UK et USA avec fiches spéciales)
18 Interrupteur principal (ON/OFF)
19 Interrupteur de sécurité
20 Levier de commande droit (moteur MARCHE/ARRÊT)
21 Blocage du levier d'ajustement en hauteur (pour le mouvement libre de la
colonne centrale)
22 Levier d'ajustement en hauteur
23 Levier de commande gauche (moteur MARCHE/ARRÊT)
24 Cordon d'alimentation
25 Support pour cordon
26 Capot pour le compartiment du sac à poussière
27 Couverture de moteur
Positions machine
Position parking/déplacement
Position de travail
Position de transport
Position pour changement de pad
• Tirer le levier d'ajustement et soulever
lentement la barre de guidage vers le haut
jusqu'à ce qu'elle soit verticale.
• La pédale doit se verrouiller en place
(outil levé).
• Tirez le levier d'ajustement en hauteur sur
le guidon de la machine et baissez
lentement la colonne centrale à la position
de travail qui vous est confortable.
• Baissez l'outil en débloquant la pédale
(outil baissé).
• Pressez le levier d'ajustement en hauteur
et basculez la colonne de direction vers
l'avant jusqu'à ce qu'elle appuie contre la
capot moteur.
• La pédale doit se verrouiller en place
(outil levé).
• Mettez la machine en position de transport.
• Couchez la machine sur le dos en la tenant
avec votre pied à l'arrière.
