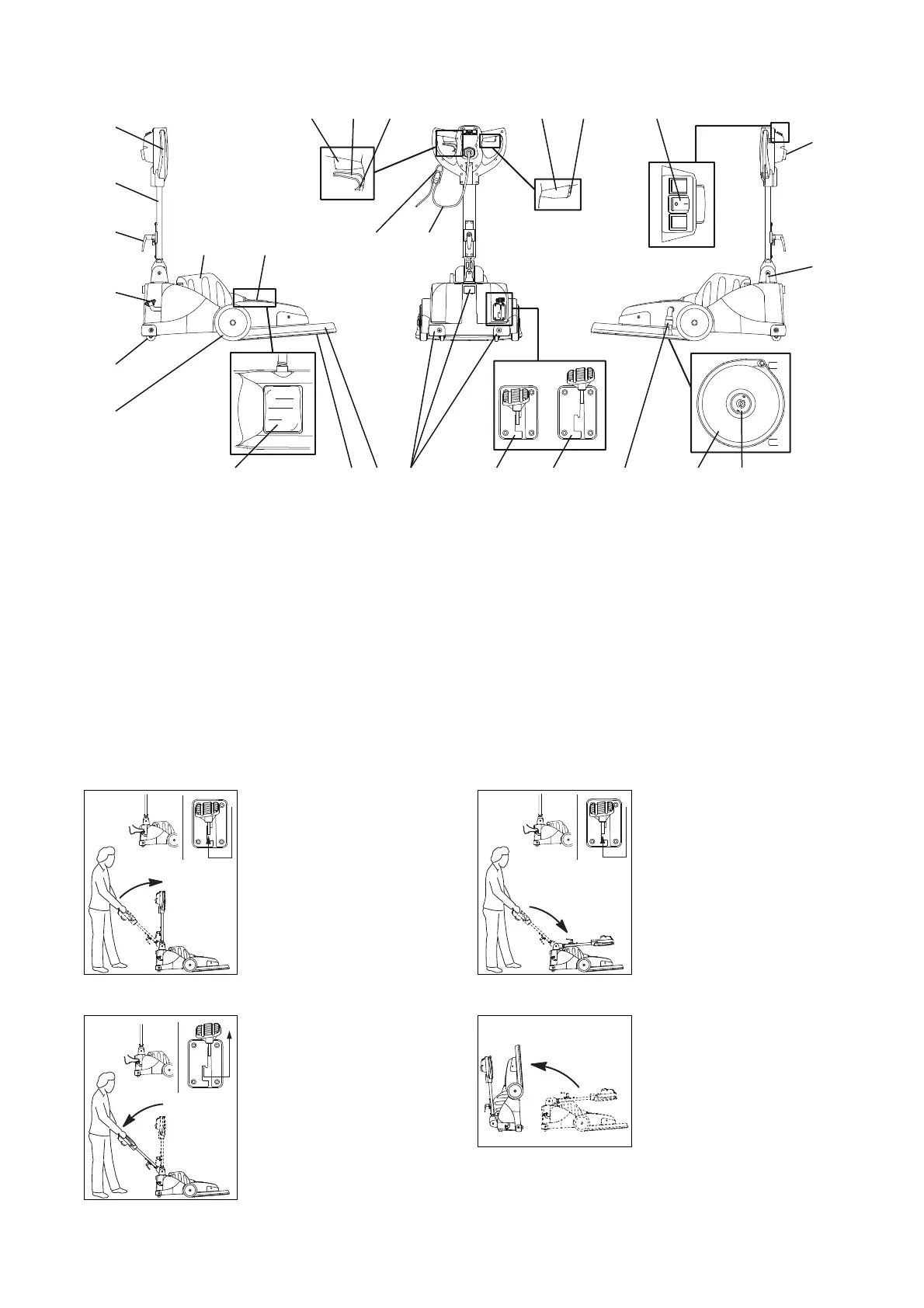

Aufbauübersicht
1 Führungsgriff
2 Führungsstange
3 Kabelhaken
4 Fusspedal Werkzeug
5 Stützräder
6 Transporträder
7 Einweg Fliesstaubsack
8 Werkzeuge (Pads)
9 Werkzeugabdeckung
10 Schutzprofil
11 Fusspedal Parkposition (Werkzeug oben)
12 Fusspedal Arbeitsposition (Werkzeug unten)
13 Saugschlauch
14 Führungsteller
15 Pad Befestigung
16 Kabeldurchführung
17 Kabeleinführung (für UK und NA mit speziellem Stecker)
18 Hauptschalter (EIN/AUS)
19 Sicherheitsschalter
20 Schalthebel rechts (Motor EIN/AUS)
21 Verstellhebelarretierung (für freies Bewegen der Führungsstange)
22 Verstellhebel für die Neigung der Führungsstange
23 Schalthebel links (Motor EIN/AUS)
24 Netzkabel
25 Kabelzugentlastung
26 Abdeckung Staubsauckraum
27 Motorabdeckung
Maschinenpositionen
Park-/Verschiebeposition
Arbeitsposition
Transportposition
Pad-Wechselposition
1
2
3
26 25 2427
4
5
6
7 11 12 14
16
17
18192022 2123
15138 9 10
• Betätigen Sie den Verstellhebel und heben
Sie langsam die Führungsstange soweit
nach oben bis Sie senkrecht ist.
• Das Fusspedal muss eingerastet sein
(Werkzeug oben).
• Betätigen Sie den Verstellhebel am
Führungsgriff und senken Sie langsam die
Führungsstange soweit nach unten bis in
eine angenehme Arbeitsposition ist.
• Senken Sie das Werkzeug durch
entriegeln des Fusspedals (Werkzeug
unten).
• Betätigen Sie den Verstellhebel und
klappen Sie die Führungstange nach vorne
bis sie auf der Motorabdeckung liegt.
• Das Fusspedal muss eingerastet sein
(Werkzeug oben).
• Bringen Sie die Maschine in
Transportposition.
• Stellen Sie die Maschine auf den Rücken in
dem Sie mit dem Fuss Hinten gegenhalten.
