INSTALACIÓN
CONEXIÓN DE ENTRADA

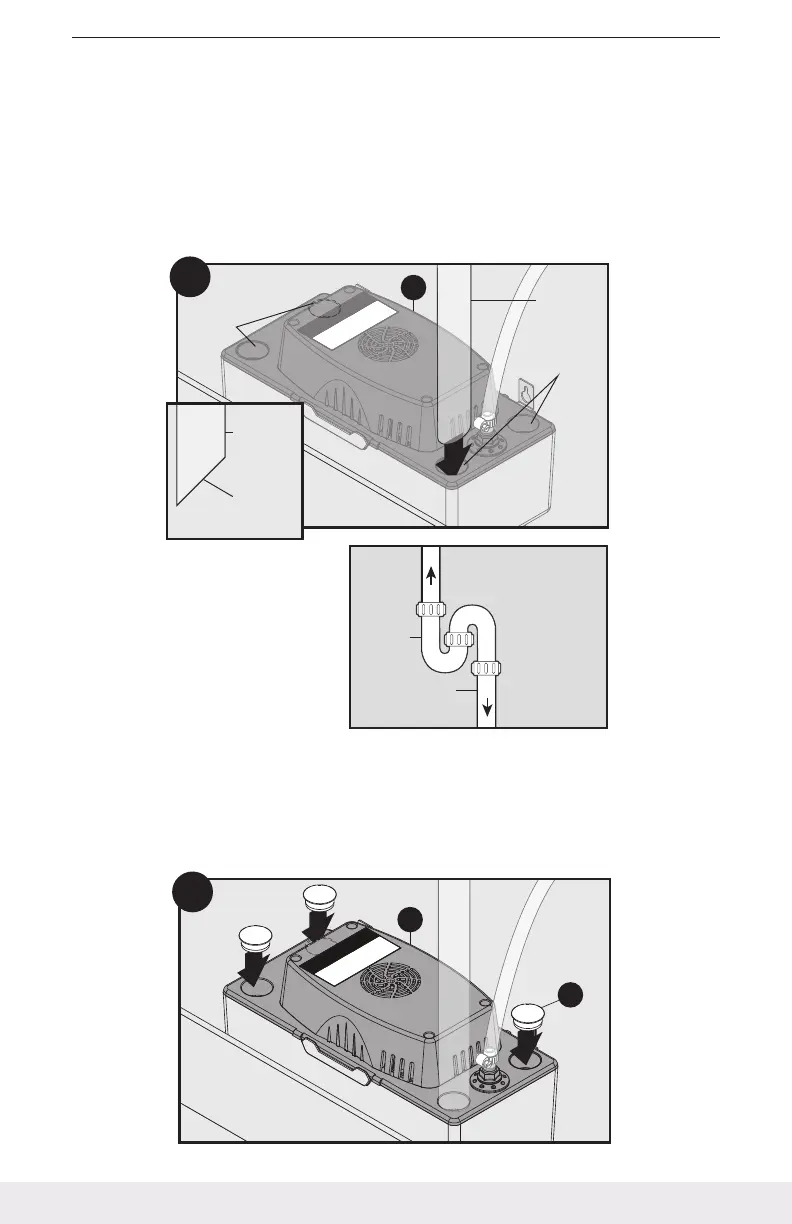

4. INSTALE LAS CONEXIONES DEL TUBO DE ENTRADA
Instale la tubería de drenaje de condensación en uno de los cuatro
oricios de entrada, asegurándose de que la tubería esté recta.
Si instala la bomba a un
humidicador de
condensación, deberá usar
una trampa plástica.
CUBIERTA
5. INSTALE LAS CUBIERTAS DE ENTRADA
Coloque las cubiertas de entrada en los oricios de entrada restantes
de la bomba de condensación.
Inlet holes
Orificios de entrada
Inlet tubing
Tubería de
entrada
Inlet holes
Orificios
de entrada
45˚ angle
ángulo de 45 ˚
Inlet tubing
Tubería de
entrada
4
A
To condensate pump
A la bomba de
condensación
“P” trap
Trampa en P
Condensate drain tubing
Tubería de drenaje de
condensación
To humidifier
Al humidificador de condensación
A
B
5
