ASURITY
TM
CONDENSATE MANAGEMENT PAGE
18
INSTALACIÓN
CONEXIONES ELÉCTRICAS

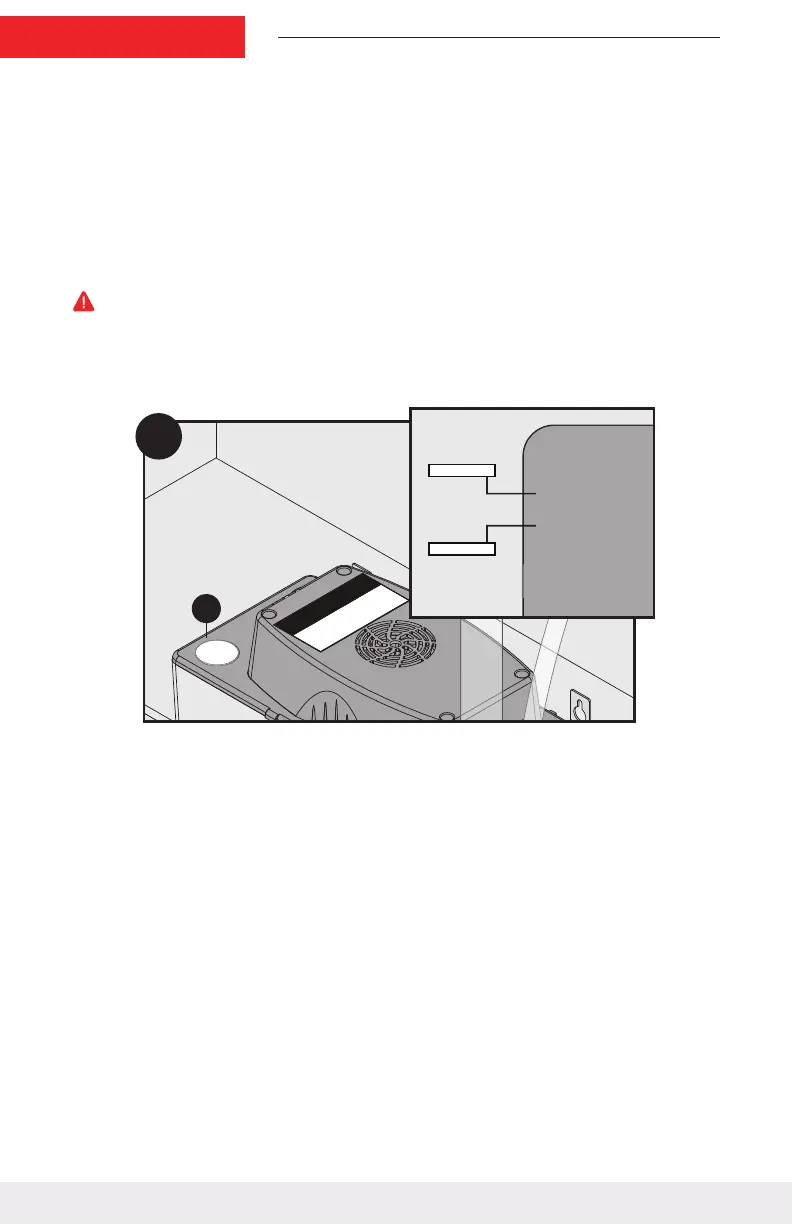

6. Conexión de seguridad del interruptor
Conecte un interruptor de seguridad para desbordes como se
muestra en el diagrama de cableado.
ADVERTENCIA: Riesgo de descarga eléctrica
Asegúrese de que la bomba y el sistema estén apagados antes de
intentar realizar este paso! Si no sigue estas advertencias anulará la
garantía y podría provocar una descarga eléctrica fatal.
YWGR
YWGR
A
6
SYSTEM
T-STAT
Com
Run
OVERFLOW SWITCH
24V 1A Max
Shut-Down Circuit*
Shut-Down Circuit*
*Overflow Switch is normally
closed and opens when a high
water level is detected.
Connect this circuit in series
with the appropriate 24V
shut-down circuit for the
appliance.
Circuito de apagado*
Circuito de apagado*
*El interruptor de desbordamiento
normalmente se cierra y se abre
cuando se detecta un alto nivel de
agua. Conecte este circuito en serie
con el circuito de apagado de 24V
apropiado para el dispositivo..
