dji FPV REMOTE CONTROLLER - Page 9

CHS
7

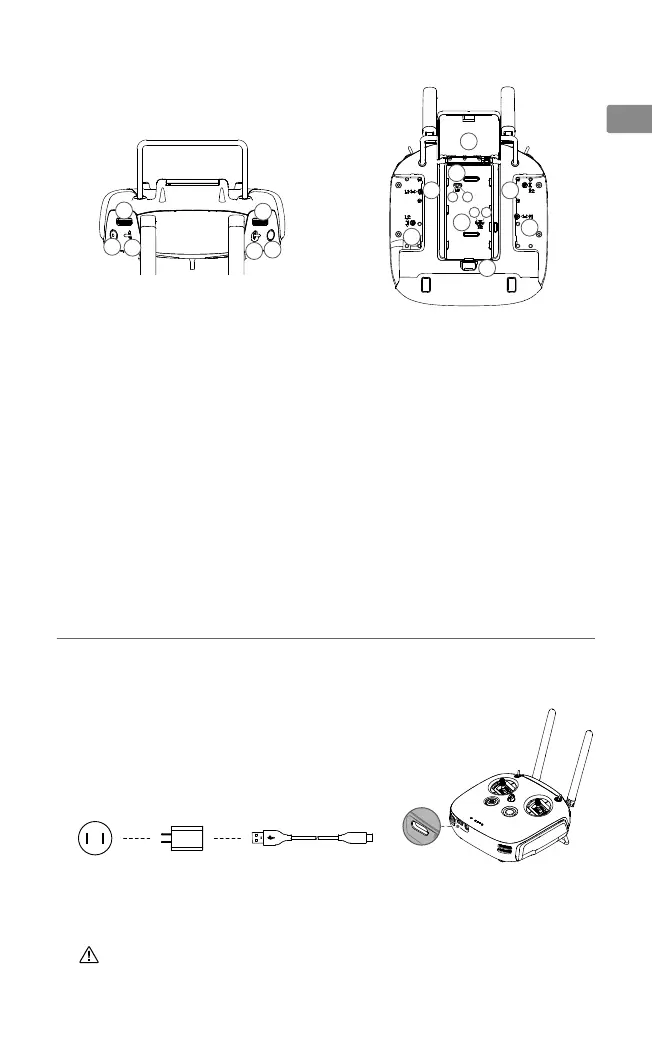

12. 左拨轮
13. 录像按键
14. 三档开关 SA
15. 右拨轮
16. 三档开关 SD
17. 返回按键
18. 右摇杆松紧调节螺丝（左右）
19. 右摇杆松紧调节螺丝（上下）
20. 油门松紧调节螺丝 *（日本手，Mode 1）
a. 棘轮感调节螺丝
b. 顺滑感调节螺丝
21. 油门松紧调节螺丝 *（美国手，Mode 2）
a. 顺滑感调节螺丝
b. 棘轮感调节螺丝
22. 左摇杆松紧调节螺丝（上下）
23. 左摇杆松紧调节螺丝（左右）
24. 电池仓盖
25. 电池仓盖锁扣
* 油门杆的松紧只能由遥控器当前的摇杆操控方式所对应的油门松紧调节螺丝来调节，此时该摇杆对应
的上下方向的松紧调节螺丝无效。
1
2
4
5
6
9
11
12
13
14
15
16
17
18
19
20
21
a
b
22
23
25
24
10
3
7
8
a
b
1. 充 电
首次使用时，务必将电池充满电以激活电池。
遥控器交流电源
（100-240V）
USB 充电器 USB-C 连接线
推荐使用 DJI Goggles RE、RONIN
TM
-S、SPARK
TM
配备的 USB 充电器或其他支持
QC 2.0 快充并符合 FCC/CE 标准的 USB 充电器。
1
2
4
5
6
9
11
12
13
14
15
16
17
18
19
20
21
a
b
22
23
25
24
10
3
7
8
a
b
