DMG Raffaello 2.8 - 2 MONTAGGIO • MOUNTING; Mounting with Studs on 1.5-2 mm Faceplate; Mounting with Studs on Backplate for 1 mm Faceplate

D I S P L A Y
4
2,8"2,8"
2

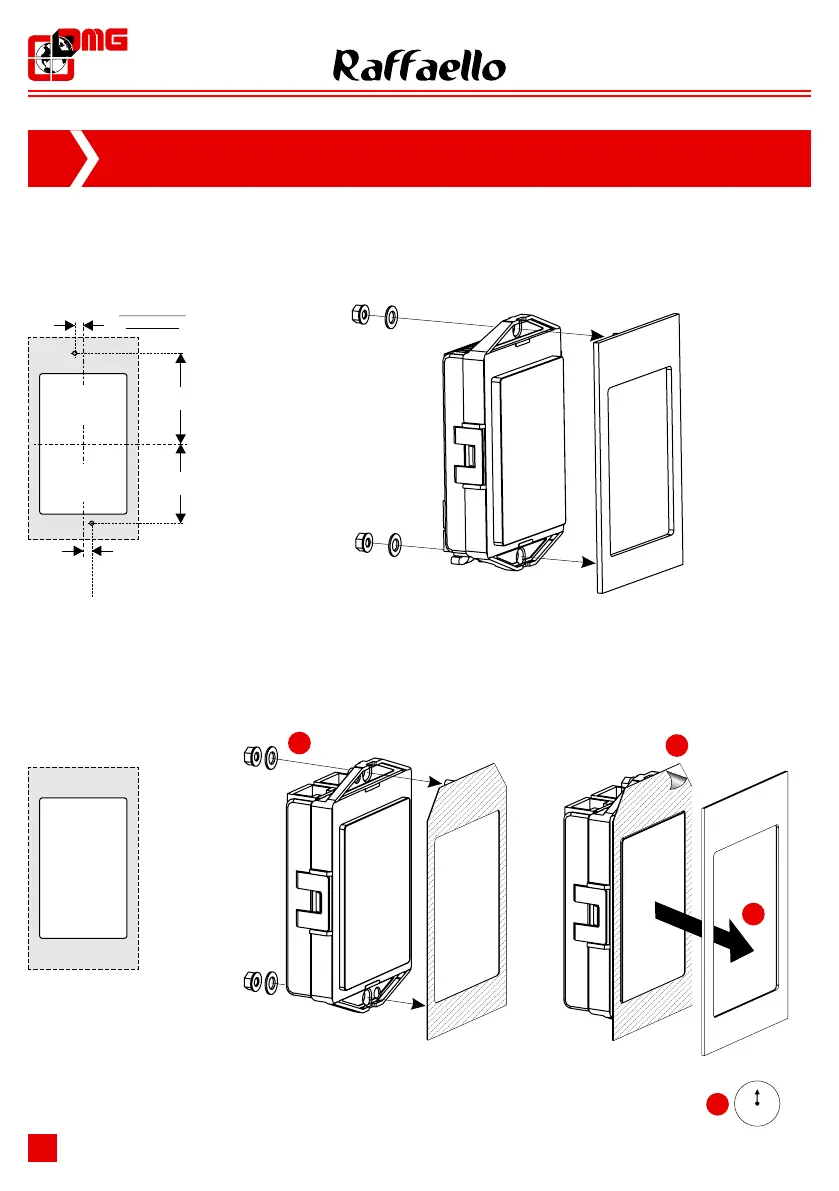

MONTAGGIO • MOUNTING
FICHE DE MONTAGE • MONTAGEANLEITUNG • INSTRUCCIONES DE MONTAJE
Con perni saldati su piastre 1,5÷2 mm
With studs on 1,5÷2 mm faceplate
43,7 mm
Perni / Studs / Goujons
Bolzen / Pernos
M3x8
38,3 mm
Con perni saldati su sottopiastra (per piastre di 1 mm)
With studs on backplate (for 1 mm faceplate)
RIMUOVERE IL BIADESIVO
E SGRASSARE LA PIASTRA
REMOVE THE BIADHESIVE AND
DEGREASE THE FACEPLATE
46,2x60,6 mm
R1,45
Scasso pi
astra
Faceplate cut-out
24h24h
6
3
9
ATTENDERE
AWAIT
1
2
3
4
BACKPLATE
SOTTOPIA
STRA
BACKPLATE
SOTTOPIA
STRA
7 mm
7 mm
Vista frontale
Front view
46,2x60,6 mm
R1,45
Scasso piastra
Faceplate cut-o
ut
