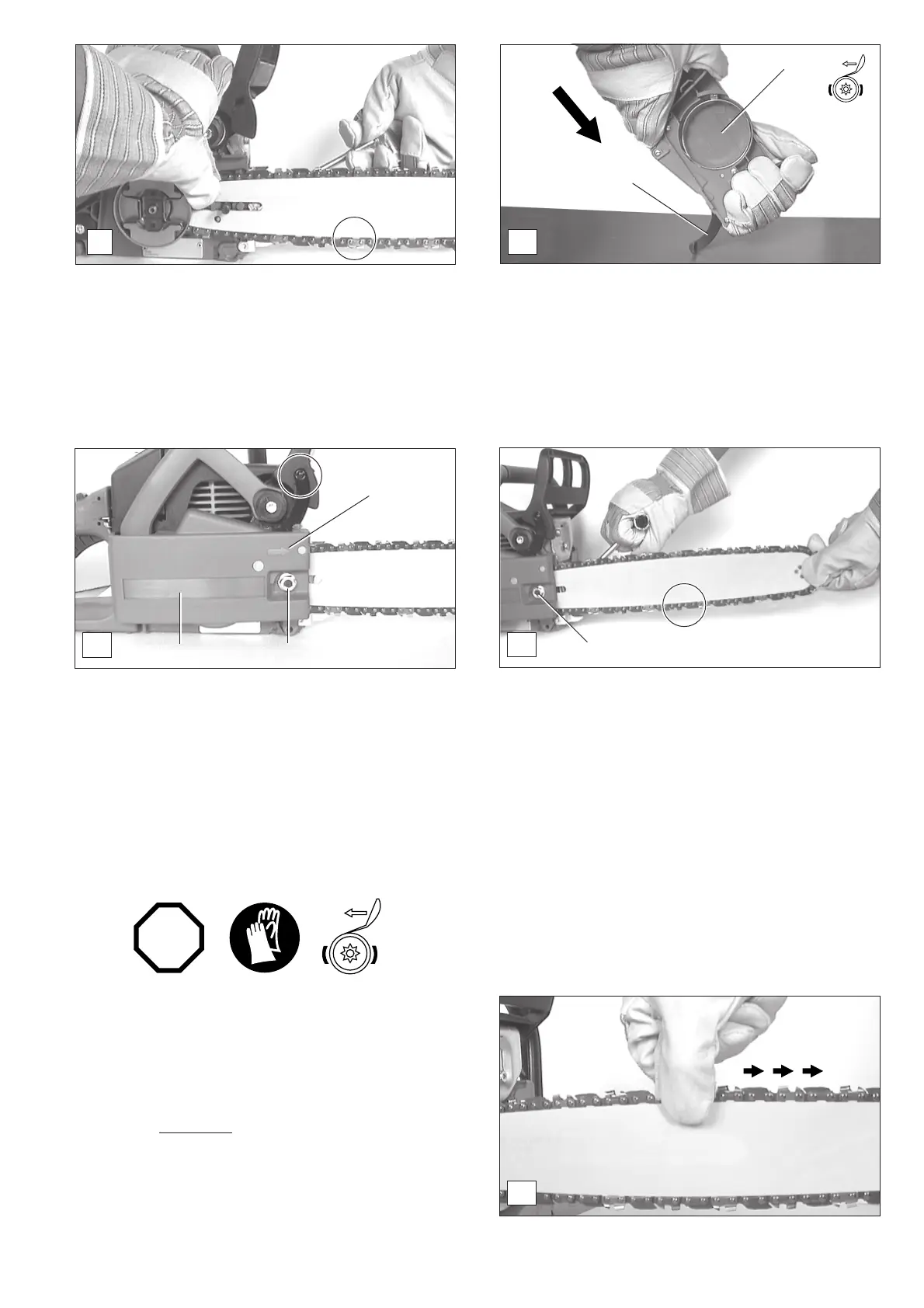

- Tourner le tendeur de chaîne (C/6) vers la droite (sens des
aiguilles d’une montre) jusqu’à ce que la chaîne de sciage
s’enfile dans la rainure de guidage de la face inférieure du
rail-guide (voir cercle). Appuyer avec la main gauche le
rail-guide de la chaîne sur le carter.
REMARQUE :
Si le frein de chaîne de la protection de roue à chaîne démontée
a été enclenché, il doit être resserré avant le montage de la
protection de roue à chaîne.
- Tenir à deux mains la protection de roue à chaîne (H/4)
dans le sens de la flèche, comme le montre la photo H, et
l’appuyer contre un support dur (par exemple une planche)
jusqu’à ce que le levier d’arrêt (H/13) s’enclenche.
I
J
4
3
3
- Remettre la protection de la roue à chaîne (l/4), conduire
l’écrou sur le levier d’arrêt dans le logement sur le protège-
main(voir cercle).
- Serrer les écrous de fixation (I/3) à la main.
REMARQUE :
La flèche (I/14) sur la protection de la roue à chaîne indique
le sens de rotation de la chaîne de sciage.
Tendre la chaîne de sciage
- Relever légèrement la pointe du rail-guide de la chaîne de
sciage et tourner la vis de tension de la chaîne (C/6) vers
la droite (dans le sens des aiguilles d’une montre) jusqu’à
ce que la chaîne s’applique sur la face inférieure du rail (voir
cercle).
- Continuer à relever la pointe du rail-guide et bloquer les
écrous de fixation (J/3) avec la clé combinée.
Contrôle de la tension de la chaîne
- Une tension correcte de la chaîne est réalisée lorsque la
chaîne s’applique sur le rail inférieur et qu’elle peut encore
être légèrement écartée du rail-guide à la main. Ce faisant,
le frein de la chaîne doit être libéré.
- Contrôler fréquemment la tension de la chaîne, les chaînes
neuves ayant tendance à s’allonger !
- Par conséquent, vérifier souvent la tension de la chaîne
le moteur
étant arrêté.
REMARQUE:
Vérifiez souvent la tension de la chaîne, les chaînes ont
tendance à s'allonger pendant l'utilisation. Si vous négligez de
la faire, la chaîne risque de sauter du guide. Il est conseillé
d'utiliser 2 ou 3 chaînes en alternance.
Pour atteindre une usure régulière des rails, on devra retourner
le rail-guide de la chaîne lors du changement de la chaîne.
