6. Installez un support de montage de chaque côté du bac de purge en conservant le même espacement.

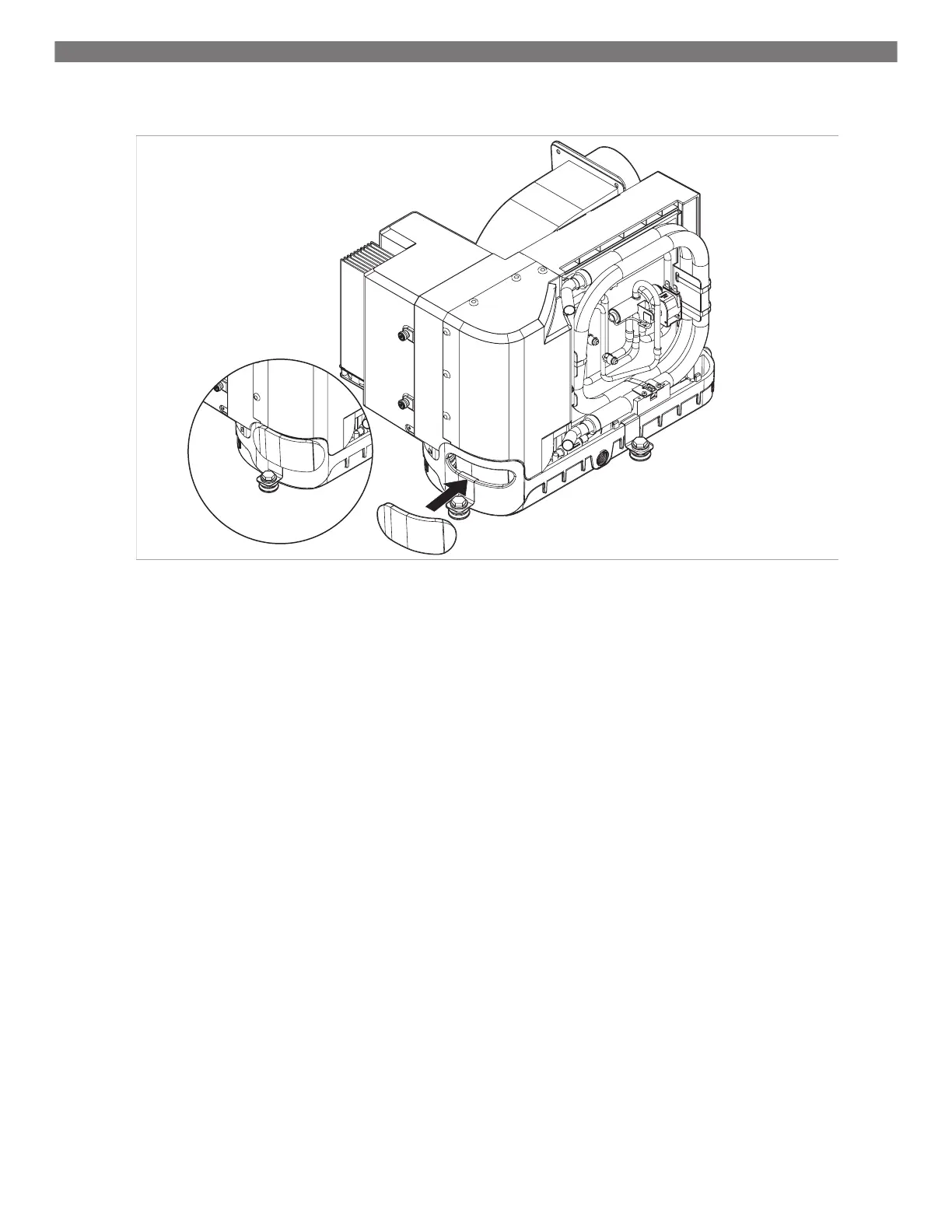

Installation de l’isolant de poignée en mousse sur les systèmes Voyager -
b
1 Isolant de poignée en mousse 3 Bac de purge
2 Ouverture de la poignée
7. Pour les systèmes Voyager:
a) Retirez le film recouvrant le support adhésif de l’isolant de poignée en mousse.
b) Positionnez l’isolant de poignée en mousse de manière à recouvrir complètement l’ouverture de la poignée en orientant le
côté adhésif vers le bac de purge.
c) Appliquez une pression sur le contour de l’ouverture de la poignée pour coller l’isolant de poignée en mousse sur le bac de
purge.
6.2 Installation des conduits
Respectez les conditions suivantes lors de l’installation des conduits:
• Les conduits doivent être dimensionnés de manière appropriée pour votre application.
• L’acheminement des conduits doit être aussi droit, uniforme et tendu que possible, en limitant le nombre de coudes à
90,00 ° et de boucles susceptibles de réduire le flux d’air.
• Fixez solidement le conduit pour éviter qu’il ne s’affaisse.
• N’aplatissez ou ne pliez pas les conduits.
• Coupez les longueurs de conduit excédentaires après l’installation.
• Isolez les conduits lorsqu’ils sont situés dans des zones exposées à une forte chaleur.
• Isolez les conduits lorsqu’ils sont situés dans des zones exposées à une forte chaleur.
• N’acheminez pas les conduits à travers une salle des moteurs ou toute zone où ils pourraient être exposés à des vapeurs ou
des gaz d’échappement dangereux.
Si une boîte de transition est utilisée, la surface totale des conduits d’alimentation en air sortant de la boîte doit être au moins
égale à la surface totale des conduits d’alimentation entrant dans la boîte. Reportez-vous à la section Spécifications à la page
57
