Informations générales Toilette MasterFlush série 7600
2.1 Identification du modèle
L’étiquette d’identification du modèle de toilettes se
trouve sur la base de la toilette, sous le robinet d’eau.
Préparez ces informations avant de contacter Dometic
pour obtenir un service.
Loreasm
Loreasam
Model :
Item :
123456789
PNC :
123456789
Serial :
123456789
SO 1234
1 Exemple d’identification de modèle

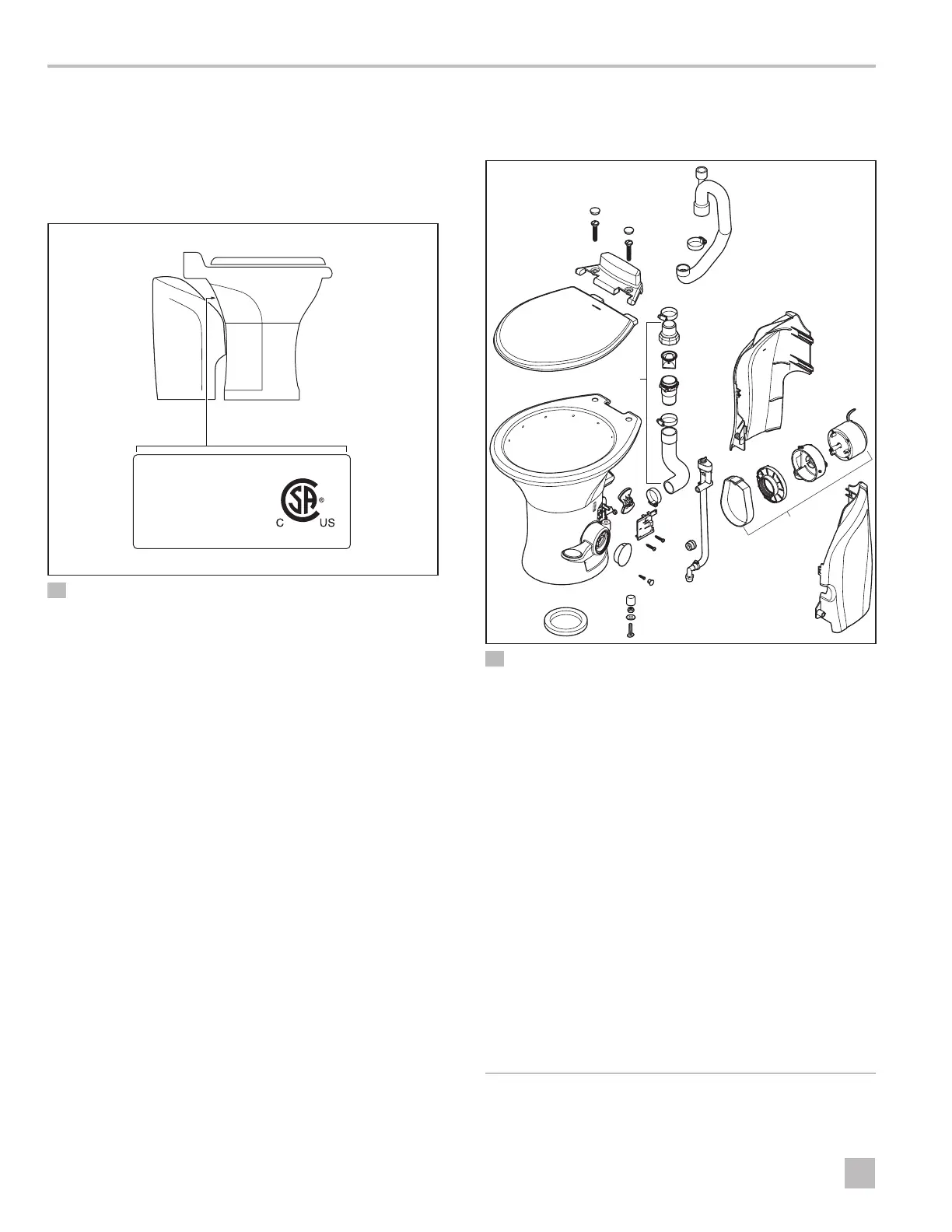

2.2 Emplacements des composants
Cette section identifie les composants de la toilette.
e
w
o
r
t
u
a
g
f
f
d
s
y
i
q
2 Emplacements des composants
q
Valve anti-siphon/
Tube de décharge
supérieur
o
Dispositif anti-
refoulement/Tuyau
d’alimentation de la
cuve
w
Couvercle du
dispositif anti-
refoulement
a
Valve d’eau
e
Siège de toilette
s
Ensemble de
matériel pour le
montage des brides
de plancher
1
r
Cuvette de la toilette
t
Base de la toilette
y
Joint de bride de
plancher
d
Module de régulation
u
Ensemble de pédale
de chasse d’eau
f
Couvercle de la
pompe/base
i
Tuyau de décharge/
Siphon
g
Pompe dilacératrice/
Ensemble de montage
1
Non illustré: ensemble de matériel pour l’option de montage à distance.
