Dometic MasterFlush 7600 Series User Manual

21
FR
Toilette MasterFlush série 7600 Installation
q
e
r
t
w
y

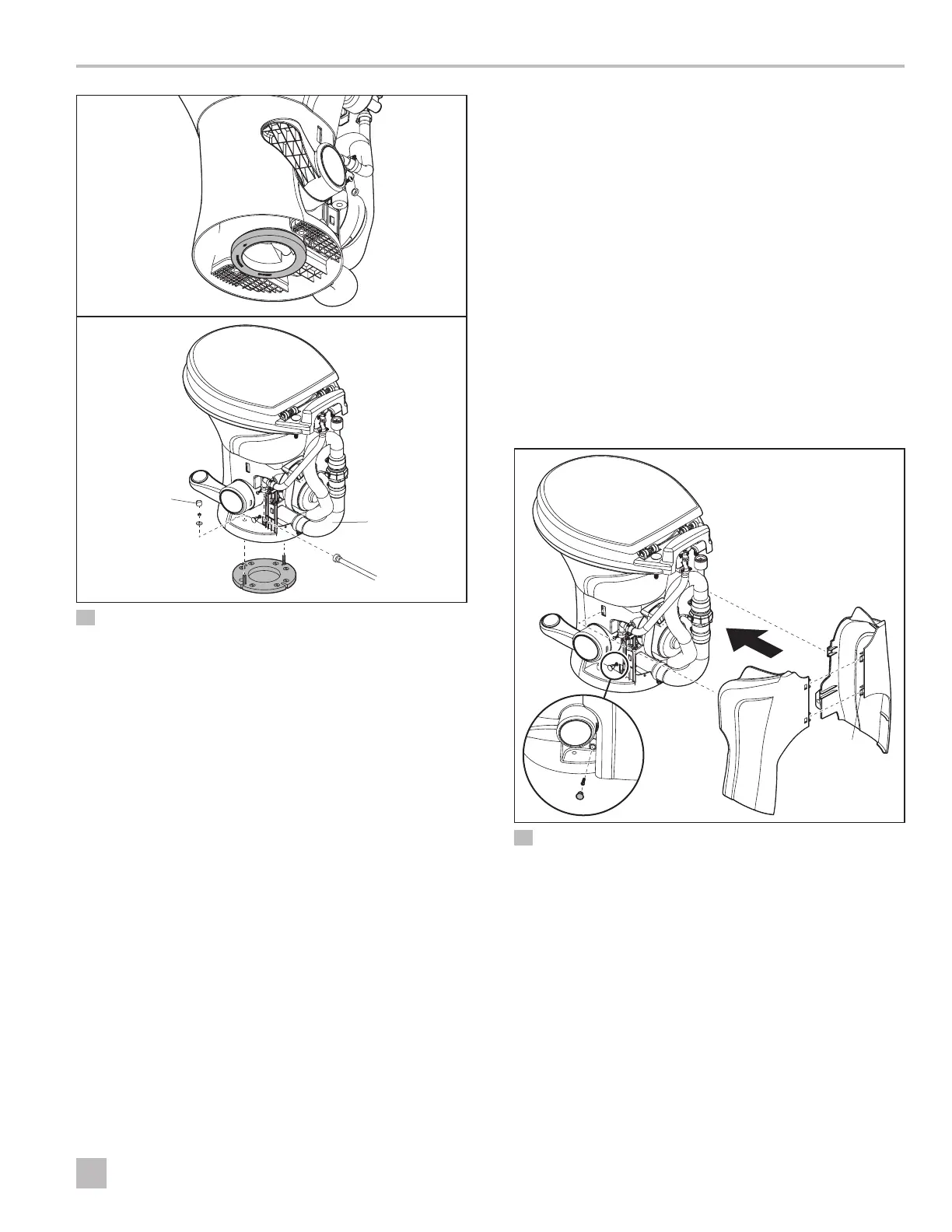

7 Installation de la bride de plancher
q
Joint de bride de
plancher
r
Bride de plancher
w
Couvre-boulons
t
Connecteur
d’alimentation en eau
e
Écrous de montage
et rondelles de
plancher
y
Coude en caoutchouc
noir
5. Vérifiez que le joint de la bride de plancher est installé
sur la base de la toilette.
6. Placez soigneusement la toilette sur la bride de plancher.
7. Alignez les trous de la base de la toilette avec les
boulons en T, tout en abaissant la toilette sur la bride
de plancher.
I
À cette étape, ne posez pas complètement toute la
base de la toilette sur le sol. Le joint de sol doit être
comprimé. Reportez-vous aux étapes suivantes.
8. Installez les écrous et les rondelles de fixation au sol
sur les boulons en T.
9. Serrez les écrous avec précaution à 30 à 40po-lb
(3,4 à 4,5N·m). Lorsqu’elle est serrée, la base doit
être solidement fixée et à plat contre le sol.
10. Fixez les cache-boulons sur les écrous.
11. Reconnectez la ligne d’alimentation en eau et serrez
le raccord à 30 à 40po-lb (3,4 à 4,5 N·m).
12. Branchez l’alimentation électrique des toilettes
selon le diagramme de câblage. Voir la section
«Diagramme de câblage» en page19.
13. Mettez la cuvette de toilette sous tension.
14. Fermez l’arrivée d’eau à la cuvette de toilette.
15. Tirez la chasse d’eau plusieurs fois et vérifiez s’il y a
des fuites.
q
e
w
8 Fixation du couvercle
q
Couvercle de la
pompe/base
e
Vis
w
Languettes de
verrouillage
16. Fixez le couvercle de la pompe/base à la base en
utilisant les vis sur les côtés de la base des toilettes
et en utilisant les languettes de verrouillage sur les
côtés et à l’arrière.
