FR

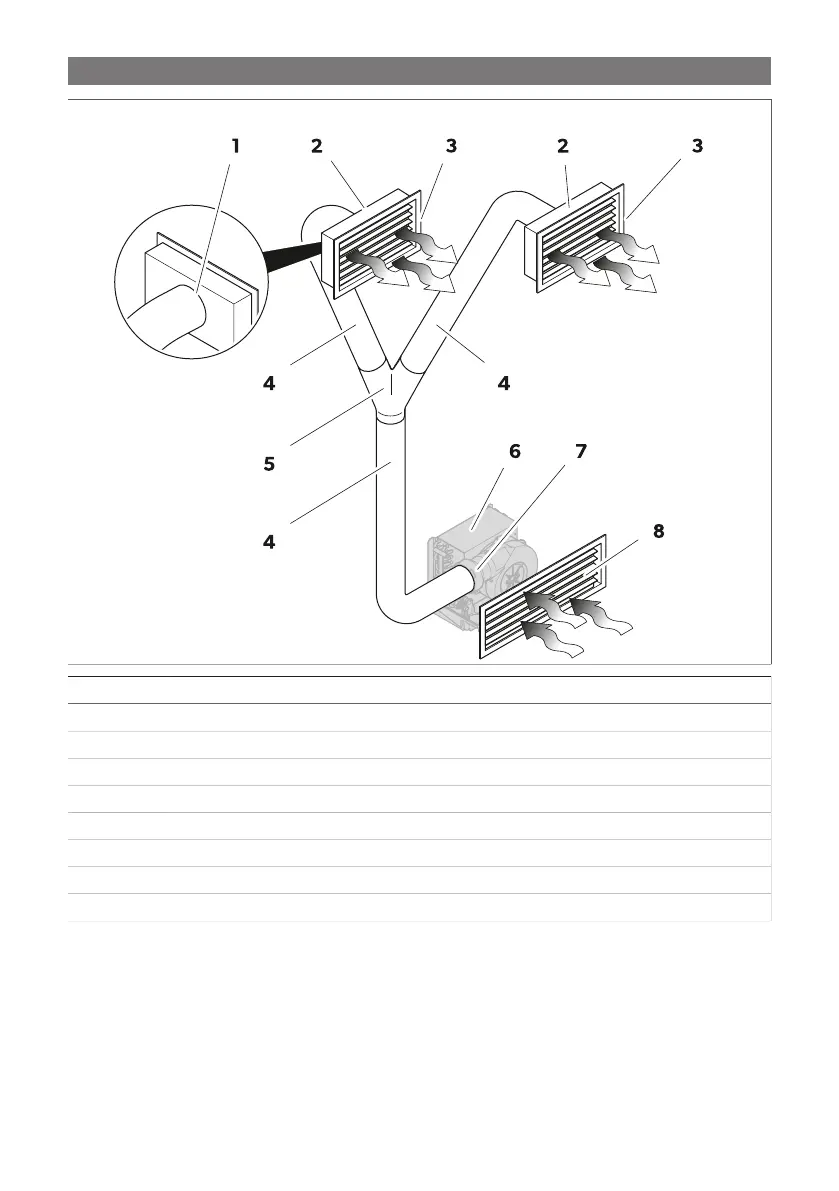

N° Composant
1 Raccord de tuyau
2 Plénum
3 Grille de sortie d’air
4 Tuyau d’alimentation flexible
5 Conduite de transition
6 Serpentin de ventilation
7 Adaptateur de tuyau flexible
8 Grille d’admission d’air
1. Découpez des trous dans la partie supérieure du mur et dans le mur à côté du ventilateur du serpentin de venti-
lation pour les grilles (voir fig. à la page57).
Respectez les dimensions spécifiées (voir Dimensions de la grille à la page68).
2. Installez les grilles.
3. Branchez le serpentin de ventilation sur les flexibles d’alimentation.
Respectez les dimensions spécifiées (voir Dimensions du flexible à la page70).
57
