Dometic RMDT 8505 - Ventilation Par Cheminée de Toit; Hauteurs de Ventilation

15
Montage
Pour la ventilation et l'évacuation des gaz du
four, des cheminées spéciales sont installées
sur le toit.
Utilisez exclusivement la cheminée et les
tuyaux indiqués dans cette notice. Ceux-ci
ont été testés et sont homologués.
ATTENTION!
Les matériaux qui ne résistent pas aux
températures supérieures à 120 C ne doi-
vent pas être placés à côté de la cheminée
et du tuyau d'évacuation des gaz.
ATTENTION!
L'air vicié chaud s'échappe vers l'extérieur de
l'intérieur du four par les fentes d'aération pla-
cées dans la partie frontale.

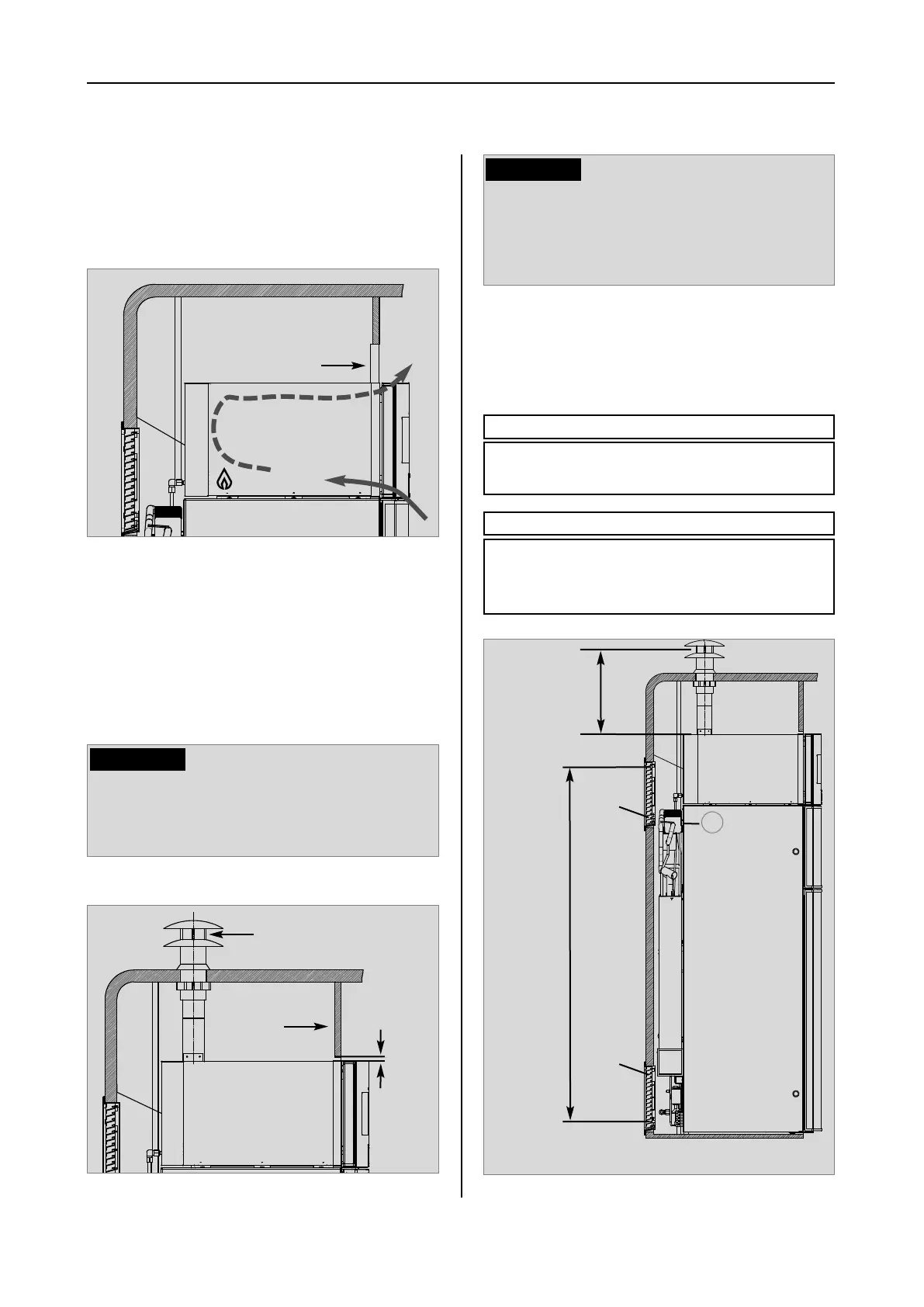

4.3.2.2 Ventilation par cheminée de toit
4.3.3 Hauteur de ventilation
Fig. 20
Hauteur de ventilation minimum
LS300
LS300
H
K
Hauteur de ventilation minimum H
B
Four :
cheminée de toit Truma AK3 250 mm
Hauteur de ventilation minimum H
K
Réfrigérateur :
grille supérieure et
grille inférieure LS300 1400 - 1500 mm
H
B
1
Détails relatifs à l'aération du four vers
l'intérieur
Fig. 18
Fig. 19
Cheminée de toit
Truma AK3
Grille d'aération
brûleur à gaz
air vicié
amenée d'air
Cache / grille
amovible
10 mm
