DoorHan CV01 Manual

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
БЛОКА УПРАВЛЕНИЯ CV01
1. НАЗНАЧЕНИЕ
Устройство управления (УУ) DoorHan CV01 предназначе
но для дистанционного и ста ционарного управления:
 электрозамками;
 электроприводами гаражных ворот;
 электроприводами солнцезащитных маркиз, оконных
и дверных роллет;
 освещением в помещении.
Применяется также для совмещения пультов DoorHan с при
водами других фирм и автоматизации различных приборов.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПОШАГОВОЕ УПРАВЛЕНИЕ
Управление устройством:
 с пульта ДУ: «открытие» – «стоп» – «закрытие» – «стоп»;
 с выключателя: «открытие» – «стоп» – «закрытие» – «стоп».
3. МОНТАЖ
1. Извлеките УУ из защитной упаковки. Снимите крышку
корпуса УУ при помощи отвертки.
2. Аккуратно открутите два крепежных винта платы УУ
и извлеките его из корпуса.
3. Выполните электрическое подключение согласно схеме
(рис. 1, 2, 3).
4. Закрепите плату УУ в корпусе и закройте крышкой.
При монтаже обеспечьте максимальную защиту уст
ройства от пыли и влаги. Для под ключения мон тажных про
водов по возможности используйте монтажные от верстия
со стороны клеммной колодки (но не свер ху), предвари
тельно аккуратно проткнув резиновые заглушки шилом или
тонкой отверткой, чтобы мембрана плотно облегала встав
ленные провода.
Внимание!
 Минимальное расстояние УУ от земли — 50 см.
 Минимальное расстояние между соседними УУ — 20 см.
 Для лучшего приема радиосигнала рекомендуется вы 
водить антенну приемника из корпуса.
4. ПРОГРАММИРОВАНИЕ
РЕЖИМЫ РАБОТЫ УУ
1. Режим ожидания
Включение блока в электросеть переводит устройство в
режим ожидания, в котором оно будет находиться до по
Напряжение питания 220 В, 50 Гц
Максимально допустимый коммутируемый ток, не более 5 А
Максимальное коммутируемое напряжение 220 ±10 В
Номинальный ток срабатывания предохранителя 4 А
Количество управляемых электроприводов 1
Габариты 98 × 98 × 56 мм
Масса, не более 400 г
Температура окружающей среды по ГОСТ 15150 40...+70 °С
Класс электрозащиты по ГОСТ 27570 II
ВНЕШНИЙ ПРИЕМНИК
подк
лючение
питания лампы
ЛАМПА НАКАЛИВАНИЯ
–12 В + COM NO
–12 В+
11
12
3
P2
F1
встроенный
приемник
TR1
DoorHan
cv_
p
wr
up
dwn
P3
T
P
VR1
N L1
L1
N
220 В, 50 Гц
220
В
4
56
7
8
910
12 13 14
N
ВНЕШНИЙ ПРИEМНИК
ВЫКЛЮЧАТЕЛЬ
для управления включения
в определенную сто
рон
у
–12 В + COM NO
–12 В+
11
12
3
P2
F1
встроенный
приемник
TR1
DoorHan
cv
_
pwr
up
dwn
P3
TP
VR1
N L1
N
L1
N
220 В, 50 Гц
220 В
4
56
7
8
910
12 13 14
ВНЕШНИЙ ПРИЕМНИК
ЭЛЕКТРОЗАМОК
–12 В + COM NO
–12 В+
11
12
3
P2
F1
встроенный
приемник
TR1
DoorHan
cv_
p
wr
up
dwn
P3
T
P
VR1
N L1
~220 В, 50 Гц
220
В
4
56
7
8
910
12 13 14
AC 12 В
трансформатор
220×12, 15 Вт

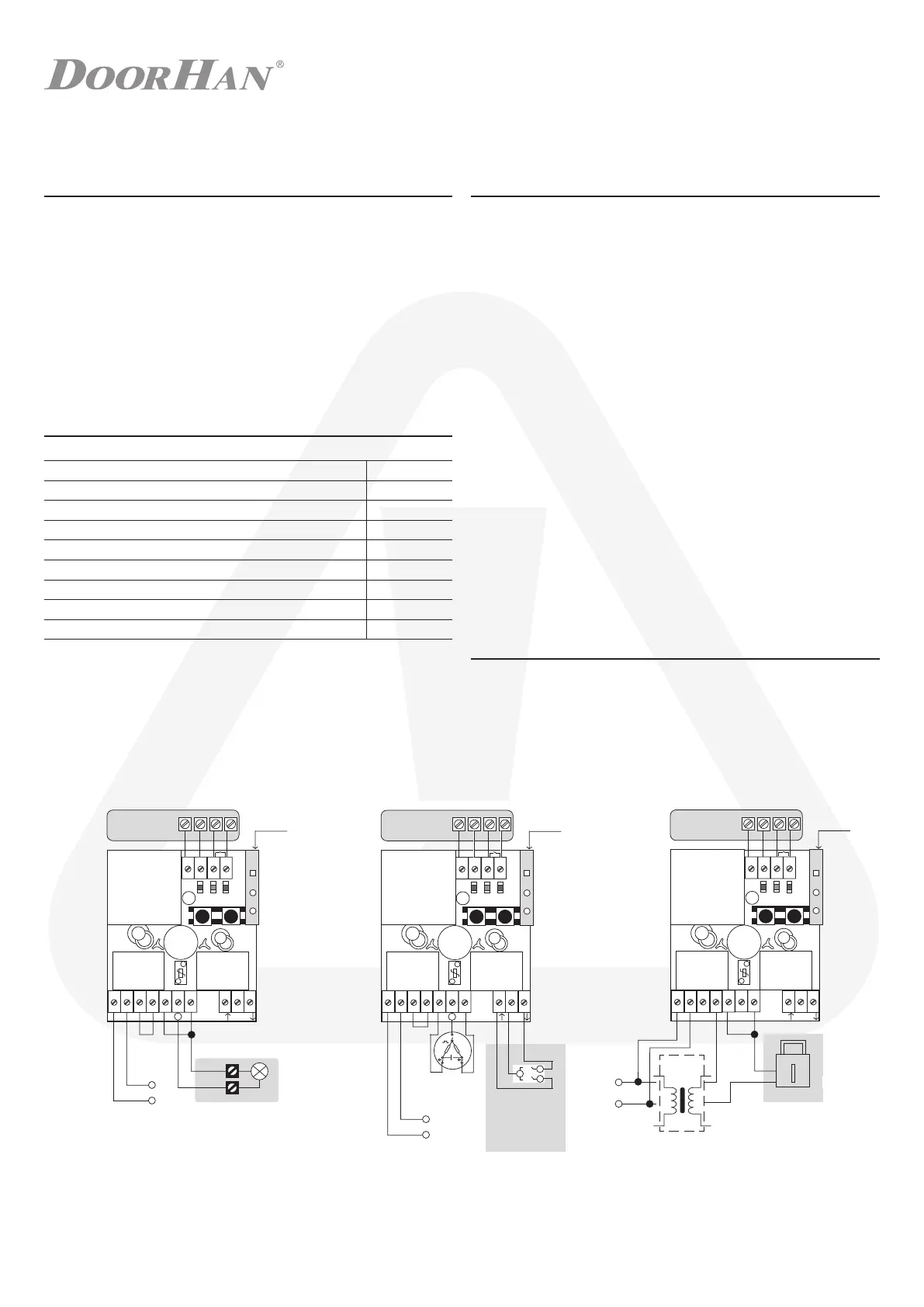

Рис. 1. Пример схемы подключения
освещения и внешнего радиоуправления
к DoorHan CV01
Рис. 2. Схема подключения двигателя
рольставни и внешнего радиоуправления
к DoorHan CV01
Рис. 3. Схема подключения электрозамка
2

DoorHan CV01 Specifications

General

Brand	DoorHan
Model	CV01
Category	Control Unit
Language	English
