Dorma 8900 Series - Page 7

Right Hand (RH) Door
Left Hand (LH) Door
08279911
7 of 13
07/09
4
4
5
5

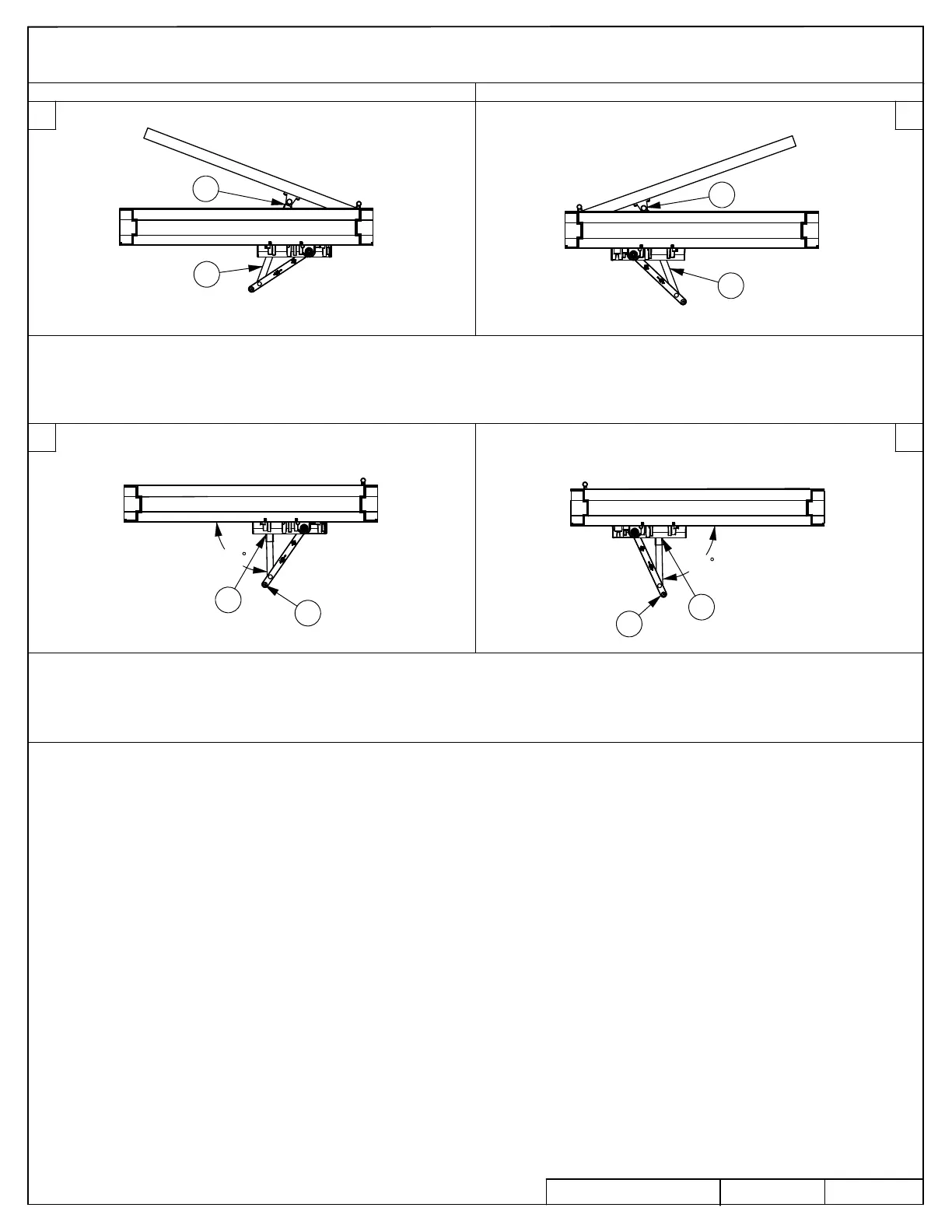

Install connecting arm screw and bumper assembly.
Slide main & connecting arm assembly into bar & shoe assembly.
8900 ISJ TOP JAMB / MARCO SUPERIOR / LINTEAU SUPÉRIEUR
INS NO.
PAGE
Rev.
RH
RH
9
10
100
9
10
100
2
3
LH
LH
2
3
Deslice el brazo principal y secundario hacia ensamble del sujetador y la barra.
Glisser le bras à l’intérieur de l’ensemble barre et sabot.
Atornille y ajuste el cojinete al brazo principal.
Installer l’ensemble de vis et l’amortisseur du bras.
