Zdalny czujnik, instrukcja instalacji
Warunkiem użytkowania Dräger Polytron 7000 ze zdalnym czujnikiem jest dokładna
znajomość instrukcji obsługi Dräger Polytron 7000!
Zastosowanie
Adapter zdalnego czujnika - Remote Sensor Adapter Polytron 7000 – 83 17 275:
— Do zewnętrznej instalacji czujnika w miejscu pomiarowym w odległości do 30 m od
miejsca instalacji przekaźnika Polytron 7000.
Wraz z:
— zdalnym przewodem + wtyczką 5 m Polytron 7000 – 83 17 270,
— zdalnym przewodem + wtyczką 15 m Polytron 7000 – 83 17 998,
— zdalnym przewodem + wtyczką 30 m Polytron 7000 – 83 17 999:
Przy korzystaniu ze zdalnego adaptera + czujnika w przekaźniku zainstalowanym
zgodnie z kategorią urządzeń 3:
Przy korzystaniu ze zdalnego adaptera + czujnika w przekaźniku zainstalowanym bez
ochrony przed wybuchem:

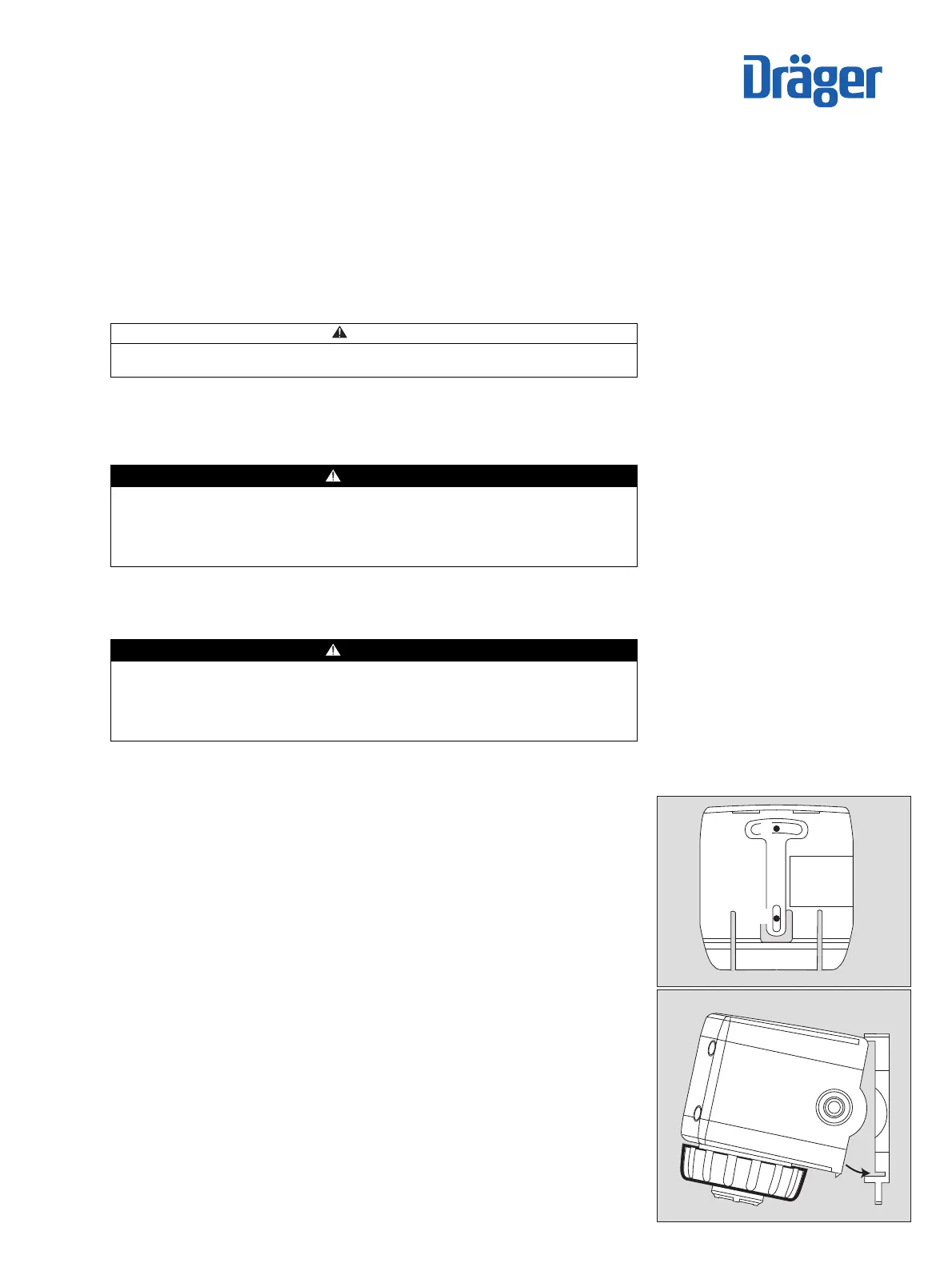

Mocowanie ścienne
1 Wykonać otwory mocowań płyty montażowej (szablon otworów: patrz jasnoszara
ilustracja na stronie 2). Odstępy między otworami: 50 ±4 mm.
 Przykręcić płytę montażową zdalnego czujnika w przewidzianej do tego celu pozycji.
2 Założyć obudowę czujnika na płytę montażową, aż do jej zablokowania.
Instalacja czujnika
3 Odkręcić pierścień bagnetowy z przekaźnika i usunąć zaślepkę.
 Wyjąć czujnik z opakowania.
 Włożyć czujnik w otwór, napis Dräger powinien wskazywać do przodu.
 Czujnik zabezpieczyć przy pomocy pierścienia bagnetowego.
OSTROŻNIE
Długość przewodu zdalnego adaptera może zostać skrócona po stronie wtyczki.
Przedłużenie przewodu, lub jego wymiana na inny, dłuższy przewód jest zabronione!
OSTRZEŻENIE
Zagrożenie wybuchem!
Oznaczenie kategorii 1 umieszczone w przewidzianym do tego miejscu należy
koniecznie usunąć z przekaźnika. Akcesoria po ich pierwszym uruchomieniu według
takiej instalacji nie mogą być już wykorzystywane w obszarach zagrożenia wybuchem
strefy 0 i strefy 1 (kategoria urządzeń 1 lub 2)!
OSTRZEŻENIE
Zagrożenie wybuchem!
Oznaczenie ochrony przeciwwybuchowej należy bezwzględnie usunąć z tabliczki
znamionowej. Akcesoria po ich pierwszym uruchomieniu według takiej instalacji nie
mogą być już instalowane w obszarach zagrożenia wybuchem! Zagrożenie
wybuchem!
001237611.eps
1
1
002237611.eps
2
3
