Capteur distant, instructions d’installation
L’utilisation du Dräger Polytron 7000 avec le capteur distant suppose la connaissance et
l'observation exactes de la notice d’utilisation du Dräger Polytron 7000!
Champ d’application
Adaptateur pour capteur distant Polytron 7000 – 83 17 275:
— Pour l’installation externe du capteur en un point de mesure à une distance
maximale de 30 m du lieu d’installation du transmetteur Polytron 7000.
Avec:
— Câble distant + fiche 5 m Polytron 7000 – 83 17 270,
— Câble distant + fiche 15 m Polytron 7000 – 83 17 998,
— Câble distant + fiche 30 m Polytron 7000 – 83 17 999:
En cas d’utilisation de l’adaptateur distant et du capteur sur un transmetteur installé
conformément à la catégorie d’appareil 3:
En cas d’utilisation de l’adaptateur distant et du capteur sur un transmetteur non
installé selon les normes antidéflagrantes:

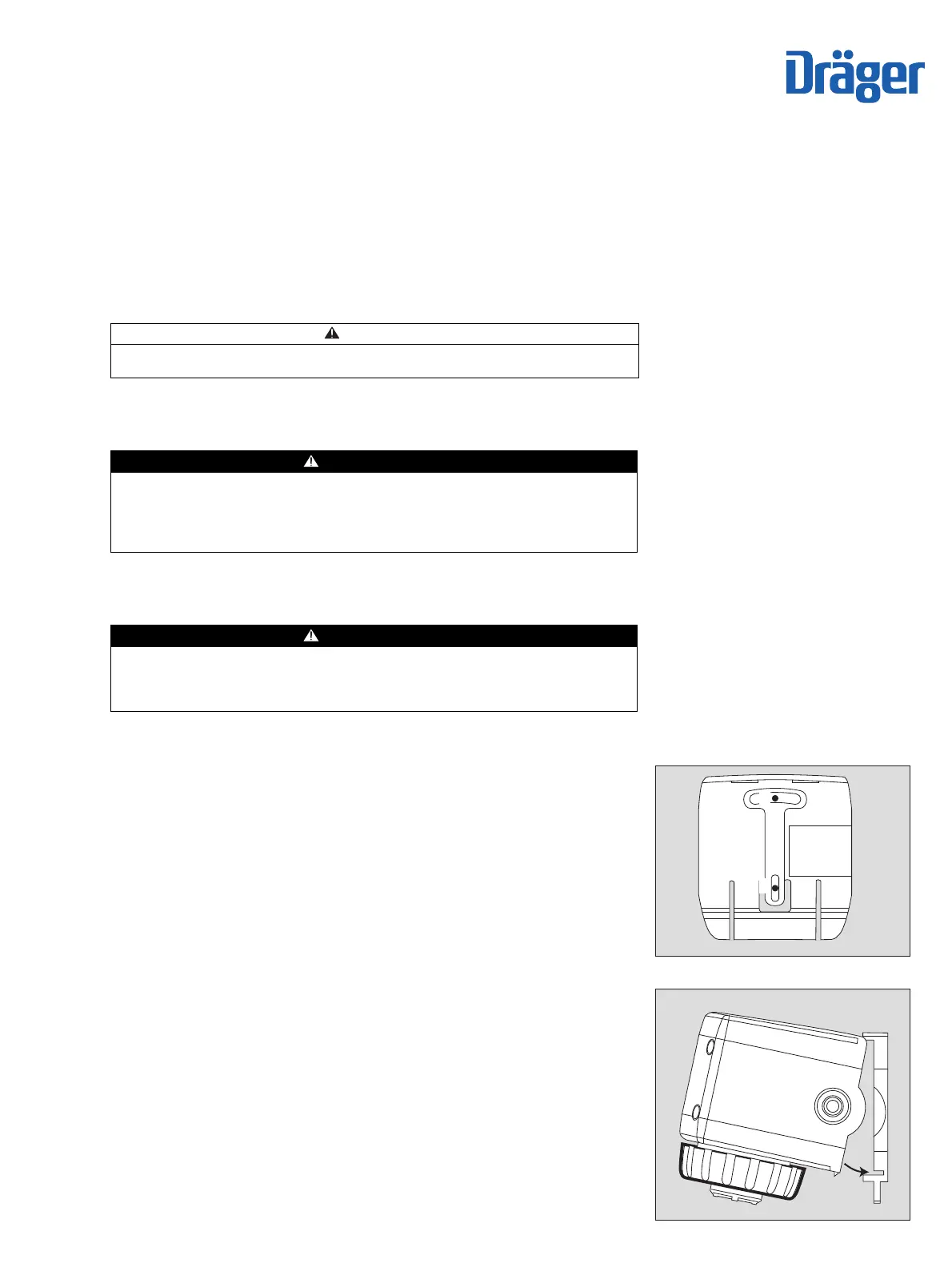

Fixation murale
1 Réaliser les trous de fixation pour la plaque de montage (gabarit de perçage: voir le
dessin gris clair à la page 2). Distance entre les trous: 50 ±4 mm.
 Visser la plaque de montage du capteur distant à l’endroit prévu.
2
Poser le boîtier du capteur distant sur la plaque de montage jusqu’à l’enclenchement.
Installation du capteur
3 Dévisser l’anneau à baïonnette du transmetteur et retirer la plaque d’obturation.
 Sortir le capteur de son emballage.
 Insérer le capteur dans l’orifice avec le marquage Dräger sur le capteur dirigé vers
l’avant.
 Bloquer le capteur avec l’anneau à baïonnette.
ATTENTION
Le câble de l’adaptateur distant peut être raccourci du côté de la fiche. Il est interdit de
prolonger le câble et de le remplacer par un autre câble!
AVERTISSEMENT
Risque d’explosion!
l faut impérativement retirer le marquage catégorie 1 du transmetteur à l’endroit
prévu. Après la première utilisation suite à cette installation, l’accessoire ne doit
plus être utilisé dans les environnements explosibles de Zone 0 ou Zone 1
(catégorie d’appareil 1 ou 2)!
AVERTISSEMENT
Risque d’explosion!
l faut impérativement retirer de la plaque signalétique le marquage indiquant la
protection antidéflagrante. Après la première utilisation suite à cette installation,
l’accessoire ne doit plus être installé dans les environnements explosibles!
001237611.eps
1
1
002237611.eps
2
3
