Dräger Polytron 7000 Manual

Sensor remoto, Instrucciones de instalación
El manejo del Dräger Polytron 7000 con el sensor remoto requiere que se conozcan por
completo y respeten estrictamente las Instrucciones de empleo del Dräger Polytron 7000!
Uso previsto
Adaptador para sensor remoto Polytron 7000 – 83 17 275:
— Para la instalación externa del sensor en un lugar de medición situado a un máximo
de 30þm de distancia del lugar de instalación del transmisor Polytron 7000.
Con:
— Cable remoto + conector de 5 m Polytron 7000 – 83 17 270,
— Cable remoto + conector de 15 m Polytron 7000 – 83 17 998,
— Cable remoto + conector de 30 m Polytron 7000 – 83 17 999:
Si el adaptador remoto y el sensor remoto se utilizan en un transmisor instalado de
acuerdo con la categoría de aparato 3:
Si el adaptador remoto y el sensor remoto se utilizan en un transmisor instalado en
áreas sin peligro de explosión:

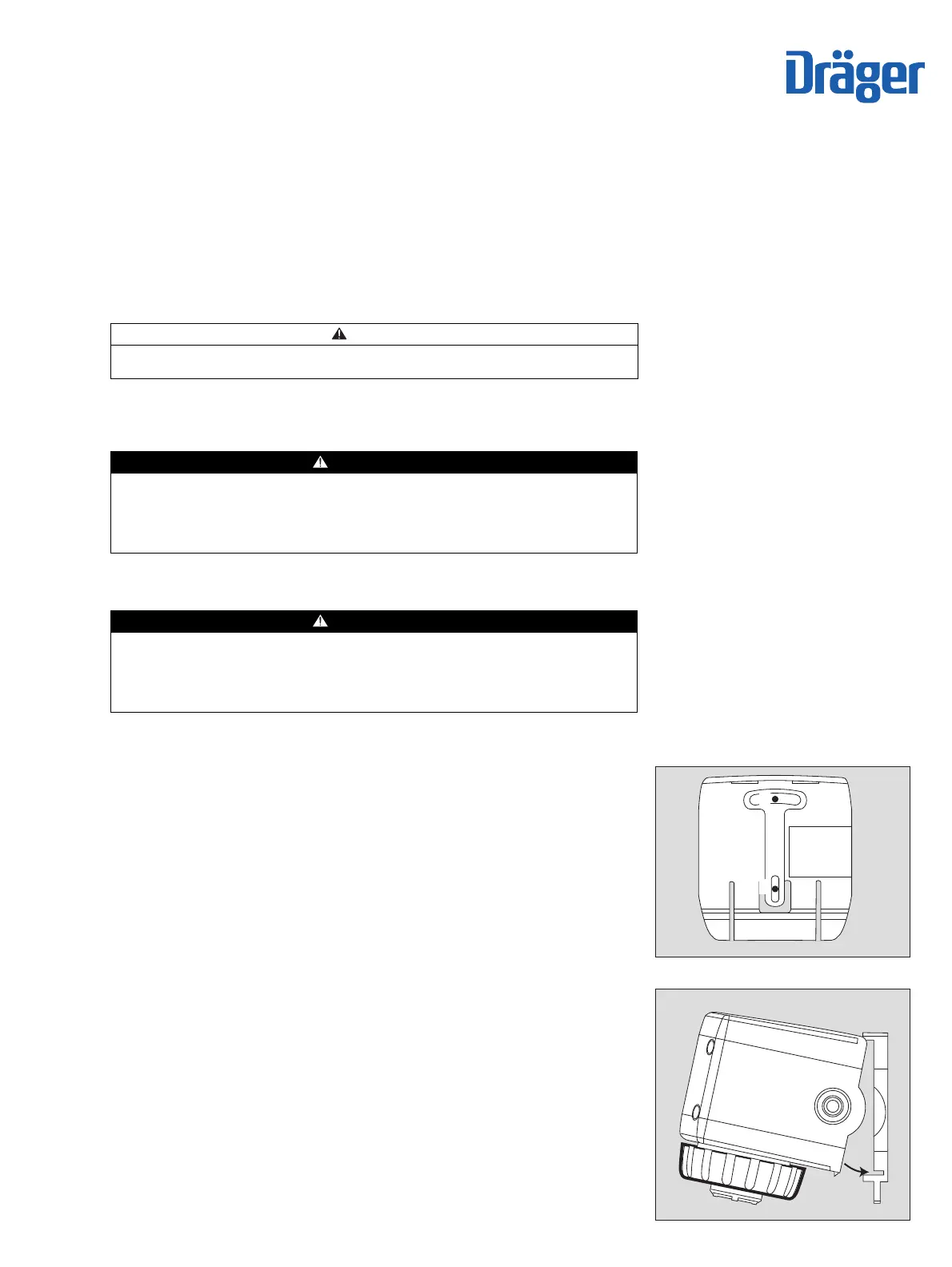

Montaje en la pared
1 Taladrar los orificios de fijación para la placa de montaje (plantilla de taladro: véase
la ilustración gris clara en la página 2). Distancia entre los orificios: 50 ±4 mm.
 Atornillar la placa de montaje del sensor remoto en la posición prevista.
2 Colocar la carcasa del sensor remoto sobre la placa de montaje, hasta que se
enganche.
Instalación del sensor
3 Destornillar el anillo de bayoneta del transmisor y retirar el disco ciego.
 Extraer el sensor del embalaje.
 Introducir el sensor en la abertura, con el logotipo de Dräger mirando hacia delante.
 Fijar el sensor con el anillo de bayoneta.
CUIDADO
La longitud de cable del adaptador remoto puede acortarse por el lado del conector.
No está permitido prolongar el cable o sustituirlo por otro cable distinto!
ADVERTENCIA
¡Peligro de explosión!
Retirar la marca de Categoría 1 del lugar previsto del transmisor. Cuando se ha
utilizado por primera vez tras haber sido instalado según lo descrito en estas
instrucciones, el accesorio no debe ser instalado en áreas de peligro de explosión
de la zona 0 y la zona 1 (Categoría de aparato 1 o 2).
ADVERTENCIA
¡Peligro de explosión!
Retirar de la placa de características las marcas de protección contra explosiones.
Cuando se ha utilizado por primera vez tras haber sido instalado según lo descrito
en estas instrucciones, el accesorio no debe ser instalado en áreas de peligro de
explosión.
001237611.eps
1
1
002237611.eps
2
3
