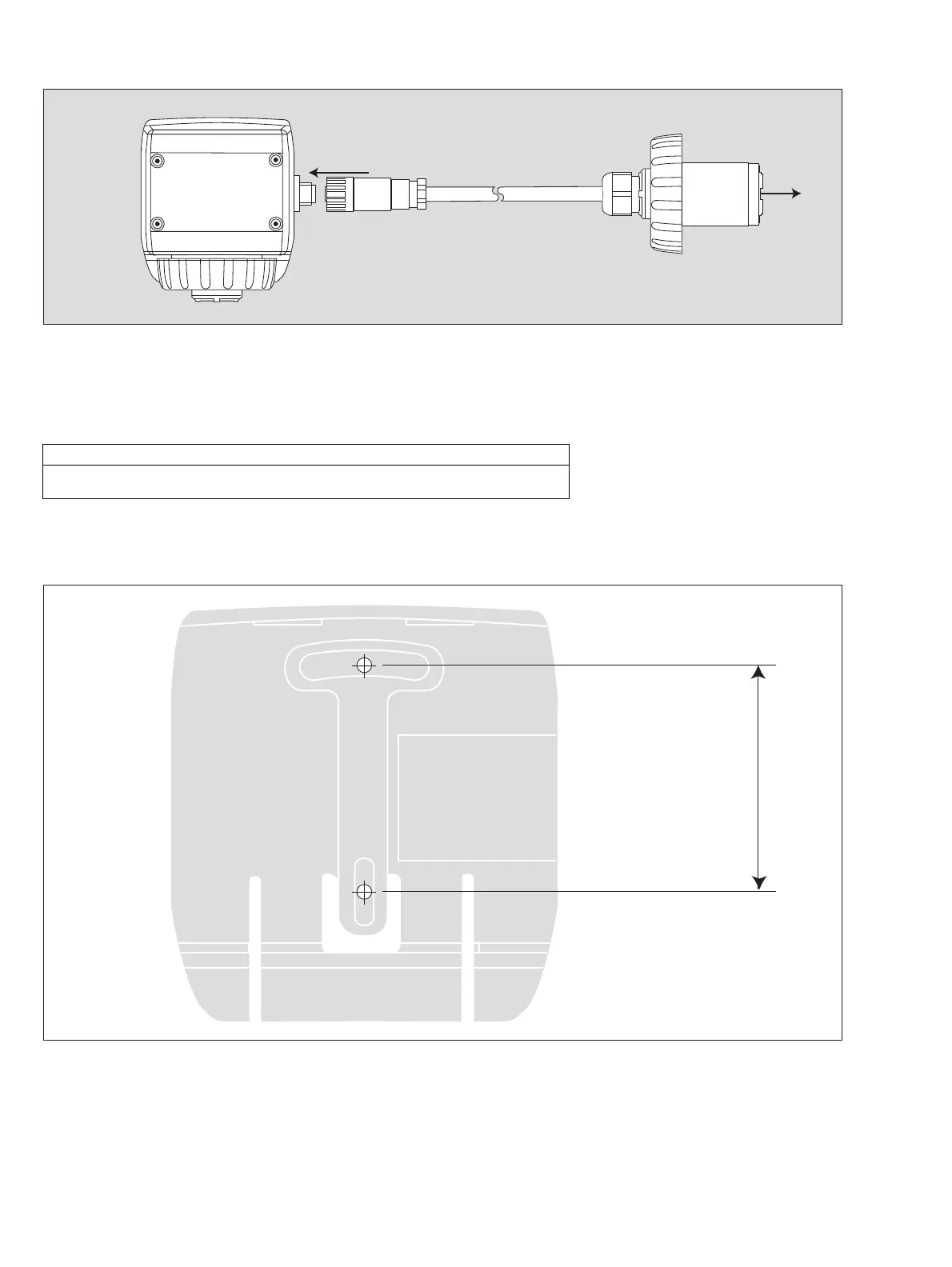

Liaison avec le Dräger Polytron 7000
4 Raccorder la fiche de l’adaptateur distant (câble de longueur 5, 15 ou 30 m) au
boîtier et le bloquer en tournant la bague dans le sens des aiguilles d’une montre.
5 Insérer le capteur dans l’orifice du transmetteur Dräger Polytron 7000 avec le
marquage Dräger sur le capteur dirigé vers l’avant.
6 Bloquer l’adaptateur du capteur avec l’anneau à baïonnette.
Plan de perçage
REMARQUE
Le capteur distant est détecté automatiquement par le transmetteur. Aucune autre
opération n’est nécessaire pour l’installation.
003237611.eps
4
5
6
50 ±4 mm
00423761_1.eps
90 23 761 - MA 4683.105 fr
© Dräger Safety AG & Co. KGaA
Edition 05 - March 2013 (Edition 01 - September 2003)
Subject to alteration
