Dräger Polytron 7000 Manual

Remote sensor, installatie-instructie
Het gebruik van de Dräger Polytron 7000 in verband met de Remote sensor veronderstelt de
precieze kennis en het naleven van deze gebruiksaanwijzing Dräger Polytron 7000!
Doelmatig gebruik
Remote Sensor adapter Polytron 7000 – 83 17 275:
— Voor de externe montage van de sensor op een meetplek op een afstand van
max. 30 m naar de installatieplek van de Polytron 7000 transmitter.
Met:
— Remote kabel + connector 5 m Polytron 7000 – 83 17 270,
— Remote kabel + connector 15 m Polytron 7000 – 83 17 998,
— Remote kabel + connector 30 m Polytron 7000 – 83 17 999:
Als u gebruik maakt van de Remote adapter + Remote sensor die aangesloten zijn op
een transmitter die niet explosiebeveiligd geïnstalleerd is:
Als u gebruik maakt van de Remote adapter + Remote sensor die aangesloten zijn op
een transmitter die niet explosiebeveiligd geïnstalleerd is:

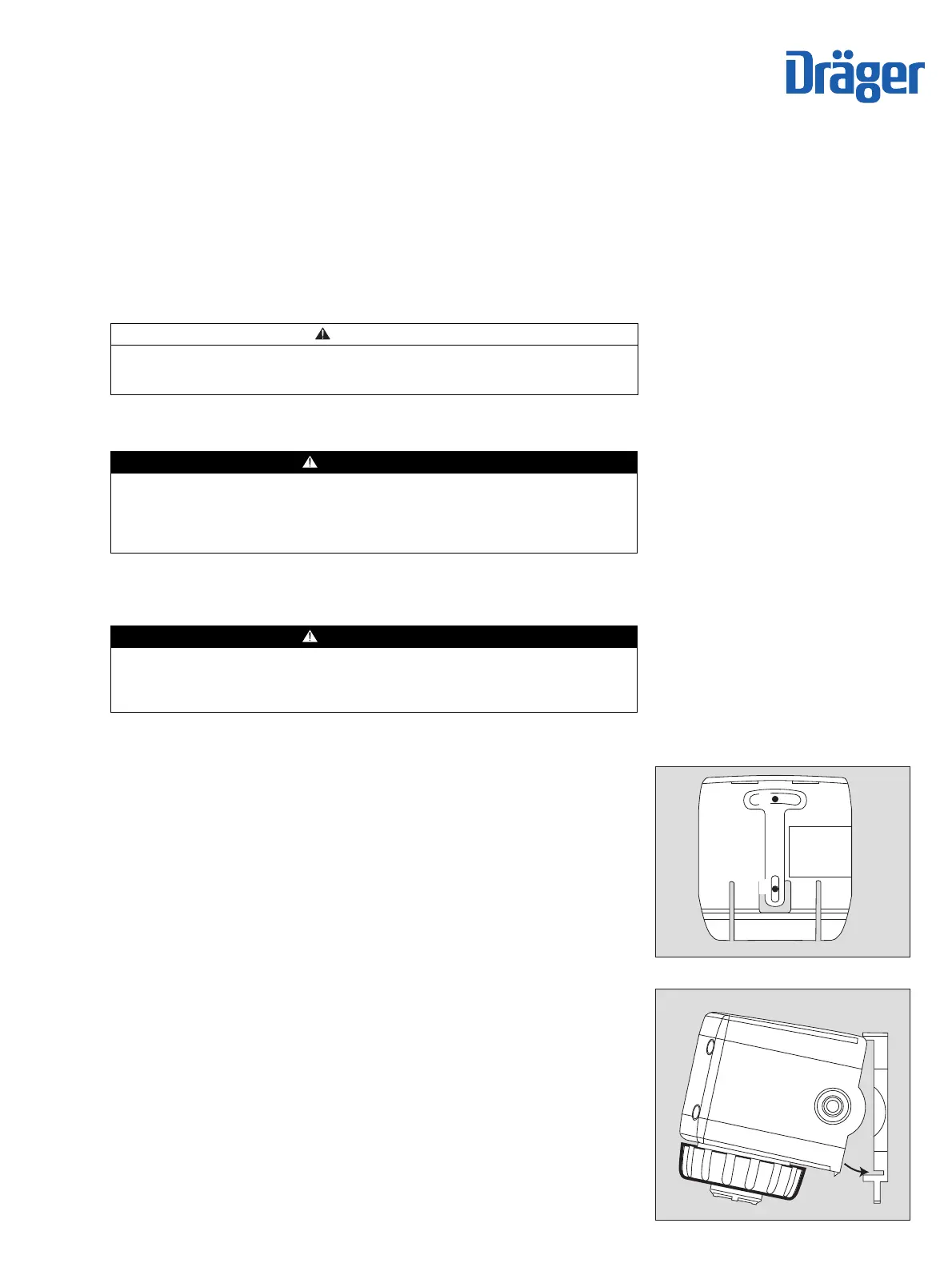

Wandmontage
1 Boor bevestigingsgaten voor de montageplaat (boorpatroon: zie lichtgrijze afbeel-
ding op pagina 2). Afstand tussen de boorgaten: 50 ±4 mm.
 Montageplaat van de Remote Sensor op de hiervoor bedoelde positie vastschroe-
ven.
2 Behuizing van de Remote sensor op de montageplaat plaatsen en vastklikken.
Sensor installeren
3 Bajonetring van de transmitter afschroeven en blinde plaat verwijderen.
 Sensor uit de verpakking halen.
 Sensor in de opening plaatsen, daarbij moet het Dräger-logo naar voren wijzen.
 Sensor met bajonetring beveiligen.
VOORZICHTIG
De leidingslengte van de Remote adapter mag aan de connectorzijde worden verkort.
Het is niet toegestaan de leiding te verlengen of door een andere leiding te
vervangen!
WAARSCHUWING
Gevaar voor ontploffingen!
Verwijder de kenmerking "Categorie 1" van de hiervoor bedoelde plaats op de
transmitter. De accessoires mogen na het eerste gebruik conform deze installatie-
instructie niet meer in Ex-gebieden - zone 0 en zone 1 (apparaatklasse 1 of 2) -
worden gebruikt!
WAARSCHUWING
Gevaar voor ontploffingen!
Kenmerking "Ex-bescherming" zeer beslist van het typeplaatje verwijderen. De
accessoires mogen na het eerste gebruik conform deze installatie-instructie niet meer
in Ex-gebieden worden gemonteerd!
001237611.eps
1
1
002237611.eps
2
3
