Dräger PSS BG 4

Maintenance and Care
44
Техническое и сервисное
обслуживание

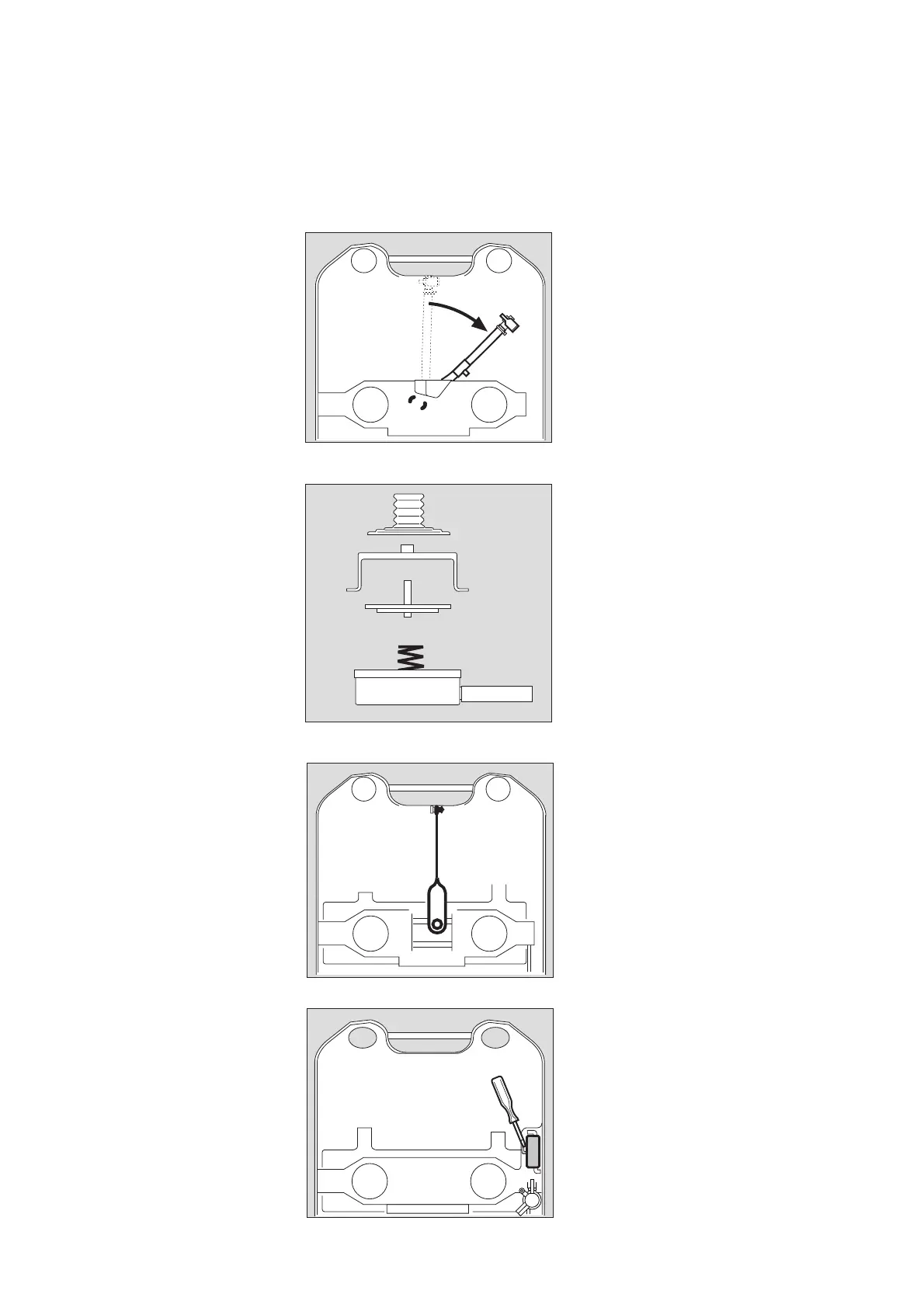

Removing the Relief Valve
1 Hold the relief valve by its hose con-
nector and swing it approx. 45
o
to the
right.
2 Press the clamps together until they
disengage.
● Remove the relief valve.
Dismantling the Relief Valve
3 Remove the valve cover.
4 Detach the stepped valve disk from
the valve cover.
5 Remove the valve disk.
Dismounting the Lever
6 Lift the safety knob and pull the lever
off to the right.
7 Lift the safety knob and pull off the
lever.
Removing the Switch Box
● Use a screw driver to unlatch the
switch box from the holder.
● Pull the switch box out of the holder
and put it down. Do not detach the
electrical couplings.
06121507.eps
1
2
06221507.eps
4
3
5
6
7
12521507.eps15021726.eps
Отсоединение
избыточного клапана
1 Возьмите избыточный клапан за
его соединитель шланга и
поверните приблизительно на 45
o
вправо.
2 Нажмите на защелки, сводя их
вместе, пока они не освободятся.
● Снимите предохранительный
клапан.
Разборка избыточного
клапана
3 Снимите крышку клапана.
4 Отсоедините профилированный
диск клапана от крышки клапана.
5 Снимите диск клапана.
Отсоединение рычага
6 Снимите фиксирующую кнопку и
потяните рычаг направо.
7 Снимите фиксирующую кнопку и
выньте рычаг.
Отсоединение
кислородно-
распределительной
коробки
● Отверткой освободите
кислородно-распределительную
коробку из держателя.
● Вытяните кислородно-
распределительную коробку из
держателя и положите вниз. Не
снимайте электрические
соединения.
