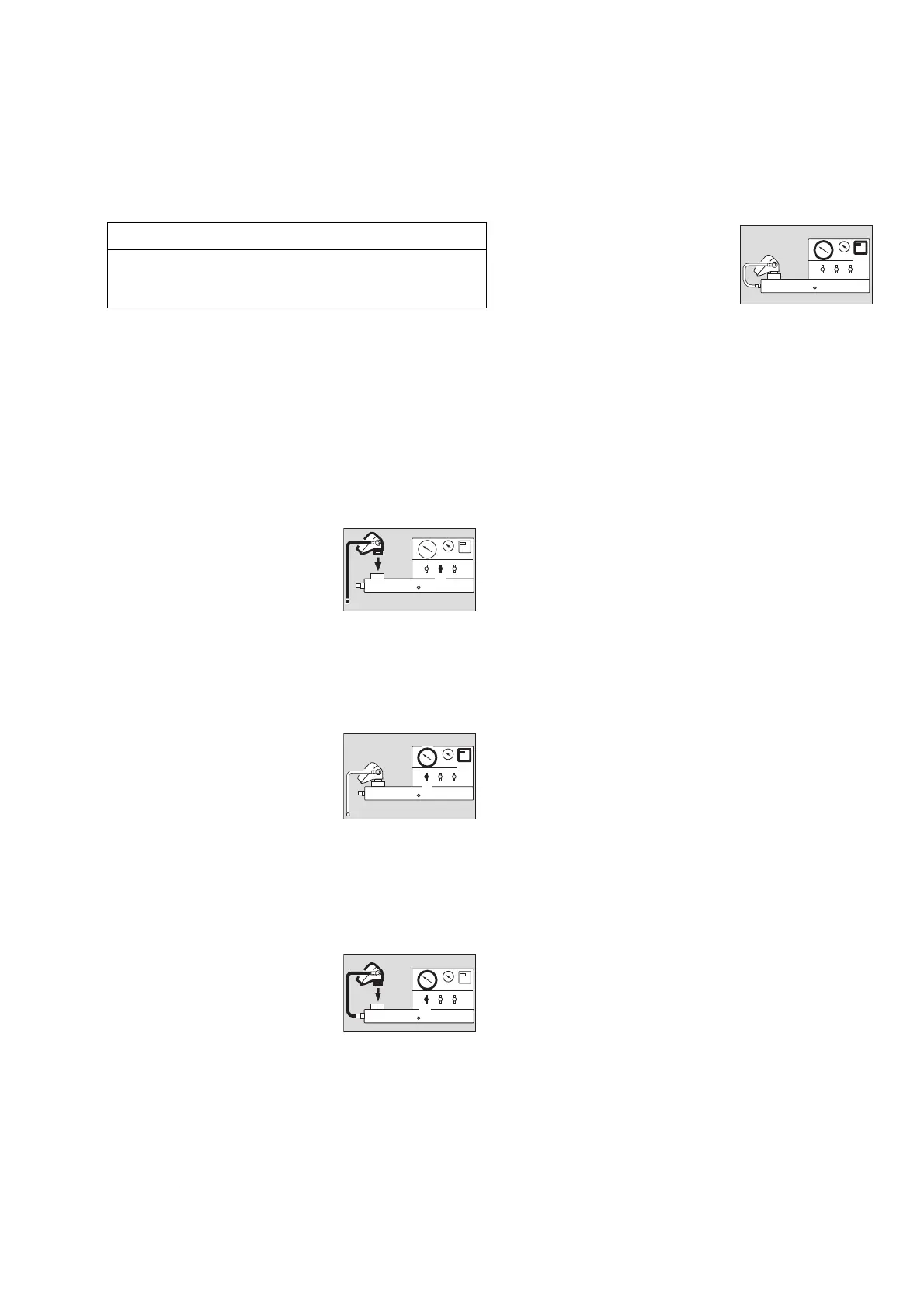

Dräger Testor 2100 - Lungenautomaten Prüfen; Normaldruck-Lungenautomat mit Mitteldruckkupplung

9
Lungenautomaten prüfen
Normaldruck-Lungenautomat mit
Mitteldruckkupplung
Prüfgerät vorbereiten
Benötigtes Zubehör:
— Stopfen 9/20 (12 94 091)
— Prüfstück PE (R 51 591)
— Prüfstück P (R 50 028)
— ESA-Adapter (AG 02 406)
 Prüfkopf abnehmen.
 Mitteldruckschlauch des
Lungenautomaten mit dem
Stopfen dichtsetzen (1).
 Lungenautomaten mit dem
zugehörigen Prüfstück/
Adapter an den Rundgewinde-
Anschluss anschließen (2).
 Druckluftversorgung öffnen.
 Messpunkt "Rundgewinde-Anschluss" ansteuern (3).
Dichtheit prüfen
 Prüfzeit
1)
einstellen (1).
 Prüfdruck
1)
erzeugen:
Steuerhebel (2) zum
Feineinstellen mehrfach kurz
nach vorn ziehen.
Der Druck wird am
Niederdruckmanometer (3) angezeigt.
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
1)
vergleichen.
Öffnungsdruck prüfen
 Lungenautomaten vom
Rundgewinde-Anschluss
abnehmen.
 Stopfen entfernen und
Mitteldruckschlauch
anschließen (1).
Kupplung muss einrasten.
 Lungenautomaten wieder an den Rundgewinde-
Anschluss anschließen (2).
 Langsam Unterdruck erzeugen (3).
 Manometer beobachten (4).
 Öffnungsdruck ablesen und mit dem Sollwert
1)
vergleichen.
HINWEIS
Alternativ zur folgenden Beschreibung kann die Funk-
tion des Lungenautomaten in Gebrauchslage (mit Voll-
maske auf dem Prüfkopf) geprüft werden.
1) Siehe Gebrauchsanweisung des Lungenautomaten.
04321075.eps
2
1
3
04421075.eps
1
2
3
3
03421075.eps
2
1
3
4
Dosierventil prüfen
 Prüfzeit
1)
einstellen (1).
 Prüfdruck
1)
erzeugen.
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck
ablesen und Druckdifferenz
mit dem Sollwert
1)
vergleichen.
Prüfung beenden
 Leitungssystem drucklos machen.
 Prüfaufbau demontieren.
04121075.eps
1
2
