Ademautomaat met normale druk zonder
middendrukaansluiting
Testtoestel voorbereiden
Benodigde accessoires:
— Teststuk PE (R 51 591)
— Teststuk P (R 50 028)
— ESA-Adapter (AG 02 406)
— Adapter voor ademautomaat van PSS 90/100
(33 37 650)
— Adapter voor ademautomaat van PSS 7000 (op
aanvraag)
 Ademluchtcilinder van het ademluchttoestel sluiten.
 Ademautomaat demonteren van het
drukreduceerventiel.
 Adapter op de aansluiting van de ademautomaat
monteren.
 Adapter in het drukreduceerventiel monteren.
 Testkop afnemen.

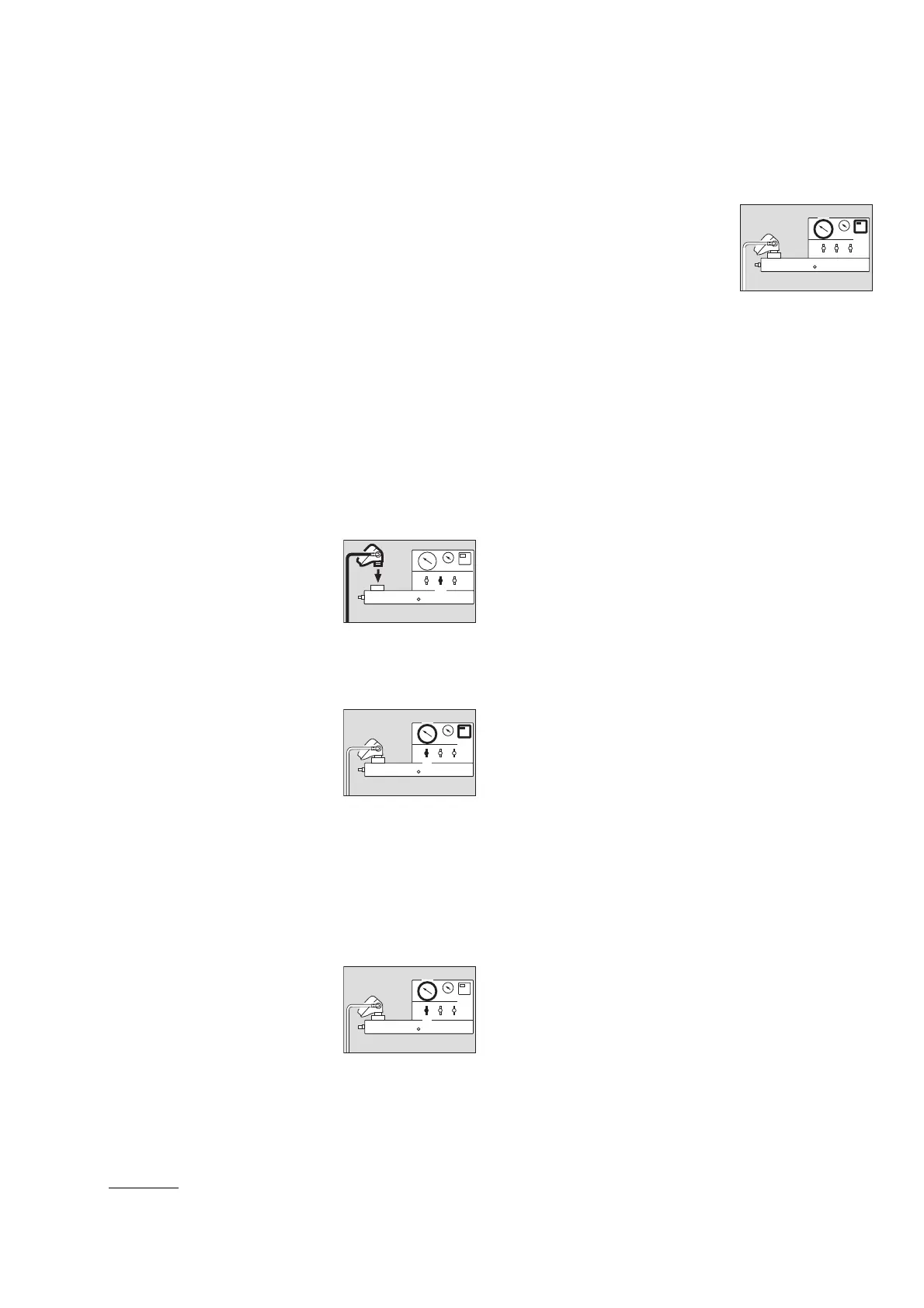

 Ademautomaat met het
bijbehorende teststuk/adapter
aansluiten op de aansluiting
met rond schroefdraad (1).
 Ademluchtaanvoer openen.
 Meetpunt "Aansluiting met
rond schroefdraad" aansturen (2).
Dichtheid controleren
 Testtijd
1)
instellen (1).
 Slang met een stomp stuk
gereedschap afklemmen.
 Testdruk
1)
tot stand brengen:
Regelhendel (2) kort naar
voren trekken voor de
fijnafstelling.
De druk wordt weergegeven op de manometer voor
lage druk (3).
 Timer starten (1).
 Na afloop van de testtijd druk aflezen en drukverschil
vergelijken met de instelwaarde
1)
.
Openingsdruk testen
 Langzaam onderdruk tot stand
brengen (1).
 Manometer in het oog
houden (2).
 Openingsdruk aflezen en
vergelijken met de
instelwaarde
1)
.
1) Zie de gebruiksaanwijzing van de ademautomaat.
04321075.eps
1
2
04421075.eps
1
2
3
03421075.eps
1
2
Doseerventiel testen
 Testtijd
1)
instellen (1).
 Testdruk
1)
tot stand brengen.
De druk wordt weergegeven
op de manometer voor lage
druk (2).
 Timer starten (1).
 Na afloop van de testtijd druk aflezen en drukverschil
vergelijken met de instelwaarde
1)
.
Test afsluiten
 Leidingen drukvrij maken.
 Testopbouw demonteren.
04121075.eps
1
2
