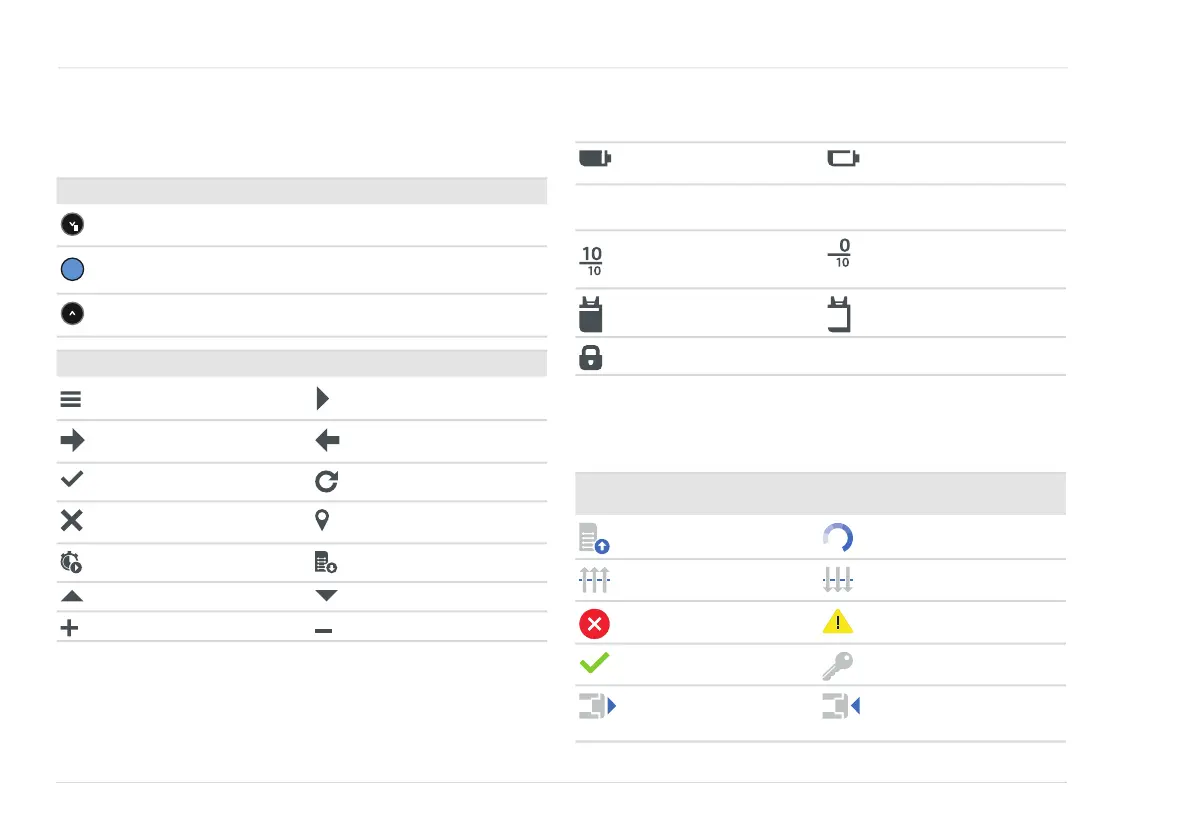

44 Instruções de uso | X-act
®
7000
ptBR | Descrição
3.1.4 Operação e navegação
O aparelho possui três teclas. Estas estão posicionadas no aparelho de forma
a ficarem embaixo dos displays que controlam (gráfico D/1). Em seguida são
descritas estes botões.
3.1.5 Display
O display está dividido em três seções (gráfico D/2), cujo escopo de exibição
varia conforme a configuração e o estado do aparelho.
Área superior do display (gráfico D/2a)
A hora e o estado da bateria são sempre mostrados.
Podem ainda ser mostrados os ícones seguintes:
Área média do display (gráfico D/2b)
Na área média são mostrados resultados de medição, diálogos de usuário,
informações sobre os Dräger MicroTubes utilizados, bem como listas de menu
e mensagens de erro.
Teclas
Serve para acessar o menu, para navegar para baixo e para o controle
do botão esquerdo. A tecla passará a ser designada por BAIXO.
Para confirmar e selecionar entradas de menu, bem como para o con-
trole do botão do meio. A tecla passará a ser designada por OK.
Serve para a navegação no menu para cima e para o controle do botão
direito. A tecla passará a ser designada por PARA CIMA.
Botão (gráfico D/2c)
Iniciar o Menu Efetuar a medição
para o próximo passo para o passo anterior
confirmar repetir
cancelar
Iniciar o Menu de local de
medição
Contador de tempo de limpeza Ejetar Dräger MicroTubes
para cima na lista para baixo na lista
Tecla mais Tecla menos
OK
A bateria está totalmente car-
regada
A bateria está descarregada
10 de 10 Dräger MicroTubes
não utilizados no aparelho, 10
medições possíveis
todos os Dräger MicroTubes
utilizados
A bateria da bomba X-am está
totalmente carregada
A bateria da bomba X-am
está descarregada
Área protegida por PIN
Ícon
e
Significado Ícon
e
Significado
Inserir Dräger MicroTubes Medição em curso
Resultado acima da faixa de
medição
Resultado abaixo da faixa de
medição
Erro, se necessário entrar em
contato com a assistência
Aviso, se necessário entrar em
contato com a assistência
OK Introduzir o PIN
Abrir a entrada de gás da
bomba X-am
Fechar a entrada de gás da
bomba X-am
