8 Gebrauchsanweisung | X-act
®
7000
de | Beschreibung
3.1.4 Bedienung und Navigation
Das Gerät verfügt über drei Tasten. Diese sind auf dem Gerät so positioniert,
dass sie unter den Bildschirmanzeigen liegen, die sie ansteuern (Grafik D/1). Im
Folgenden werden diese sogenannten Softkeys beschrieben.
3.1.5 Display
Das Display ist in drei Bereiche gegliedert (Grafik D/2), deren Anzeigeumfang je
nach Einstellung und Gerätestatus variiert.
Oberer Displaybereich (Grafik D/2a)
Die Uhrzeit und der Batterieladestatus werden immer angezeigt.

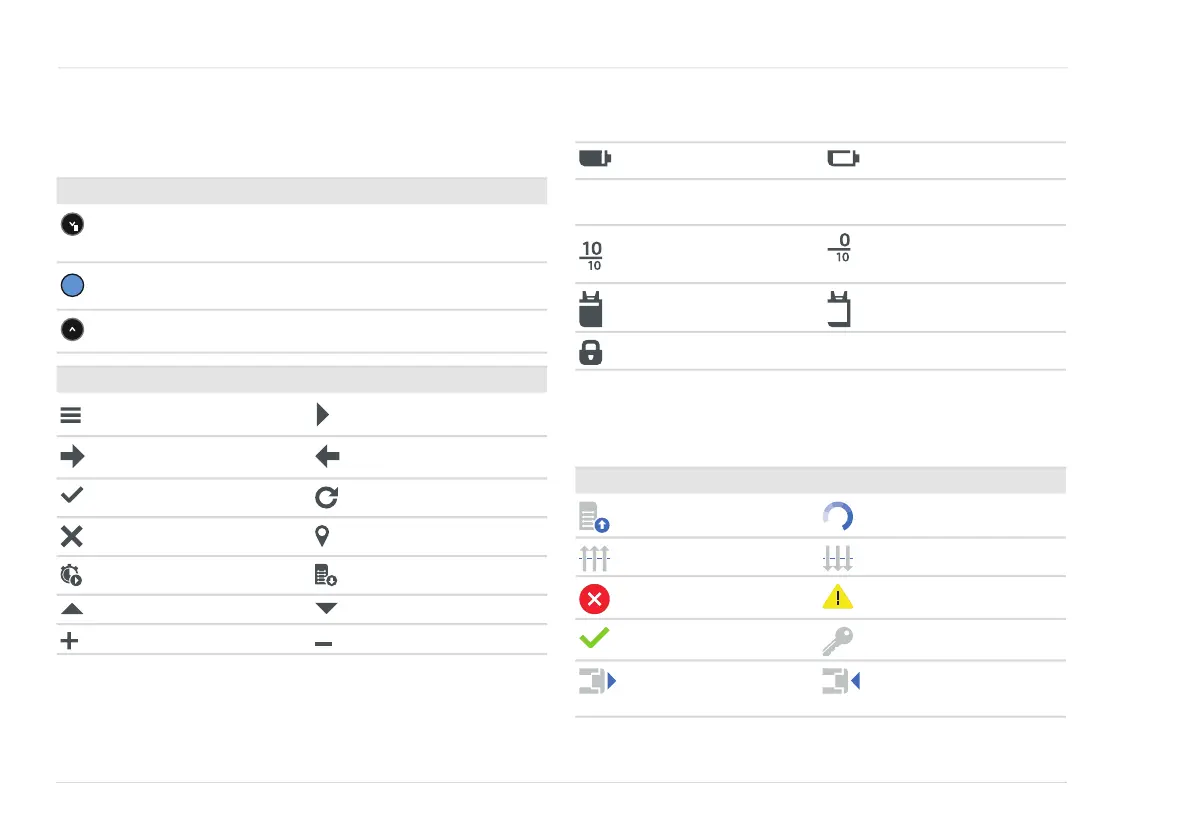

Die folgenden Icons können zudem angezeigt sein:
Mittlerer Displaybereich (Grafik D/2b)
Im mittleren Bereich werden Messergebnisse, Benutzerdialoge, Informationen
über die verwendeten Dräger MicroTubes, sowie Menülisten und
Fehlermeldungen angezeigt.
Tasten
Dient dem Aufrufen des Menüs, dem Navigieren nach unten und dem
Ansteuern des linken Softkeys. Die Taste wird im Folgenden RUNTER
genannt.
Zum Bestätigen und Auswählen von Menüeinträgen sowie dem Ansteu-
ern des mittleren Softkeys. Die Taste wird im Folgenden OK genannt.
Dient der Navigation im Menü nach oben und dem Ansteuern des rech-
ten Softkeys. Die Taste wird im Folgenden HOCH genannt.
Softkey (Grafik D/2c)
Menü aufrufen Messung durchführen
zum nächsten Schritt zum vorangegangenen Schritt
bestätigen wiederholen
abbrechen Messort-Menü aufrufen
Spülzeit-Zähler Dräger MicroTubes auswerfen
in Liste hoch in Liste runter
Plus-Taste Minus-Taste
OK
Batterie ist voll geladen Batterie ist leer
10 von 10 unverbrauchte Drä-
ger MicroTubes im Gerät, 10
Messungen möglich
alle Dräger MicroTubes auf-
gebraucht
Akku der X-am Pumpe ist voll
geladen
Akku der X-am Pumpe ist leer
PIN-geschützer Bereich
Icon Bedeutung Icon Bedeutung
Dräger MicroTubes einlegen Messung läuft
Ergebnis über Messbereich Ergebnis unter Messbereich
Fehler, ggf. Service kontaktie-
ren
Warnung, ggf. Service kontak-
tieren
OK PIN eingeben
Gaseinlass der X-am Pumpe
öffnen
Gaseinlass der X-am Pumpe
schließen
