169
IT IT
Nota:
Per tenere in ordine le tubature, prima dell'installazione tagliare con un
coltello i tubi dell'acqua della lunghezza appropriata.
Per altri metodi di installazione, fare
riferimento alle figure seguenti:
①
Fissato allo scarico a parete
Nota:
Questo componente deve essere acquistato
separatamente.
②
Giunto di scarico a pavimento a 3 vie
Come smontare un tubo dell'acqua
Gruppo adattatore per
tubo dell'acqua usata
Ⓔ
Anello a
scatto
Tenere l'anello elastico ed estrarre con
forza il tubo dell'acqua.
❹

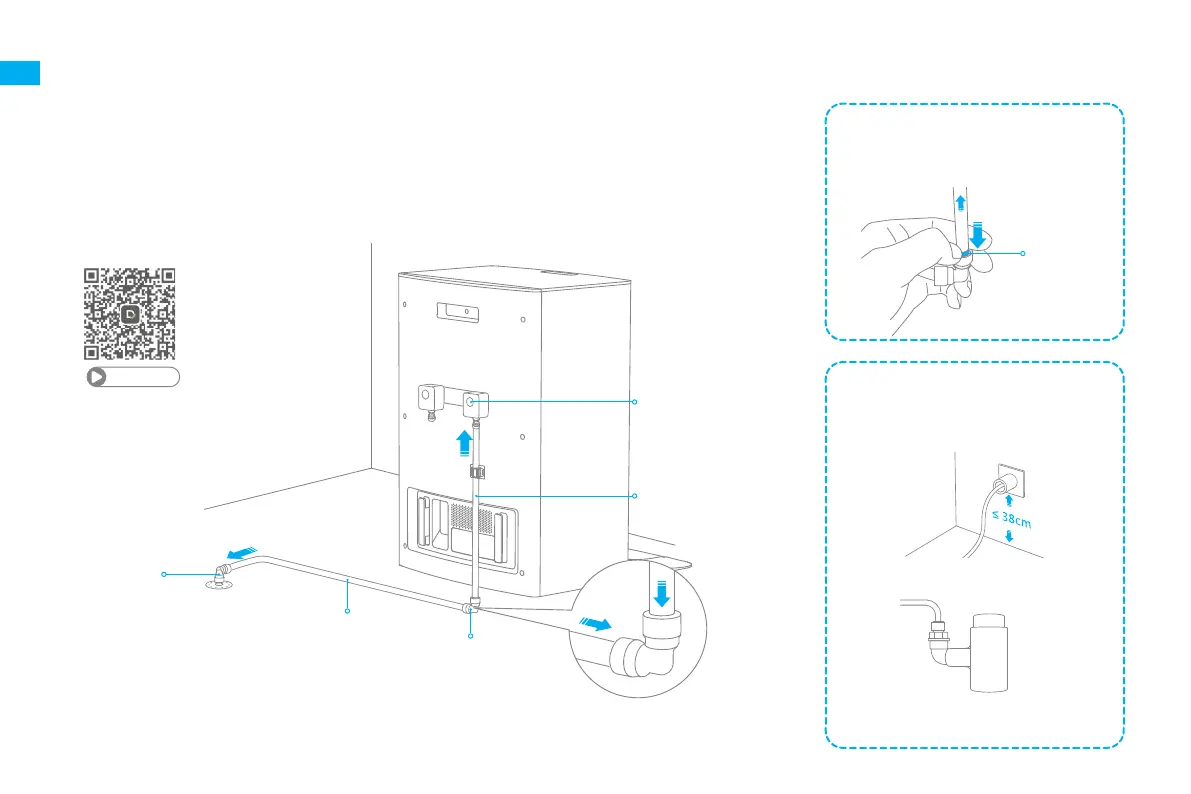

Collegare il tubo dell'acqua usata
Gomito da 3/8"
(spesso)
Ⓖ
Istruzioni per l'installazione
Passo
❹
-
❺
Gomito da 3/8"
(spesso)
Ⓖ
Tubo dell'acqua
usata da 3/8"
(spesso)
Ⓜ
Tubo dell'acqua usata
da 3/8" (spesso)
Ⓜ
Scarico a
pavimento
