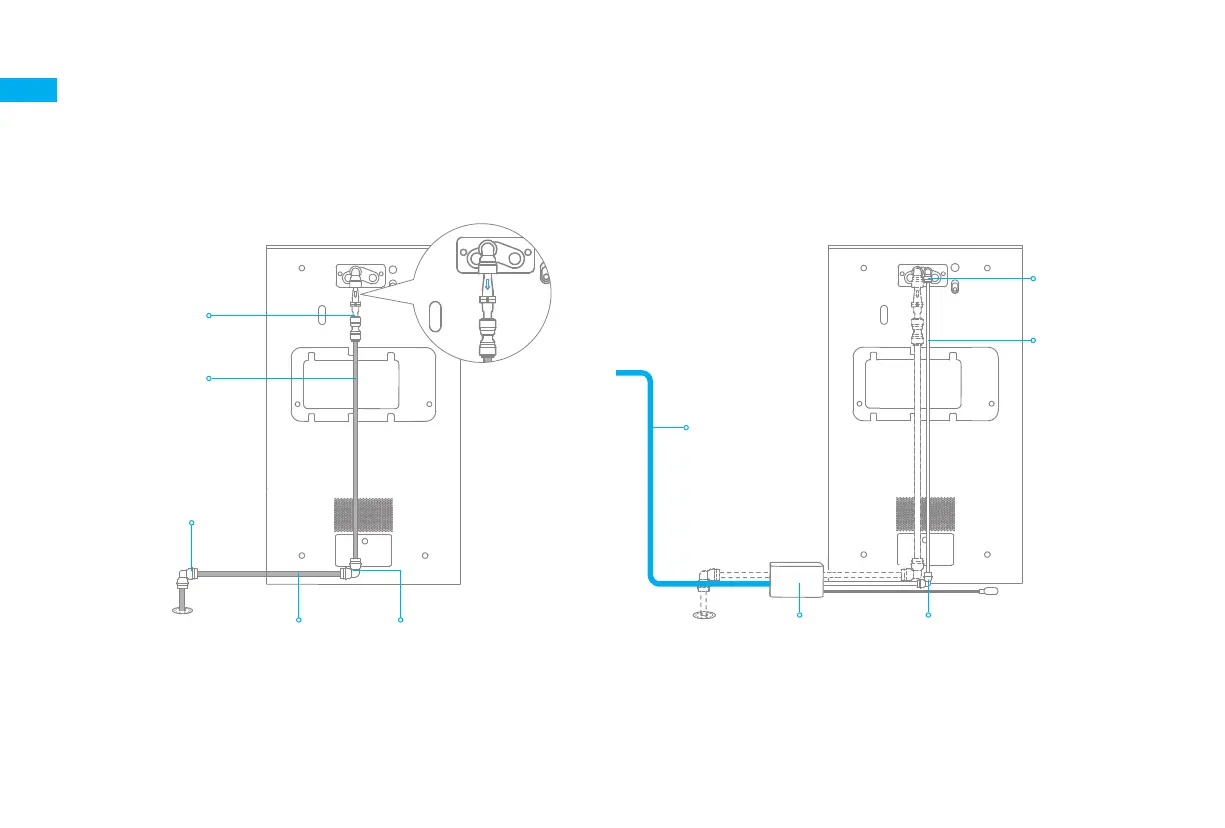

Hướng dẫn lắp đặt
❷
Đầu nối ống nước đã qua sử dụng
Nguồn nước
Ống khuỷu 1/4"
(mỏng)
Ⓒ
Ống nước sạch màu
trắng 1/4"
Ⓜ
Ống khuỷu 1/4"
(mỏng)
Ⓒ
Cụm điều khiển
(Đầu nối van điện từ)
Ⓔ
Ống nước sạch
màu xanh dương
1/4"
Ⓝ
Cụm van một
chiều
Ⓕ
Ống nước đã qua
sử dụng 3/8"
Ⓛ
Ống khuỷu 3/8"
(dày)
Ⓑ
Ống khuỷu 3/8"
(dày)
Ⓑ
Ống nước đã qua
sử dụng 3/8"
Ⓛ
Cống thoát
sàn
❸
Đầu nối ống nước sạch
Lưu ý: Nếu bạn chọn lắp đặt cố định vào cống thoát nước trên tường thì chiều cao của ống xả nước đã qua sử dụng phải là ≤100cm.
