Aditamento de guía de lijado/amolado modelo A576
Utilización del aditamento de guía de
lijado/amolado
No utilice el mandril
Dremel con este adita-
mento. Utilice únicamente un portaherramienta y una
tuerca de portaherramienta.
Para utilizarse sola-
mente con accesorios
de piedra lijar y piedra amolar de 1/2 pulgada o me-
nos.
No se permite utilizar
brocas de fresadora
con el aditamento de guía de lijado/amolado.
La guía viene completamente ensamblada y lista para
utilizarse para aplicaciones de lijado y amolado hasta ½
pulgada (13 mm) de grosor.
La guía tiene un bisel de 90 y 45 grados para diversas
aplicaciones de lijado.
Instrucciones de instalación:
1. Retire la tapa de punta 5 del extremo de la herramien-
ta y ponga dicha tapa a un lado (Fig. 11). La tapa de
punta original se debe reinstalar cuando este adita-
mento no se esté utilizando.
2. Afloje la tuerca del portaherramienta 3, coloque su
accesorio y reapriete la tuerca (Fig. 12).
3. Enrosque el aditamento A en la parte roscada del col-
larín de la carcasa B (Fig. 12).
4. Para ajustar la profundidad del aditamento A (Fig.
13): Afloje la perilla de mariposa C, ajuste la profun-
didad y apriete la perilla de mariposa C.

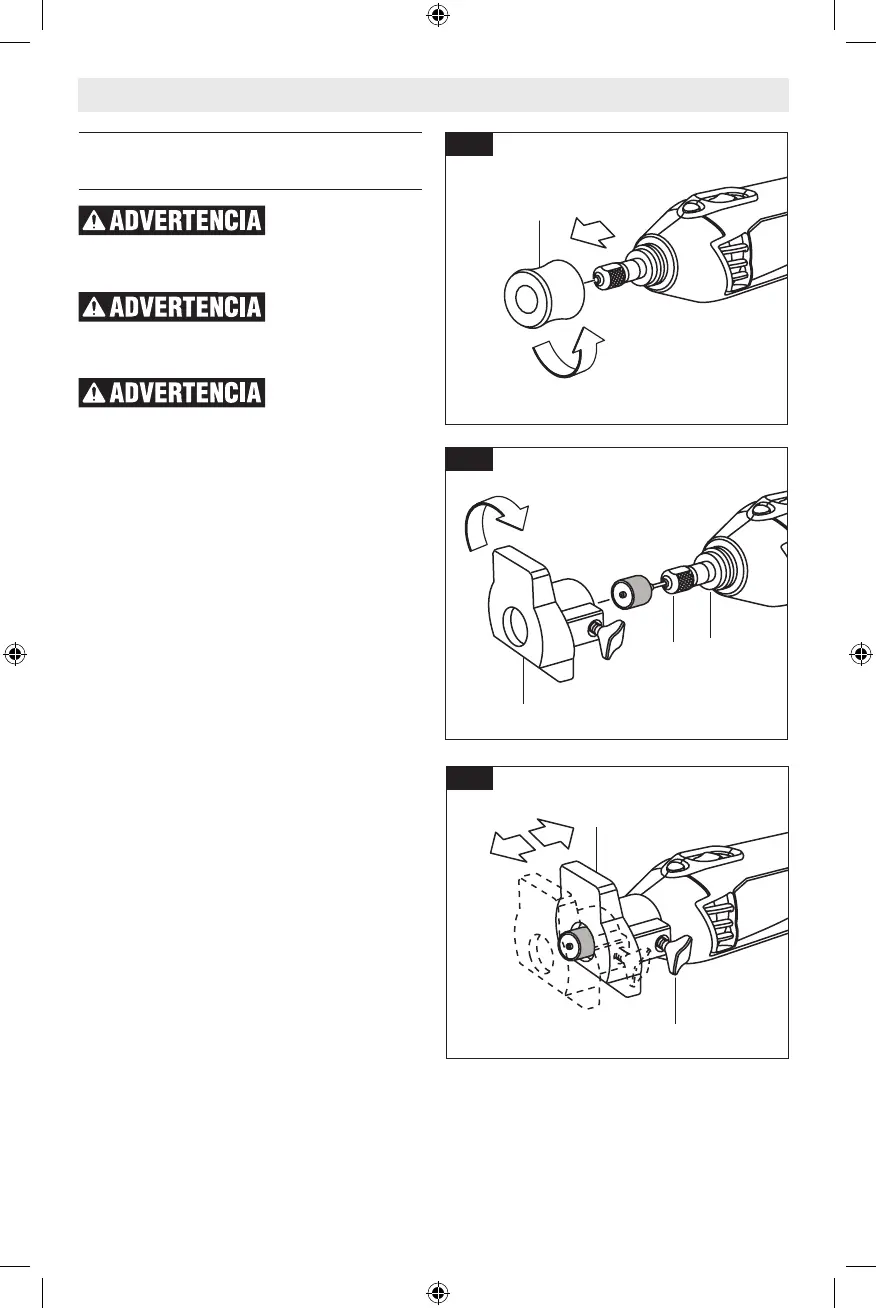

Fig. 11
