DSC LCD5511

El teclado LCD5511 muestra el estado del sistema usando una pantalla tipo LCD la cual
incluye símbolos y números. El teclado puede ser usado en sistemas de seguridad de
hasta 64 zonas. El LCD5511 es compatible con los siguientes sistemas de seguridad DSC:
• PC580/PC585 •PC5008
• PC1555/PC1565 •PC50XX
Especificaciones
• Corriente nominal: 12Vdc
• Se conecta al panel de control mediante el Keybus de 4 conductores
• Una entrada de zona o salida PGM en teclado
• Consumo de corriente: 22mA (Normal) / 85mA (máximo)
• Versión con sabotaje opcional
• Cuatro teclas de función programables
• Luces de estado Listo (verde) y Armado (roja)
• Sensor de temperatura baja
Installación
Contenido
El conjunto LCD5511 incluye las siguientes partes:
• Un teclado LCD5511 •Un interruptor de sabotaje
• Cuatro tornillos de montaje •Tapa de la superficie
• Tres etiquetas internas para la puerta del telclado •Un Manual d’Instalacion
• Un resistor de fin de línea
Montaje
Ud. debe instalar el teclado en un lugar que sea fácilmente accesible desde los puntos
designados como entrada y salida. Una vez que haya elegido una ubicación segura y libre
de humedad, siga los siguientes pasos para el montaje del teclado.
1. Retire la placa posterior del teclado aflojando el tornillo ubicado (opcional) en la base de
la unidad.
2. Fije la placa posterior del teclado a la pared en la ubicación deseada. Utilice los tornillos
provistos.
3. Si la instalación requiere un interruptor de sabotaje, inserte el interruptor en la apertura
redondeada ubicada en el centro de la placa posterior.
4. Para el uso de sabotaje, asegúrese de que la placa posterior está montada en una super-
ficie plana y uniforme. Si el montaje se realiza en una superficie accidentada, fije la tapa
de la superficie adjunta a la pared para nivelar el área de la superficie en la que se ubi-
cará el sabotaje.
5. Antes de montar el teclado en su placa posterior, conecte los cables del teclado según se
describe en la sección siguiente.
Cableado
1. Antes de comenzar con la conexión de la unidad, asegúrese que toda alimentación
(transformador de CA y batería) esté desconectada desde el panel de control.

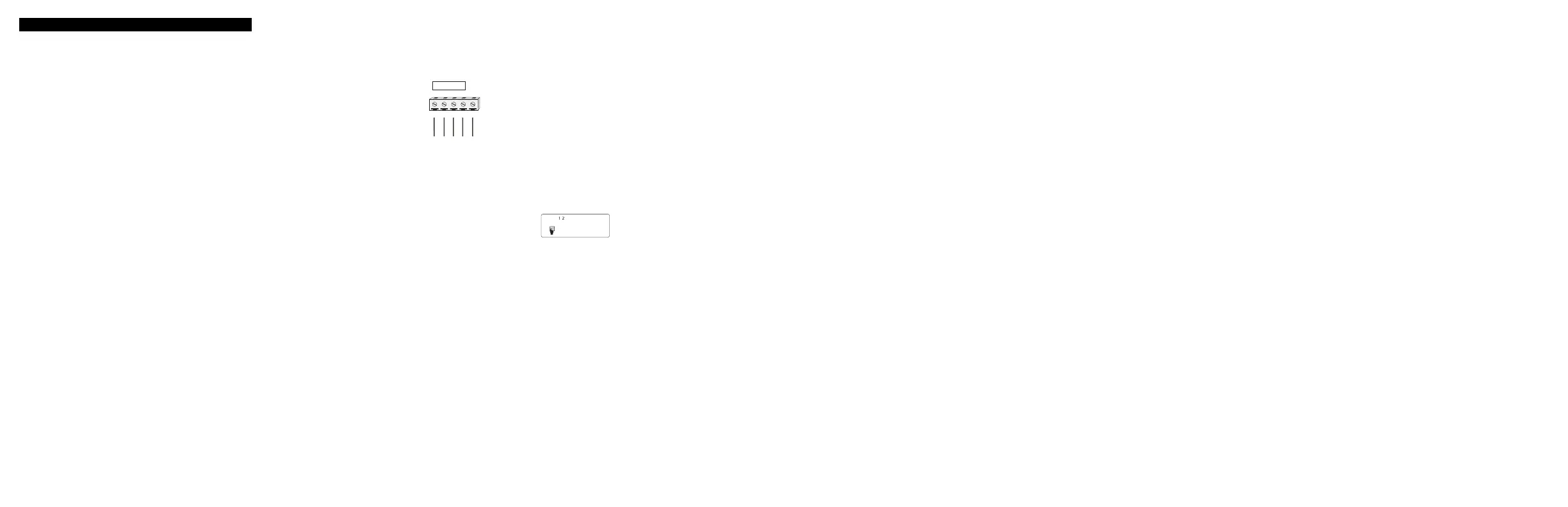

2. Conecte los cuatro cables del Keybus provenientes del panel de control (rojo, negro,
amarillo y verde) a los terminales del teclado (R, B, Y, G). Consulte el siguiente dia-
grama:
3. Si el terminal ‘Z/P’ del LCD5511 se ha programado
como una entrada, Ud. podrá conectar un dispositivo -
tal como un contacto de puerta - a este terminal. Esto
elimina la necesidad de tender un cable adicional
desde el dispositivo hacia el panel de control. Para la
conexión de la zona, conecte un cable desde el dispos-
itivo hasta el terminal Z y el otro cable desde el dis-
positivo al terminal B (negro). Para dispositivos que necesitan alimentación, conecte el
cable rojo al terminal R (positivo) y el cable negro al terminal B (negativo). Cuando se
esté utilizando supervisión de fin de línea, conecte la zona de acuerdo a una de las con-
figuraciones descriptas en el Manual de Instalación de su sistema de seguridad.
4. Si el terminal ‘Z/P’ ha sido programado como una salida, la salida seguirá al PGM pro-
gramado en la Sección [000][8]. Puede conectarse un pequeño relé, zumbador u otro
dispositivo que opere con CC entre el positivo de la tensión de alimentación y el terminal
‘Z/P’ (máxima carga 50mA).
Conectando la alimentación
Una vez que se hayan terminado todas las conexiones, conecte la alimentación al panel
de control:
1. Conecte los cables de batería a la batería.
2. Conecte el transformador de CA.
Para mayor información acerca de las especificaciones de alimentación del panel de con-
trol, consulte el Manual de Instalación del panel de control.
NOTA: No conecte la alimentación hasta que se hayan terminado todas las conex-
iones del cableado.
Enrolando el teclado
Una vez que se haya conectado todo el cableado, Ud. necesitará ingresar un número de 2
dígitos para indicar al sistema a qué partición y espacio será asignado el teclado.
Si su sistema cuenta con particiones será necesario que asignar el teclado a una partición
(1er. dígito).
La asignación de espacio (2do. dígito) indicará al panel cuál espacio ocupará el teclado.
De esta forma el panel podrá generar una falla cuando no esté presente una señal de
supervisión de teclado. Hay ocho espacios disponibles para teclados. Los teclados
LCD5511 siempre son asignados al espacio 1 desde fábrica. Será necesario que Ud.
asigne cada teclado a su propio espacio (1 a 8).
Ingrese lo siguiente en cada teclado instalado en el sistema:
1. Ingrese a la Programación del Instalador presionando [*][8][Código de Instalador]
2. Presione [000] para Programación de Teclado
3. Presione [0] para Asignación de Partición y Espacio
4. Ingrese un número de dos dígitos para especificar la asignación de partición y espacio.
NOTA: Si su sistema no posee particiones, ingrese [1] para el primer dígito.
1er.dígito: Ingrese 0 a 8 para Asignación de Partición (0 = Teclado Global).
2do.dígito:Ingrese 1 a 8 para Asignación de Espacio.
5. Presione la tecla [#] dos veces para salir de la programación.
6. Luego de asignar todos los teclados, realice un restablecimiento de supervisión ingre-
sando [*][8][Código de Instalador][902]. El panel ahora supervisará todos los teclados
asignados y módulos enrolados en el sistema.
Programación del teclado
Existen varias opciones de programación disponibles para el teclado LCD5511. Las mis-
mas se describen a continuación. Anote todos los ítems programados en las hojas de pro-
gramación que se incluyen en este manual.
La programación del LCD5511 es similar a la programación del resto del sistema. Cuando
esté en las secciones de programación del LCD5511, el teclado mostrará en la parte supe-
rior de su pantalla cuáles opciones están activadas. Para activar o desactivar una opción,
presione el número correspondiente a la opción en el teclado numérico. Serán mostrados
los números de las opciones que están ACTIVADAS actualmente.
Por ejemplo, si las opciones 1 y 2 están activadas, la pantalla se verá de esta manera:
Para información sobre la programación del resto de su
sistema de seguridad, por favor remítase al Manual de
Instalación de su sistema.
Opciones de teclas funcionales
Las teclas funcionales se programan en las secciones [000][1]-[4]. De fábrica, las 4 teclas
funcionales del teclado están programadas como Armar Presente (03), Armar Ausente
(04), Campanilla (06), Auxiliar (11). Ud. puede cambiar la función de cada tecla en cada
teclado. Por favor consulte el Manual de Instalación de su sistema de seguridad para
obtener instrucciones para programar las teclas, y una lista completa de todas las
opciones de tecla funcional disponibles en su sistema.
Opciones del reloj
El LCD5511 mostrará la hora actual después de 4 segundos sin ser presionada ninguna
tecla. Para programar la hora y fecha correctas para el sistema, por favor remítase al
Manual de Instalación de su sistema. Ud. puede elegir cómo el teclado mostrará la hora
entre las siguientes opciones. Para cambiar las opciones del reloj:
1. Ingrese [*][8][Código de Instalador]
2. Ingrese [000] para acceder a la programación del teclado
3. Entre en la sección [6] para acceder a las opciones del reloj
4. Para activar o desactivar cualquiera de las opciones, presione [1], [2], o [3]:
NOTA: Si se ha seleccionado la opción ‘No mostrar hora en teclado’, asegúrese que
también esté seleccionada la opción ‘Teclado muestra la hora cuando zonas están
abiertas’.
[1]SI = Hora se muestra en teclado
NO = No mostrar hora en teclado
[2]SI = Reloj en formato 12 horas (ej. 08:00)
NO = Reloj en formato 24 horas (ej. 20:00)
[3]SI = Teclado no muestra hora cuando zonas están abiertas
NO = Teclado muestra hora cuando zonas están abiertas
5. Una vez que haya terminado de programar las opciones del reloj, presione [#] para
salir.
Opción Alarmas mostradas cuando está armado
Ud. puede deshabilitar que las alarmas sean mostradas en el teclado mientras el sistema
permanece armado. La opción Mostrar alarmas está habilitada de fábrica. Para deshabili-
tar que las alarmas sean mostradas cuando el sistema está armado, desactive la sección
[6], opción [5]:
1. Ingrese [*][8][Código de Instalador]
2. Ingrese [000] para acceder a la programación del teclado
3. Para activar o desactivar Mostrar alarmas, ingrese a la sección [6].
4. Active o desactive la opción [5]:
[5]SI = Alarmas no son mostradas cuando el sistema está armado
NO = Las alarmas siempre son mostradas cuando el sistema está armado
5. Cuando haya finalizado, presione [#] para salir.
Opciones de Teclas de Emergencia (Incendio, Auxilio, Pánico)
Ud. puede habilitar o deshabilitar las teclas Incendio, Auxilio y Pánico en cada teclado.
Estas teclas están habilitadas de fábrica. Por favor consulte el Manual de Instalación de
sus sistema para mayor información acerca de estas teclas y sus opciones. Para habilitar o
deshabilitar cualquiera de las teclas de emergencia en un teclado:
1. Ingrese [*][8][Código de Instalador]
2. Ingrese [000] para acceder a la programación del teclado
3. Ingrese a la sección [7].
4. Para habilitar o deshabilitar las opciones de teclas de emergencia, presione [1], [2], o [3]:
[1]SI = Tecla Incendio habilitada NO = Deshabilitada
[2] SI = Tecla Auxilio habilitada NO = Deshabilitada
[3]SI = Tecla Pánico habilitada NO = Deshabilitada
5. Cuando haya finalizado, presione [#] para salir.
Opciones de Campanilla de puerta
Ud. puede programar el teclado LCD5511 para que produzca un tono audible cuando
alguna zona se abra o se cierre. La programación de la campanilla de puerta del
LCD5511 consta de dos partes:
• Programe si el LCD5511 sonará cuando las zonas se abran o cierren.
• Programe el tipo de sonido que producirá el LCD5511 cuando una zona individual se abra
o cierre.
Para que funcione la campanilla de puerta, Ud. también necesitará activar el atributo
Campanilla de Puerta para cada zona que activará la campanilla. Esta programación se
efectúa en el software del panel de control. Para mayor información remítase al Manual
de Instalación de su panel de control.
Campanilla de Puerta en Aperturas/Cierres de zonas
Ud. puede programar cada teclado LCD5511 para que haga sonar la campanilla de
puerta cuando alguna zona se abra y/o cuando alguna zona se cierre. De fábrica, los
teclados LCD5511 están programados para que la campanilla de puerta suene tanto en
aperturas como en cierres de zonas.
Para cambiar la programación de aberturas/cierres para campanilla de puerta, en cada
teclado LCD5511:
1. Ingrese [*][8][Código de Instalador]
2. Ingrese [000] para acceder a la programación del teclado
3. Ingrese a la sección [6].
4. Para activar o desactivar las opciones, presione [6] o [7]:
[6]SI = Campanilla de puerta habilitada para aberturas de zonas
NO = Deshabilitada
[7]SI = Campanilla de puerta habilitada para cierres de zonas
NO = Deshabilitada
5. Cuando haya finalizado, presione [#] para salir.
Sonidos de campanilla de puerta
Ud. puede programar el teclado LCD5511 para que produzca diferentes sonidos de cam-
panilla de puerta para zonas individuales, o grupos de zonas. Cada teclado LCD5511
puede producir cualquiera de los cuatro sonidos para campanilla de puerta para cada
zona que active la campanilla de puerta:
• 4 tonos rápidos (sonido por defecto) •‘‘Tono tipo ‘Ding – Dong’
• Tono tipo ‘Bing – Bing’ •‘Tono tipo ‘Alarma’
NOTA: Para que una zona sea capaz de activar el sonido de campanilla de puerta,
el atributo de zona Campanilla de puerta debe estar también habilitado en la pro-
gramación de la panel de control. Por favor consulte el Manual de Instalación de su
panel de control.
Para cambiar los sonidos de campanilla de puerta:
1. Ingrese [*][8][Código de Instalador].
2. Ingrese [*] para acceder al programación de sonido de campanilla de puerta.
3. Ingrese un número de 2 dígitos para la zona que desea programar [01] - [64].
4. Active una de las siguientes opciones presionando [1], [2], [3], o [4]:
[1] 4 tonos rápidos (sonido por defecto) [3] ‘Tono tipo ‘Ding – Dong’
[2] Tono tipo ‘Bing – Bing’ [4] ‘Tono tipo ‘Alarma’
NOTA: Asegúrese que sólo una de las opciones anteriores esté activada. Si más de
una estuviera activada, el sonido del teclado será la primera opción que esté habil-
itada. Si no es seleccionada ninguna de estas opciones, el teclado no producirá
ningún sonido cuando se abra o se cierre la zona.
5. Para programar el sonido de campanilla de puerta de otra zona, repita los pasos 3 y 4.
6. Cuando haya finalizado de programar los sonidos de campanilla de puerta, presione [#]
para salir.
Opción de Entrada de zona/Salida PGM
El terminal ‘Z/P’ del LCD5511 puede ser programado para funcionar como una entrada
de zona (de fábrica) o una salida PGM. Para cambiar esta opción:
1. Ingrese [*][8] [Código de Instalador].
2. Ingrese [000] para acceder a la programación del teclado.
3. Ingrese a la sección [6].
4. Active o desactive la opción presionando [8].
Si al opción 8 está activada, el terminal ‘Z/P’ es una salida.
Si la opción 8 está desactivada, el terminal ‘Z/P’ es una entrada.
Programación del número de PGM
Con el fin de asignar una salida PGM al terminal ‘Z/P’, debe ser entrado un número de
PGM. Este número debe ser una de las salidas PGM que pueden ser programadas en el
panel.
1. Ingrese [*][8] [Código de Instalador].
2. Ingrese [000] para acceder a la Programación del Teclado.
3. Ingrese a la sección [8].
4. Ingrese el número PGM de 2 dígitos (01-14).
Icono CA (solamente PC5020)
El ícono CA indica que la alimentación de CA está conectada al panel principal. Ud. puede
programar el LCD5511 para que cuando no esté presente la alimentación de CA el ícono
no sea mostrado o que destelle.
1. Ingrese [*][8] [Código de Instalador]
2. Ingrese [000] para acceder a la Programación del Teclado.
3. Para seleccionar la operación deseada para el ícono CA, ingrese a la sección [6].
4. Active o desactive la opción [4]:
SI = Icono CA intermitente durante pérdida de alimentación
NO= Icono CA no mostrado durante pérdida de alimentación.
5. Cuando haya terminado, presione [#] para salir.
Icono Falla
El ícono Falla es mostrado cuando se presenta una falla del sistema.
Advertencia de Temperatura Baja
La zona de teclado puede ser alternativamente programada para que sea un aviso de
advertencia de temperatura baja en lugar de ser una entrada física de zona. Si está pro-
gramada, la zona causará una alarma cuando la temperatura alcance los 6°C (+/-2°) y
se restablecerá a los 9°C (+/-2°).
1. Ingrese [*][8] [Código de Instalador].
2. Ingrese [000] para acceder a la Programación del Teclado.
3. Ingrese a la sección [7].
4. Habilite o deshabilite la advertencia de bajas temperaturas presionando la tecla [8].
SI = Advertencia de bajas temperaturas habilitada NO=Deshabilitada
NOTA: Sólo puede seleccionar 1 de las 3 opciones pare el terminal de entrada/sal-
ida (Zona, PGM o Baja temperatura).
INSTRUCCIONES DE INSTALACION
RBYG
RBYG
Z/P
LCD 5511
Entrada de zona
Salida de PGM
R = Rojo
B = Negro
Y = Amarill
o
G = Verde
