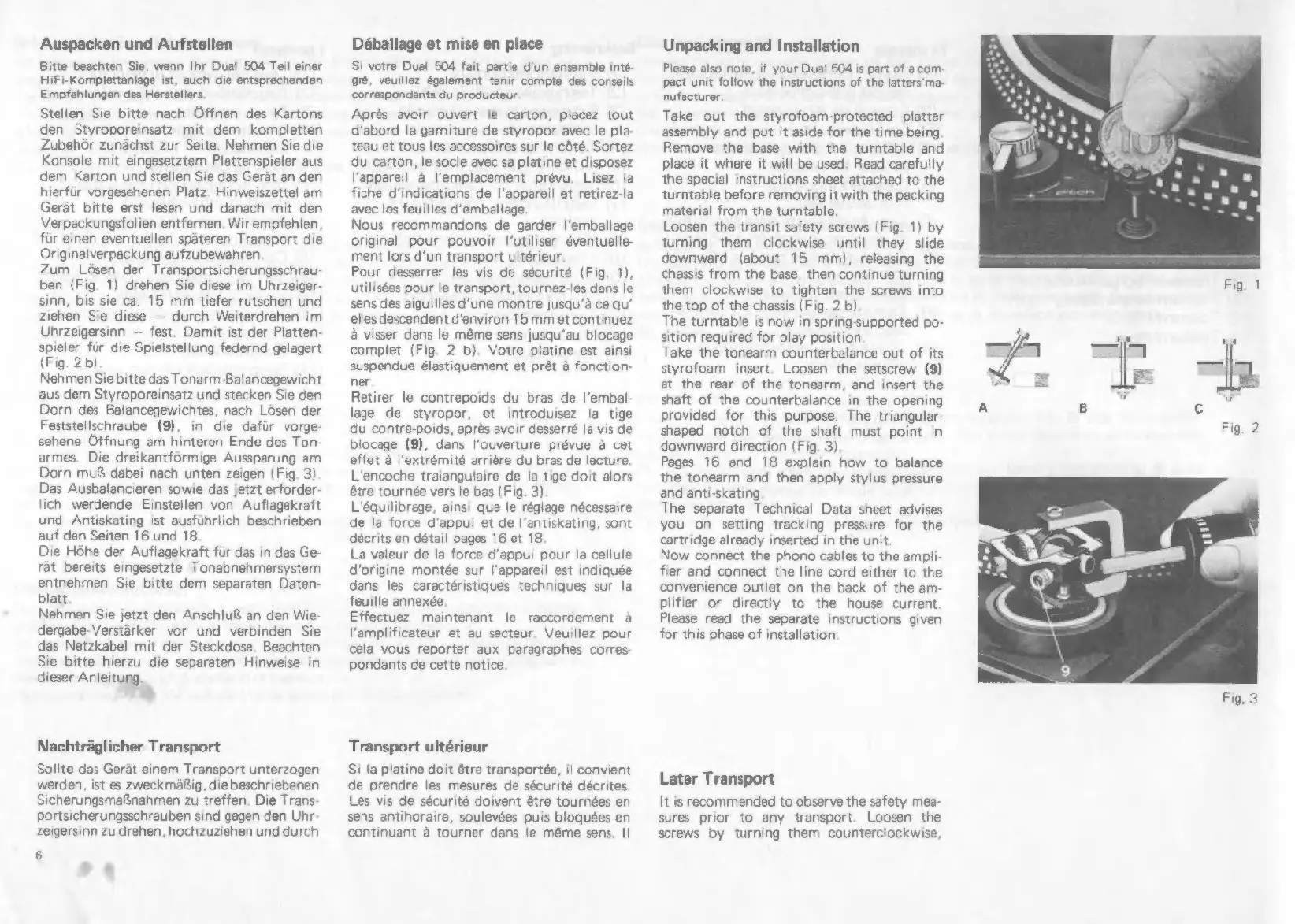

Auspacken und Aufstellen
Bitte beachten Sie, wenn Ihr Dual 504 Teil einer
HiFi-Komplettanlage ist, auch die entsprechenden
Empfehlungen des Herstellers.
Stellen Sie bitte nach Öffnen des Kartons
den Styroporeinsatz mit dem kompletten
Zubehör zunächst zur Seite. Nehmen Sie die
Konsole mit eingesetztem Plattenspieler aus
dem Karton und stellen Sie das Gerát an den
hierfür vorgesehenen Platz. Hinweiszettel am
Gerät bitte erst lesen und danach mit den
Verpackungsfolien entfernen. Wir empfehlen,
für einen eventuellen spáteren Transport die
Originalverpackung aufzubewahren
Zum Lösen der Transportsicherungsschrau-
ben (Fig. 1) drehen Sie diese im Uhrzeiger-
sinn, bis sie ca. 15 mm tiefer rutschen und
ziehen Sie diese — durch Weiterdrehen im
Uhrzeigersinn — fest. Damit ist der Platten-
spieler für die Spielstellung federnd gelagert
(Fig. 2b)
Nehmen Sie bitte das Tonarm-Balancegewicht
aus dem Styroporeinsatz und stecken Sie den
Dorn des Balancegewichtes, nach Lösen der
Feststellschraube (9), in die dafür vorge-
sehene Öffnung am hinteren Ende des Ton
armes. Die dreikantförmige Aussparung am
Dorn muß dabei nach unten zeigen (Fig. 3)
Das Ausbalancieren sowie das jetzt erforder-
lich werdende Einstellen von Auflagekraft
und Antiskating ist ausführlich beschrieben
auf den Seiten 16 und 18.
Die Hóhe der Auflagekraft für das in das Ge-
rát bereits eingesetzte Tonabnehmersystem
entnehmen Sie bitte dem separaten Daten-
blatt
Nehmen Sie jetzt den Anschluß an den Wie-
dergabe-Verstärker vor und verbinden Sie
das Netzkabel mit der Steckdose. Beachten
Sie bitte hierzu die separaten Hinweise in
dieser Anleitung,
Nachträglicher Transport
Sollte das Gerät einem Transport unterzogen
werden, ist es zweckmäßig, die beschriebenen
Sicherungsmaßnahmen zu treffen. Die Trans
portsicherungsschrauben sind gegen den Uhr
zeigersinn zu drehen, hochzuziehen und durch
6
Déballage et mise en place
Si votre Dual 504 fait partie d'un ensemble inté-
gré, veuillez également tenir compte des conseils
correspondants du producteur.
Aprés avoir ouvert le carton, placez tout
d'abord la garniture de styropor avec le pla-
teau et tous les accessoires sur le cóté. Sortez
du carton, le socle avec sa platine et disposez
l'appareil à l'emplacement prévu. Lisez la
fiche d'indications de l'appareil et retirez-la
avec les feuilles d'emballage.
Nous recommandons de garder l'emballage
original pour pouvoir l'utiliser éventuelle-
ment lors d'un transport ultérieur.
Pour desserrer les vis de sécurité (Fig. 1),
utilisées pour le transport, tournez-les dans le
sens des aiguilles d'une montre jusqu'à ce qu*
elles descendent d'environ 15 mm et continuez
à visser dans le méme sens jusqu'au blocage
complet (Fig. 2 b). Votre platine est ainsi
suspendue élastiquement et prét à fonction-
ner
Retirer le contrepoids du bras de l'embal-
lage de styropor, et introduisez la tige
du contre-poids, aprés avoir desserré la vis de
blocage (9), dans l'ouverture prévue à cet
effet à l'extrémité arriére du bras de lecture.
L'encoche traiangulaire de la tige doit alors
étre tournée vers le bas (Fig. 3)
L'équilibrage, ainsi que le réglage nécessaire
de la force d'appui et de l'antiskating, sont
décrits en détail pages 16 et 18.
La valeur de la force d'appui pour la cellule
d'origine montée sur l'appareil est indiquée
dans les caractéristiques techniques sur la
feuille annexée
Effectuez maintenant le raccordement à
l'amplificateur et au secteur. Veuillez pour
cela vous reporter aux paragraphes corres-
pondants de cette notice
Transport ultérieur
Si la platine doit étre transportée, il convient
de prendre les mesures de sécurité décrites.
Les vis de sécurité doivent &tre tournées en
sens antihoraire, soulevées puis bloquées en
continuant à tourner dans le méme sens. |!
Unpacking and Installation
Please also note, if your Dual 504 is part of a com-
pact unit follow the instructions of the latters'ma-
nufacturer.
Take out the styrofoam-protected platter
assembly and put it aside for the time being.
Remove the base with the turntable and
place it where it will be used. Read carefully
the special instructions sheet attached to the
turntable before removing it with the packing
material from the turntable.
Loosen the transit safety screws (Fig. 1) by
turning them clockwise until they slide
downward (about 15 mm), releasing the
chassis from the base, then continue turning
them clockwise to tighten the screws into
the top of the chassis (Fig. 2 b)
The turntable is now in spring-supported po-
sition required for play position
Take the tonearm counterbalance out of its
styrofoam insert. Loosen the setscrew (9)
at the rear of the tonearm, and insert the
shaft of the counterbalance in the opening
provided for this purpose. The triangular-
shaped notch of the shaft must point in
downward direction (Fig. 3)
Pages 16 and 18 explain how to balance
the tonearm and then apply stylus pressure
and anti-skating.
The separate Technical Data sheet advises
you on setting tracking pressure for the
cartridge already inserted in the unit.
Now connect the phono cables to the ampli-
fier and connect the line cord either to the
convenience outlet on the back of the am-
plifier or directly to the house current
Please read the separate instructions given
for this phase of installation
Later Transport
It is recommended to observe the safety mea-
sures prior to any transport. Loosen the
screws by turning them counterclockwise,
Fig. 3
